Назначение
Мониторная панель Т-6204 (далее – блок) входит в состав системы оповещения “ITC-ESCORT” и
используется для построения систем автоматического аварийного оповещения и музыкальной
трансляции на базе дополнительного оборудования.
Данный блок предназначен для ручного и полуавтоматического контроля линий громкоговорителей
(напряжение в линии 70/100В). Данный блок осуществляет контроль 10 линий. Блок, может быть
подключен как в начале, так и в конце контролируемых линии. При помощи данного блока можно
осуществить визуальный контроль уровня звука в линиях громкоговорителей, а также прослушать
звуковой сигнал в линии при помощи встроенного громкоговорителя. Для прослушивания линии, ее
необходимо выбрать при помощи селектора на передней панели.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации

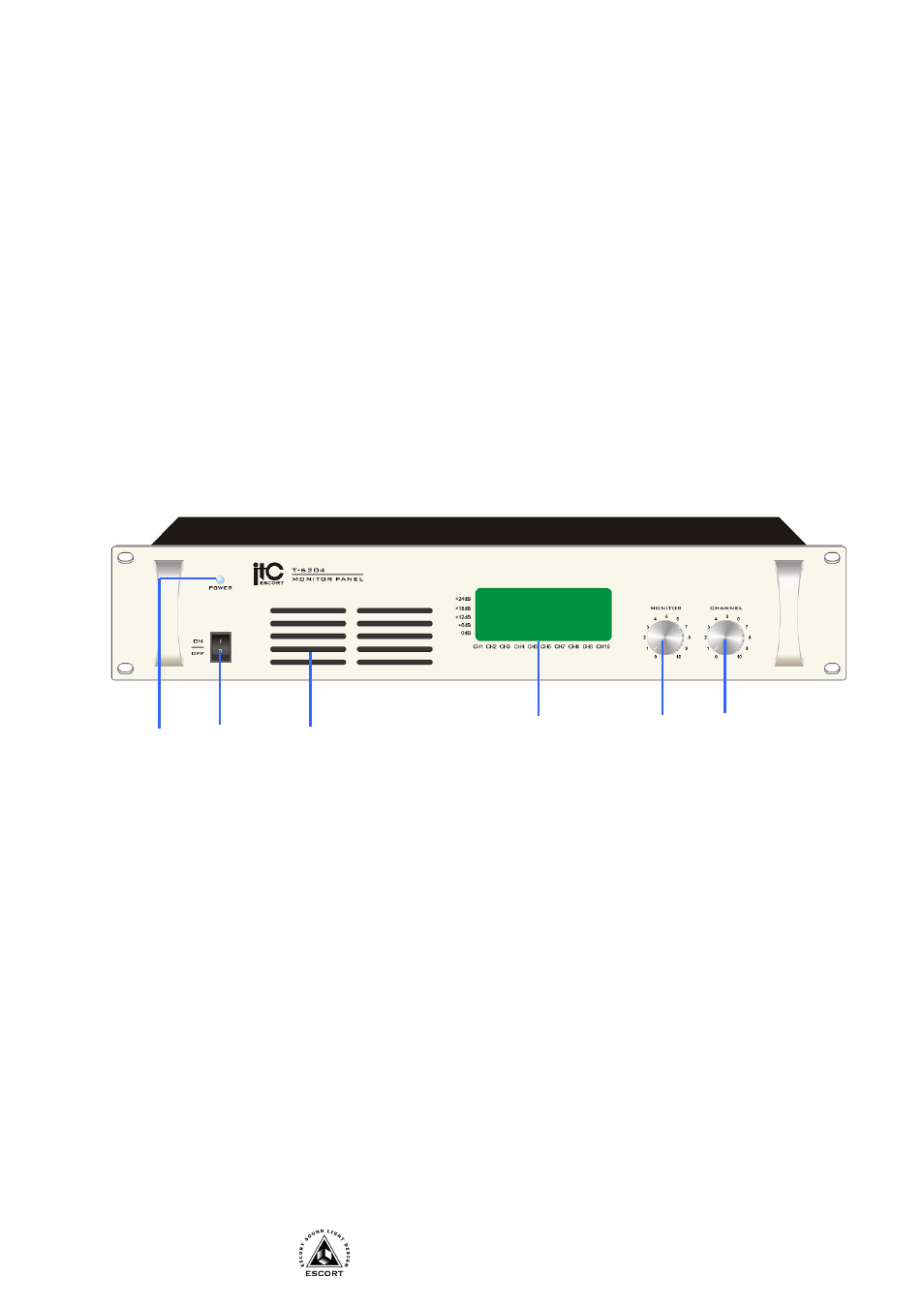

Передняя панель
1. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
3. КОНТРОЛЬНЫЙ ГРОМКОГОВОРИТЕЛЬ – Используется для звукового контроля сигнала.
4. ИНДИКАТОРНАЯ ПАНЕЛЬ - Показывает выходную мощность подключенных каналов.
5. РЕГУЛЯТОР VOLUME - Используется для настройки громкости звучания контрольного
громкоговорителя 3.
6. ПЕРЕКЛЮЧАТЕЛЬ СЕЛЕКТОРА ЗОН - Используется для выбора и прослушивания
контролируемой в данный момент зоны.
1
2
3
4
5
6
