Инструкция по эксплуатации ESCORT GROUP Itc Escort T-6203
Страница 6
6
8. КНОПКА LINE/MIC (ЛИНЕЙНЫЙ ВХОД/МИКРОФОН)
– Определяет выбор источника информации: линейный вход
(позиция 20), или внутренний микрофон (позиция 1). Кнопка с фиксацией.
9. ИНДИКАТОР LINE/MIC - Индикатор
показывает состояние кнопки LINE/MIC. В случае выбора режима MIC (кнопка нажата)
индикатор
загорается.
10. КНОПКА START (СТАРТ) – В
зависимости от выбранного режима REC/PLAY (позиция 12) используется для
включения
/выключения заранее записанного сообщения (режим PLAY), или для записи сообщения (режим REC).
11. ИНДИКАТОР START –
Отображает состояние блока. Может находиться в следующих состояниях:
1)
Индикатор
не горит – блок находится в состоянии ожидания .
2)
Индикатор
равномерно мигает – происходит воспроизведение сообщения под действием нажатия кнопки START,
или
под действием замыкания входных клемм (позиция 16, 17). Блок находится в режиме PLAY.
3)
Индикатор
горит – происходит запись сообщения с линейного входа (позиция 20), или с микрофона (позиция 1),
в
зависимости от положения кнопки LINE/MIC. Блок находится в режиме REC.
4)
Индикатор
мигает неравномерно – происходит стирание сообщения из внутренней памяти. Данное состояние
возникает
при переводе блока из режима PLAY в режим REC. Дублируется потухшим индикатором READY
(позиция 14).
12. КНОПКА REC/PLAY (запись/воспроизведение) - Используется
для выбора режима работы блока: запись нового
(нажатое положение, красный индикатор) или воспроизведение записанного сообщения (отжатое положение, зеленый
индикатор
).
13. КНОПКА STOP (СТОП)
– Используется для временной остановки воспроизведения сообщения во время автоматического
срабатывания
блока.
14. ИНДИКАТОР STOP – Индикатор
показывает состояние кнопки STOP. Индикатор загорается, если кнопка нажата.
15. КНОПКА POWER (ПИТАНИЕ)
– Нажатие этой кнопки включает данное устройство.

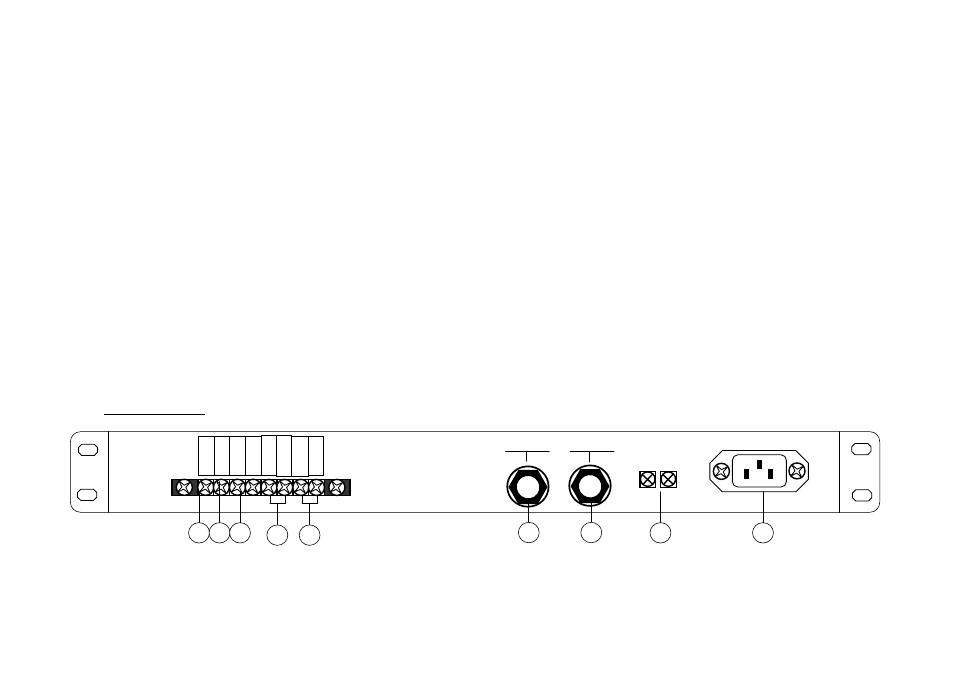

Задняя панель
16. КЛЕММЫ STAT/GND (ВХОД СИГНАЛА УПРАВЛЕНИЯ)
– Используются внешними устройствами для управления блоком.
На
контакты подается сигнал управления в виде сухого контакта. При замыкании данных контактов блок начинает
воспроизводить
записанное сообщение до момента снятия управляющего сигнала.
~220V 50 Hz
S
T
A
T
P
U
L
S
E
+
2
4
V
G
N
D
R
E
L
A
Y
R
E
L
A
Y
P
.O
U
T
G
N
D
LINE IN LINE OUT
16 17
19
18
20
19
21
0
22
1
23
2
DC18-24 В
- +
24
18
