1. Введение
Настоящее
техническое описание и инструкция по эксплуатации предназначены для изучения принципа работы и эксплуатации
блока
цифровых сообщений Т-6203.
2. Назначение
Блок
цифровых сообщений Т-6203 предназначен для автоматического аварийного оповещения и музыкальной трансляции. Блок
позволяет
записывать и хранить в цифровом виде одно речевое сообщение длительностью до 60 секунд. При воспроизведении
записанного
сообщения существуют следующие возможности: активация блока внешним сигналом, настройка числа повторов
сообщения
(от 1 до 6), запуск следующего блока цифровых сообщений по окончании воспроизведения сообщения,
каскадирование
модулей для реализации сложного алгоритма оповещения
.
3. Основные органы управления и коммутации

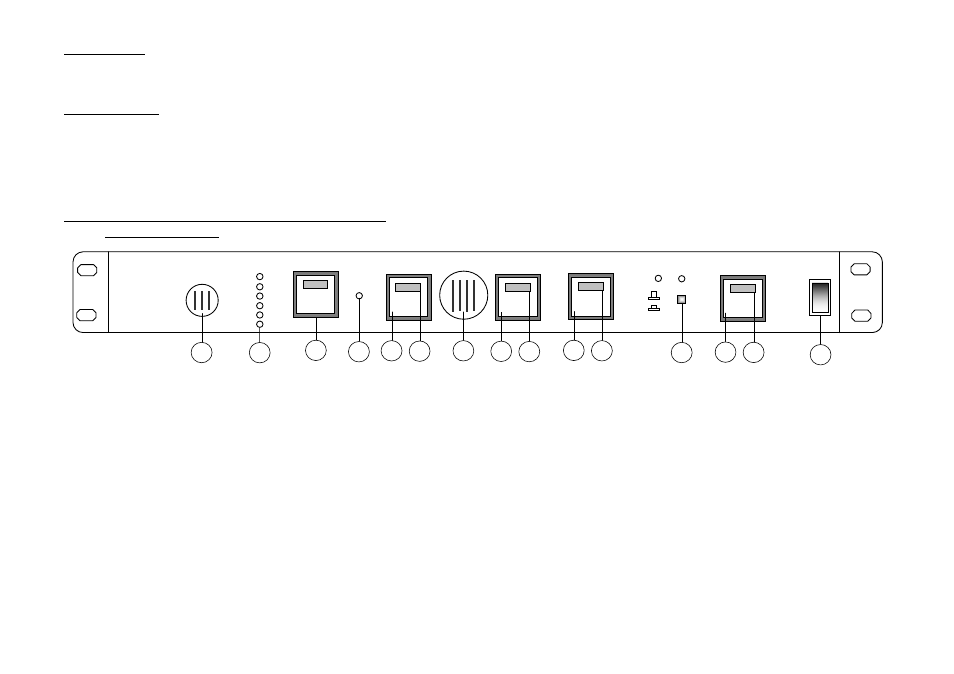

Лицевая панель
1. МИКРОФОН
– Встроенный высокочувствительный микрофон для оперативной записи сообщения без использования
линейного
входа блока.
2. ИНДИКАТОРЫ REPEAT (ПОВТОР)
– Отображают число повторов записанного сообщения в случае автоматического
срабатывания
модуля.
3. ПЕРЕКЛЮЧАТЕЛЬ REPEAT (ПОВТОР)
- Используется для установки числа повторов записанного сообщения: от 1 до 6.
4. ИНДИКАТОР READY(ГОТОВНОСТЬ)
– Индикатор загорается в случае готовности блока к выполнению операций. При
переводе
блока в режим REC (запись, позиция 12) индикатор READY гаснет на время, необходимое блоку для стирания
предыдущего
сообщения (7 сек.), после чего можно преступать к процедуре записи нового сообщения.
5. КНОПКА TALK (РАЗГОВОР)
– Используется для передачи речевых сообщений с микрофона непосредственно на
линейный
выход (позиция 21) устройства. Кнопка без фиксации, поэтому ее необходимо удерживать на протяжении всего
времени
сообщения. При нажатии кнопки отключается внутренний динамик (позиция 7), замыкаются выходные клеммы
RELAY (позиция 18) и подключается внутренний микрофон блока (позиция 1).
6. ИНДИКАТОР TALK
– Индикатор показывает состояние кнопки TALK. При нажатии кнопки TALK индикатор загорается.
7. ВНУТРЕННИЙ ДИНАМИК
- Используется для контроля записанного сообщения. При воспроизведении сообщения сигнал
поступает
одновременно и на линейный выход блока.
POWER
T-6203
VOICE FILE MODULE
it
c
ESCORT
1-
3-
5-
-2
-4
-6
READY
MIC
TALK
LINE/MIC
START
STOP
PLAY/REC
PLAY
REC
1
15
2
3
4
5
6
7
8
9
10
11
13
14
12
REPEAT
