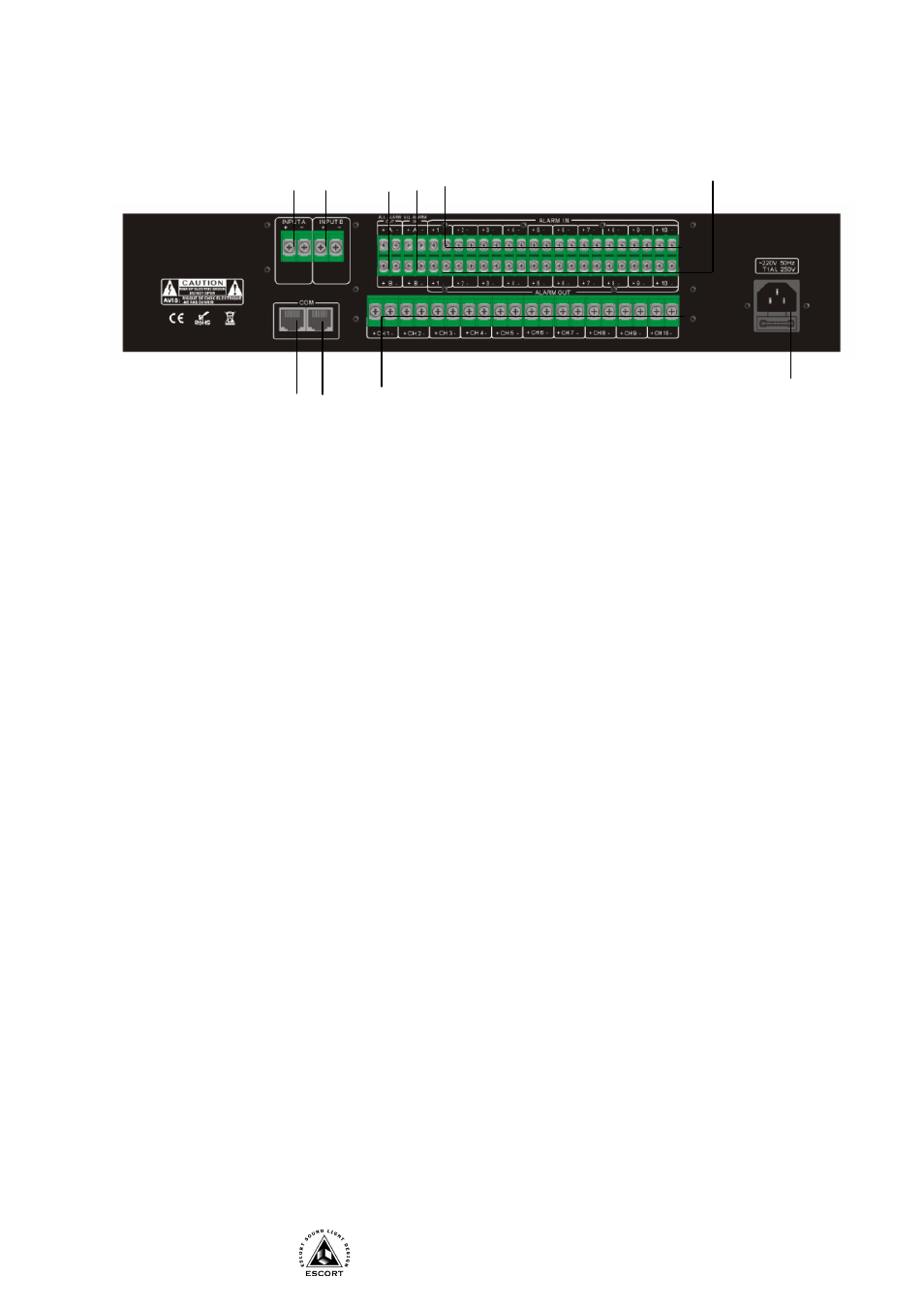

Задняя панель
1. РАЗЪЕМЫ COM – Входы для подключения блока Т-6232.
2. РАЗЪЕМЫ CH 1 ~ CH 10 – Выходы для подключения линий громкоговорителей.
3. РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
4. РАЗЪЕМ ALARM OUT - Выходы управляющих сигналов «сухой контакт» на последующие блоки.
5. РАЗЪЕМ ALARM IN – Входы управляющих сигналов «сухой контакт». При подаче сухого
контакта, осуществляется коммутация зоны, соответствующей номеру сухого контакта, к выходу
аварийного усилителя.
6. РАЗЪЕМ ALARM IN A, B - Вход управляющего сигнала «сухой контакт». При замыкании данного
входа происходит включение всех зон.
7. РАЗЪЕМЫ ALARM OUT A, B - Выходы управляющего сигнала «сухой контакт» на последующие
блоки. Активизируются при поступлении управляющего сигнала на разъем поз. 5,6 (ALARM IN).
8. КЛЕММЫ INPUT B - Вход для подключения выхода аварийного усилителя мощности (100 В
линия). Будьте внимательны, чтобы не перепутать сигнальные и общие линии.
9. КЛЕММЫ INPUT A - Вход для подключения выхода музыкального усилителя мощности (100 В
линия). Будьте внимательны, чтобы не перепутать сигнальные и общие линии.
Установка адреса при работе с блоком Т-6232
1. При включении блока индикаторы на передней панели мигают вначале красным, затем зеленым.
Это означает, что адреса для данного блока не установлены.
2. Для назначения адреса блоку, необходимо удерживая кнопку (соответствующую назначаемому
адресу) включить блок кнопкой Питание. При этом соответственный индикатор загорится
зеленым цветом.
3. Перезапустите (включите/выключите) прибор.
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.3 блока (вход напряжения питания 220В).
3. К клеммам поз.2 подключите линии громкоговорителей.
4. К клеммам поз.8 подключите 100В выход музыкального усилителя (“COM” усилителя соедините с
клеммой “-“, “100В” усилителя с клеммой “+”).
5. К клеммам поз.7 подключите 100В выход аварийного усилителя (“COM” усилителя соедините с
клеммой “-“, “100В” усилителя с клеммой “+”).
6. К клеммам поз.5 подключите управляющие сухие контакты.
