Назначение
Селектор зон Т-6202 (далее – блок) входит в состав системы оповещения “ITC-ESCORT” и
используется для построения систем автоматического аварийного оповещения и музыкальной
трансляции на базе дополнительного оборудования.
Данный блок предназначен для коммутации (подключения) 100В выходов усилителей к нужной
линии громкоговорителей. К входу данного блока может быть подключено до 2-х усилителей
мощности. Мощность каждого усилителя не должна превышать 1500Вт. К выходу данного блока
может быть подключено до 10-ти линий громкоговорителей, мощность каждой из которых не
должна превышать 500Вт.
Данный блок может работать в 3-х режимах (название режимов условно): музыкальный, аварийный,
комбинированный.
1) В музыкальном режиме усилитель подключается к входу “A” блока. Выход усилителя
коммутируется с нужной линией громкоговорителей, путем нажатия соответствующей кнопки на
передней панели блока.
2) В аварийном режиме (второй) усилитель подключается к входу “B” блока. Выход усилителя
коммутируется с нужной линии громкоговорителей, путем подачи управляющего сухого контакта
на соответствующий вход блока.
3) Комбинированный режим, объединяет два первых режима. Для этого входы “A”и ”B” блока
соединяются параллельно.
Вариант одновременного использования 2-х усилителей позволяет реализовать двух канальное
вещание, при котором, объявление с микрофонной консоли в одни зоны, не прерывает музыкальной
трансляции в других зонах.
Также данный блок может управляться при помощи таймера Т-6232.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации

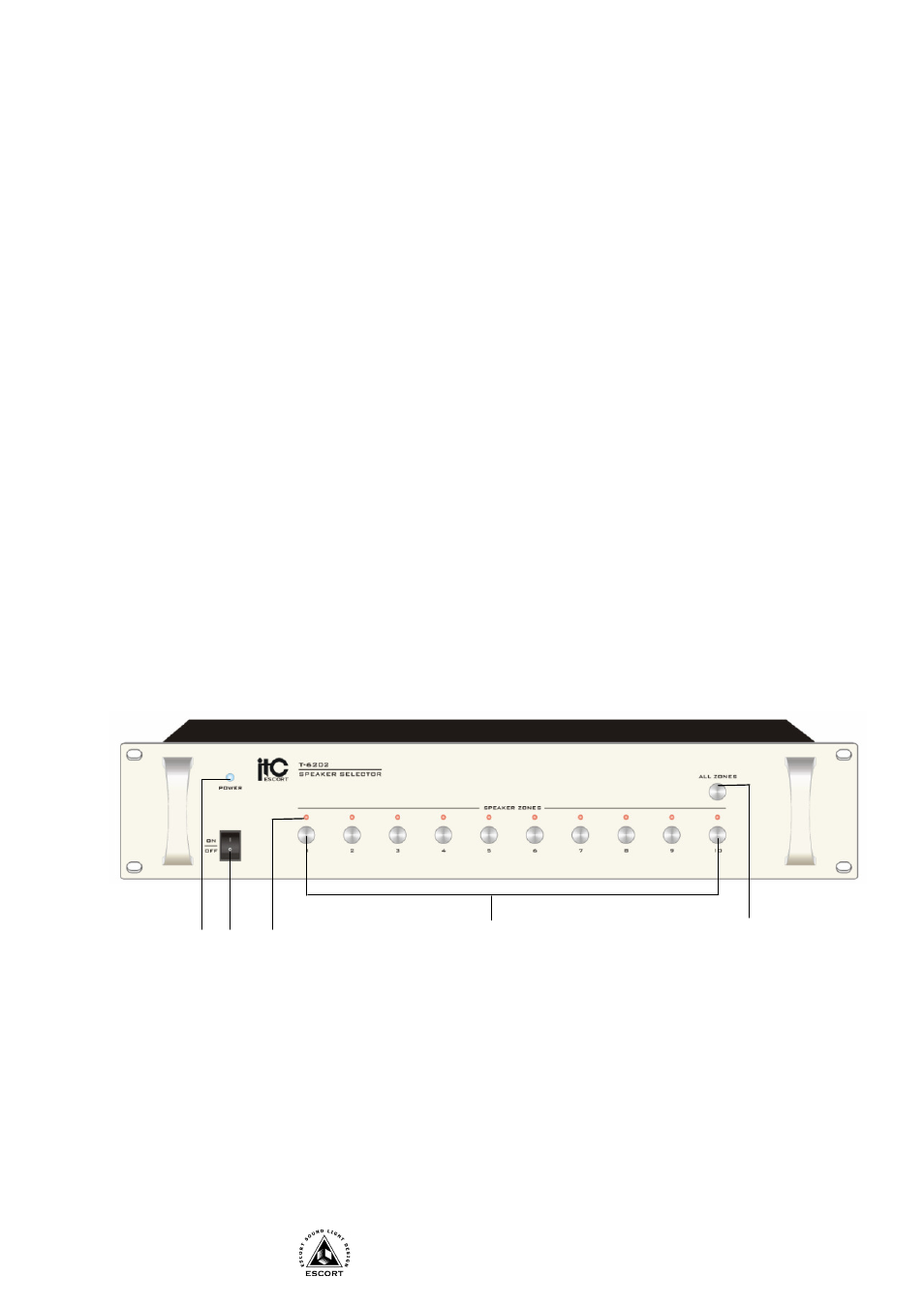

Передняя панель
1. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
3. ИНДИКАТОР ВКЛЮЧЕНИЯ ЗОНЫ - Индикатор загорается красным цветом при поступлении
управляющего сигнала (сухой контакт) на вход ALARM IN, зеленым цветом при выборе зоны,
путем нажатия кнопки поз. 4.
4. КНОПКИ СЕЛЕКТОРА ЗОН - Нажатие этой кнопки подключает соответствующую зону к выходу
музыкального усилителя.
5. КНОПКА ALL ZONES - Нажатие этой кнопки включает все зоны (осуществляет коммутацию всех
зон к выходу музыкального усилителя).
1 2 3 4
5
