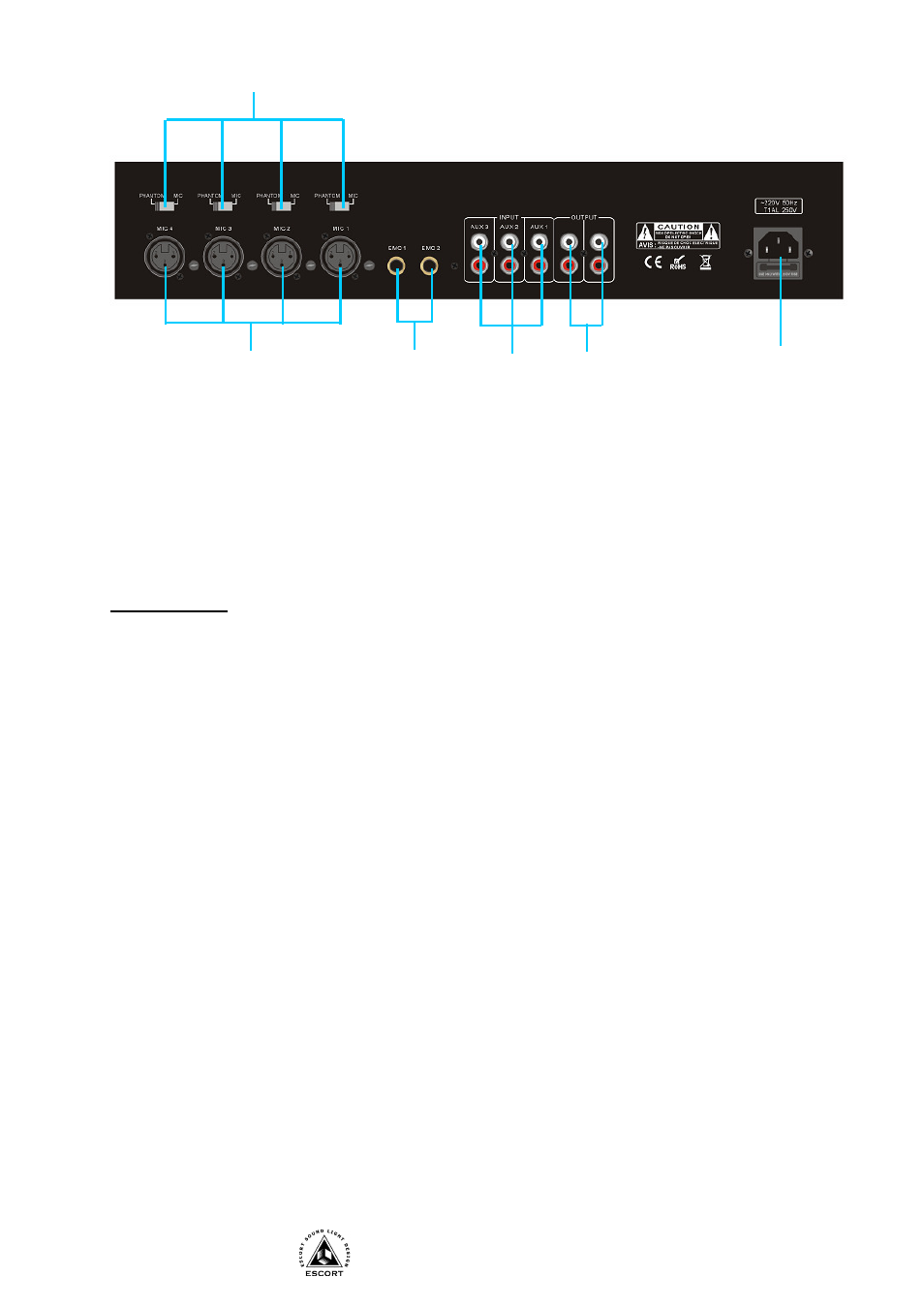

1. РАЗЪЕМЫ MIC 1 ~ MIC 4 – Микрофонные/линейные входы MIC 1 ~ MIC 4 (XLR).
2. РАЗЪЕМЫ EMC 1 И EMC 2 - Линейные входы EMC 1 и EMC 2 (TRS). Данные входы имеют самый
высокий приоритет. При поступлении аудио сигнала на данные входы, сигналы на любых других
входах приглушаются.
3. РАЗЪЕМЫ AUX 1, AUX 2 И AUX 3 – Линейные стерео входы AUX 1, AUX 2 и AUX 3 (RCA).
4. РАЗЪЕМЫ OUTPUT - Линейные аудио выходы (RCA).
5. РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
6. РHANTOM-MIC – Переключатель для подачи фантомного питания на микрофон.
ВНИМАНИЕ! Переключатель поз. 6 в положение FANTOM устанавливается
только при использовании микрофонов с фантомным питанием
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался
2. удобный доступ к клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы
длина вводов и выводов напряжения питания сети 220В переменного тока была минимальной и
не пересекалась с низковольтными цепями внутри шкафа.
3. Подключите шнур сети переменного тока поз.5 блока (вход напряжения питания 220В).
4. К микрофонным входам поз.1 подключите микрофоны.
5. К аварийному входу поз.2 подключите линейный выход приоритетного аудиосигнала.
6. К линейным входам поз.3 подключите выходы музыкальных источников.
7. К клеммам поз.4 подключите линейные входы усилителей.
8. К входам поз.7, или поз.2 подключите выходы источников аварийного сигнала.
9. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения необходимо
проводить при выключенном автомате, через который напряжение питание подается на данный
блок.
10. Включите питание сетевым выключателем поз.2. на передней панели. При этом должен
загореться светодиод поз. 1.
11. Отрегулируйте уровни аудио сигналов при помощи ручек управления поз. 3,4,5,6 передней
панели.
Технические характеристики
1
5 2 3 4
