Назначение
Предварительный усилитель Т-6201 (далее – блок) входит в состав системы оповещения “ITC-
ESCORT” и используется для построения систем автоматического аварийного оповещения и
музыкальной трансляции на базе дополнительного оборудования.
Данный блок предназначен для предварительного усиления звукового сигнала от музыкальных
источников. К данному блоку может быть подключено до 5-ти источников аудио сигнала, 2 из
которых приоритетные.
К блоку также можно подключить до 5-ти микрофонов, один из которых имеет приоритет над
другими микрофонами и аудио источниками.
Уровни линейных и микрофонных входов регулируются при помощи ручек на передней панели.
Самый высокий приоритет в данном блоке имеют аварийные входы (EMC) на задней панели. При
подаче на эти входы аудио сигнала (например: от аварийного источника) он поступает на выход,
приглушая сигналы со всех входов.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации

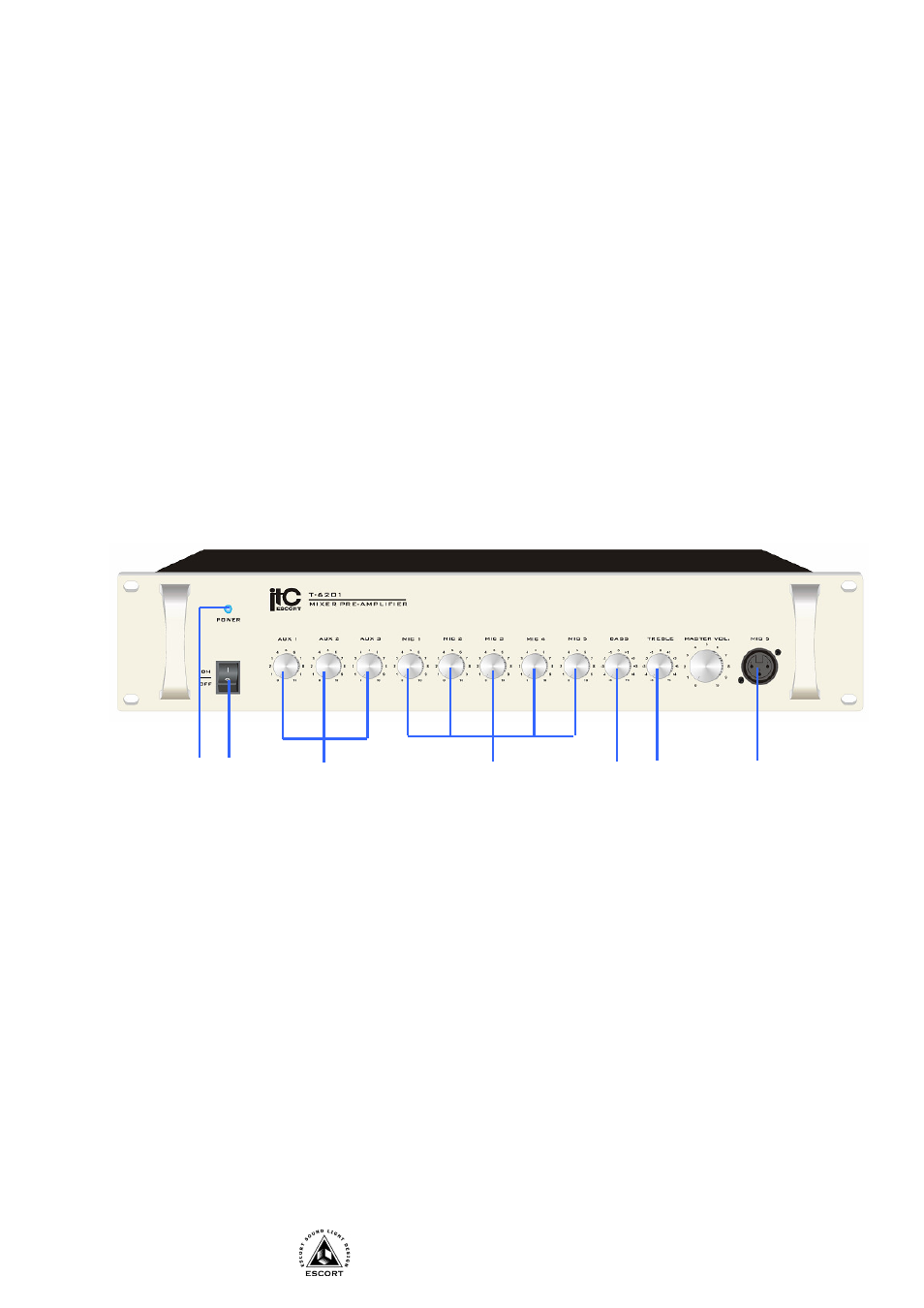

Передняя панель
1.
ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2.
КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
3.
РЕГУЛЯТОРЫ AUX 1, AUX 2 И AUX 3 – Используются для настройки громкости звучания
входов AUX 1, AUX 2 и AUX 3.
4.
РЕГУЛЯТОРЫ MIC 1 ~ MIC 5 - Используются для настройки громкости звучания входов MIC 1
~ MIC 5.
5.
РЕГУЛЯТОР BASS - Используется для изменения уровня нижней частоты.
6.
РЕГУЛЯТОР TREBLE - Используется для изменения уровня верхней частоты.
7.
РАЗЪЕМ MIC 5 – Микрофонный вход MIC 5 (XLR). Данный вход имеет более высокий приоритет,
чем входы AUX1~3, MIC1~4.
