Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.4 блока (вход напряжения питания 220В).
3. К разъему поз.1 подключите блок TW-6250 (он обязательно должен быть в системе).
4. К разъему поз.2 подключите следующие блоки системы (это СОМ порты терминальных
усилителей или распределителя TW-042).
5. К разъему поз.3 подключите микрофонные консоли TW-012.
6. ВНИМАНИЕ: Каждой микрофонной консоли соответствует свой номер (заранее прошитый
адрес). Все входы контроллера пронумерованы. Каждая микрофонная консоль должна быть
подключена к номеру входа, соответствующему адресу консоли.
7. Включите питание сетевым выключателем поз.2. При этом должен загореться светодиод поз.
1 на передней панели.
Технические характеристики
Напряжение питания
220 (+10% -15%) В АС, 50 Гц
Потребляемая мощность
20 Вт
Количество входных сетевых портов
32
Протокол передачи данных RS-422
Тип соединения
RJ-45
Скорость передачи данных 4800bps(бот/сек)
Температура функционирования
+10°C +40°C
Относительная влажность
Не более 90 %
Габаритные размеры
Высота в Unit (1 Unit = 44 mm)
484*350*88 мм
2
Вес,
4,4 кГ

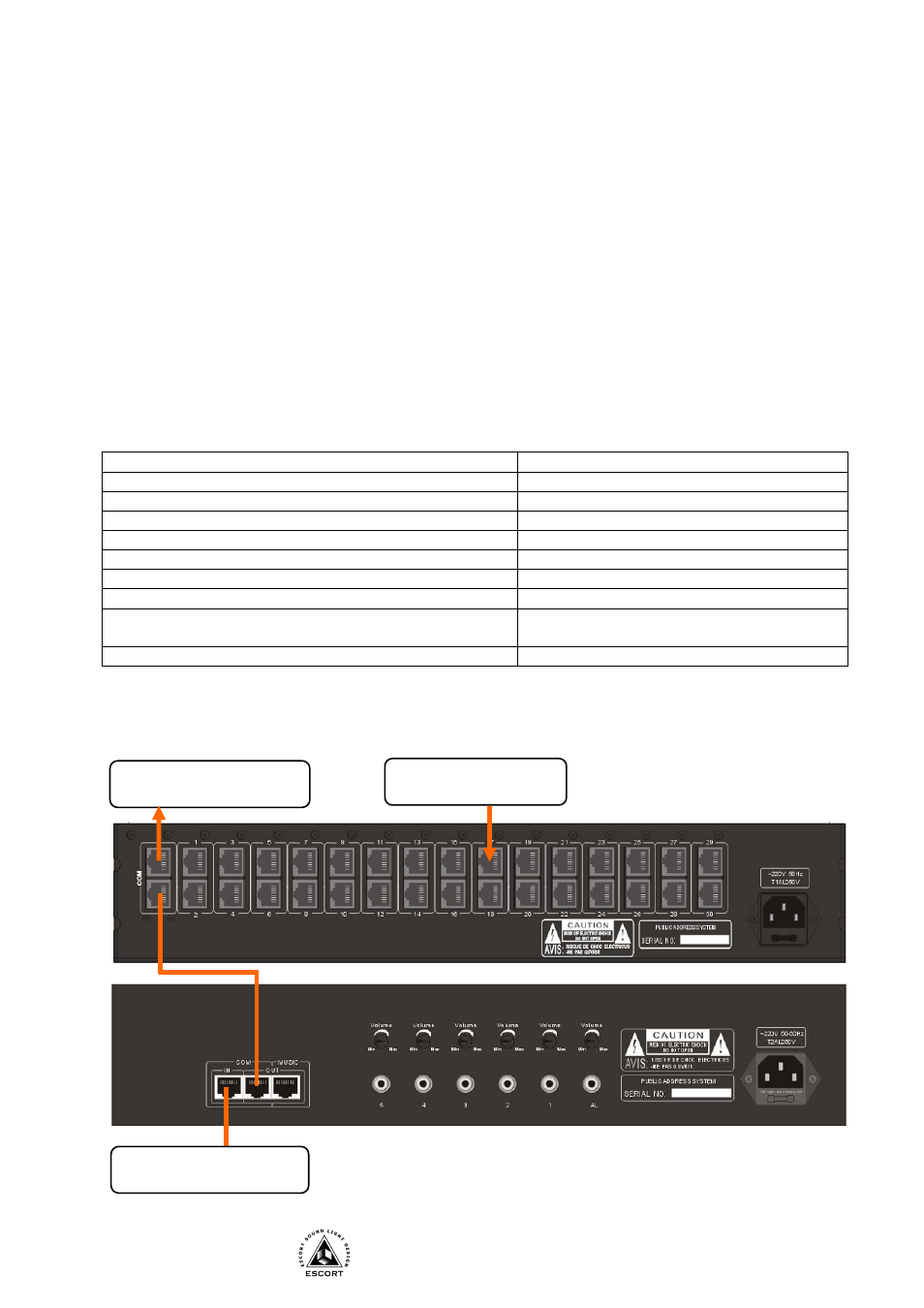

Типовая схема включения
TW-6250 - Процессор
TW-066 - Усилитель
TW-012 - Консоль
TW-010 - Процессор
