Назначение
Контроллер консолей киберсистемы ТW-5250S (далее – блок) входит в состав системы оповещения
“ITC-ESCORT” и используется для построения систем автоматического аварийного оповещения и
музыкальной трансляции на базе дополнительного оборудования.
Данный блок выполняет функцию распределителя цифрового и аналогового сигнала от
микрофонных консолей TW-012 до терминальных усилителей. За работу (контроль) консолей
непосредственно отвечает центральный процессор TW-010, без которого данный блок
функционировать не может.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.

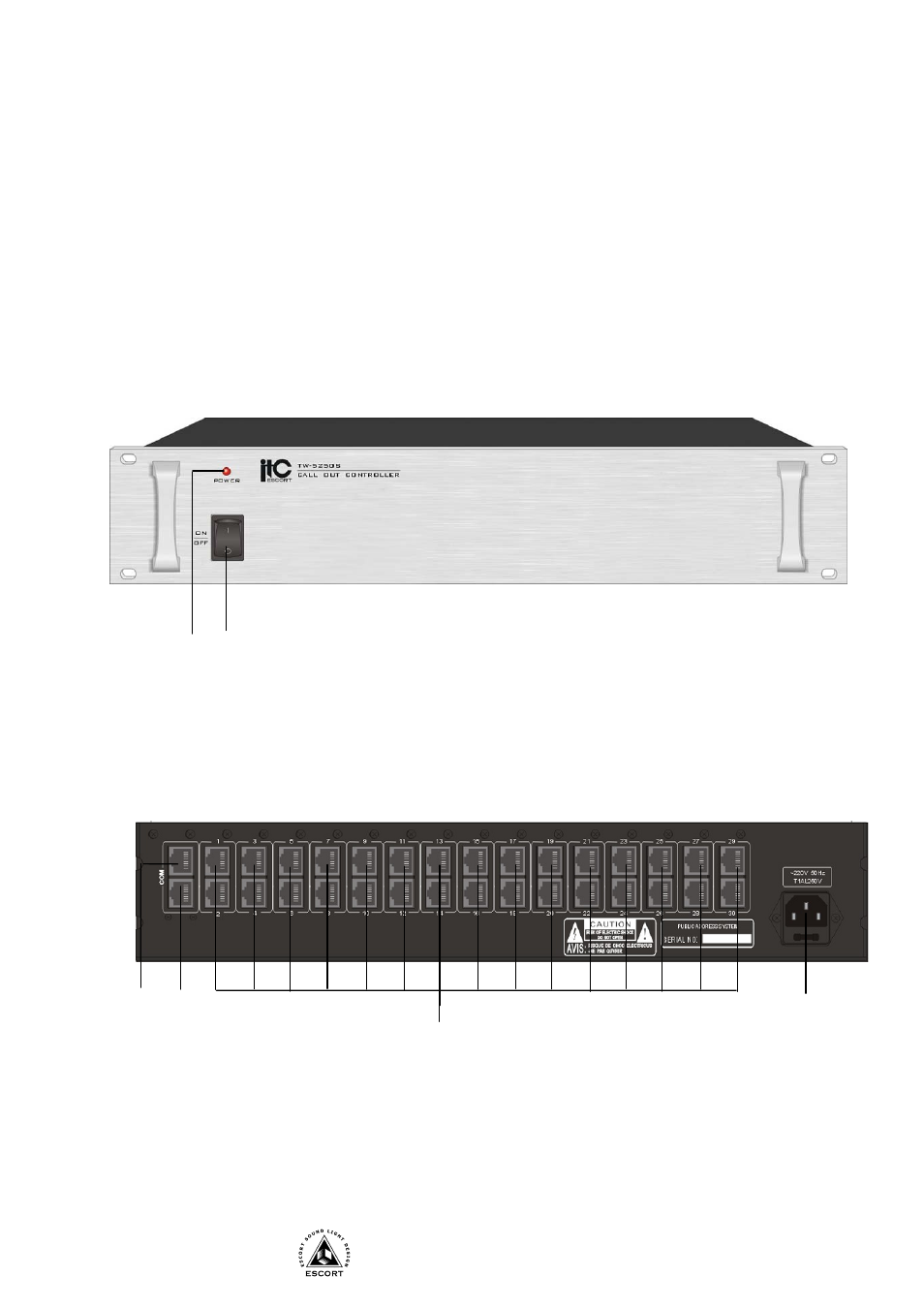

Основные органы управления и коммутации
Передняя панель
1.
ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2.
КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
Задняя панель
1. ВХОДНОЙ РАЗЪЕМ COM – Входной сетевой порт управления системой (RJ45).
2. ВЫХОДНОЙ РАЗЪЕМ COM – Выходной сетевой порт управления системой (RJ45) (содержит 2
цифровые пары управления и 2 аудио-канала 0 и 1).
3. ВХОДНЫЕ РАЗЪЕМЫ – Порты для подключения микрофонных консолей (RJ45).
4. РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
