Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф или закрепите на стену таким образом, чтобы
оставался удобный доступ к клеммам. Рекомендуется ориентировать блок таким образом, чтобы
длина вводов и выводов напряжения питания сети 220В переменного тока была минимальной и
не пересекалась с низковольтными цепями.
2. Разъем поз.1 соедините с блоками центральной системы (например, TW-010).
3. К входу поз.2 подключите СОМ порт компьютера.
4. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
5. Подключите шнур сети переменного тока поз.2 блока (вход напряжения питания 220В).
Технические характеристики
Напряжение питания
220 (+10% -15%) В АС, 50 Гц
Потребляемая мощность 10 Вт
Протокол входных данных RS-232
Протокол выходных данных RS-422
Скорость передачи данных 9600bps
Температура функционирования
+10’C +35’C
Относительная влажность Не более 90 %
Габаритные размеры 110*68*23 мм
Вес, 1.2 кГ

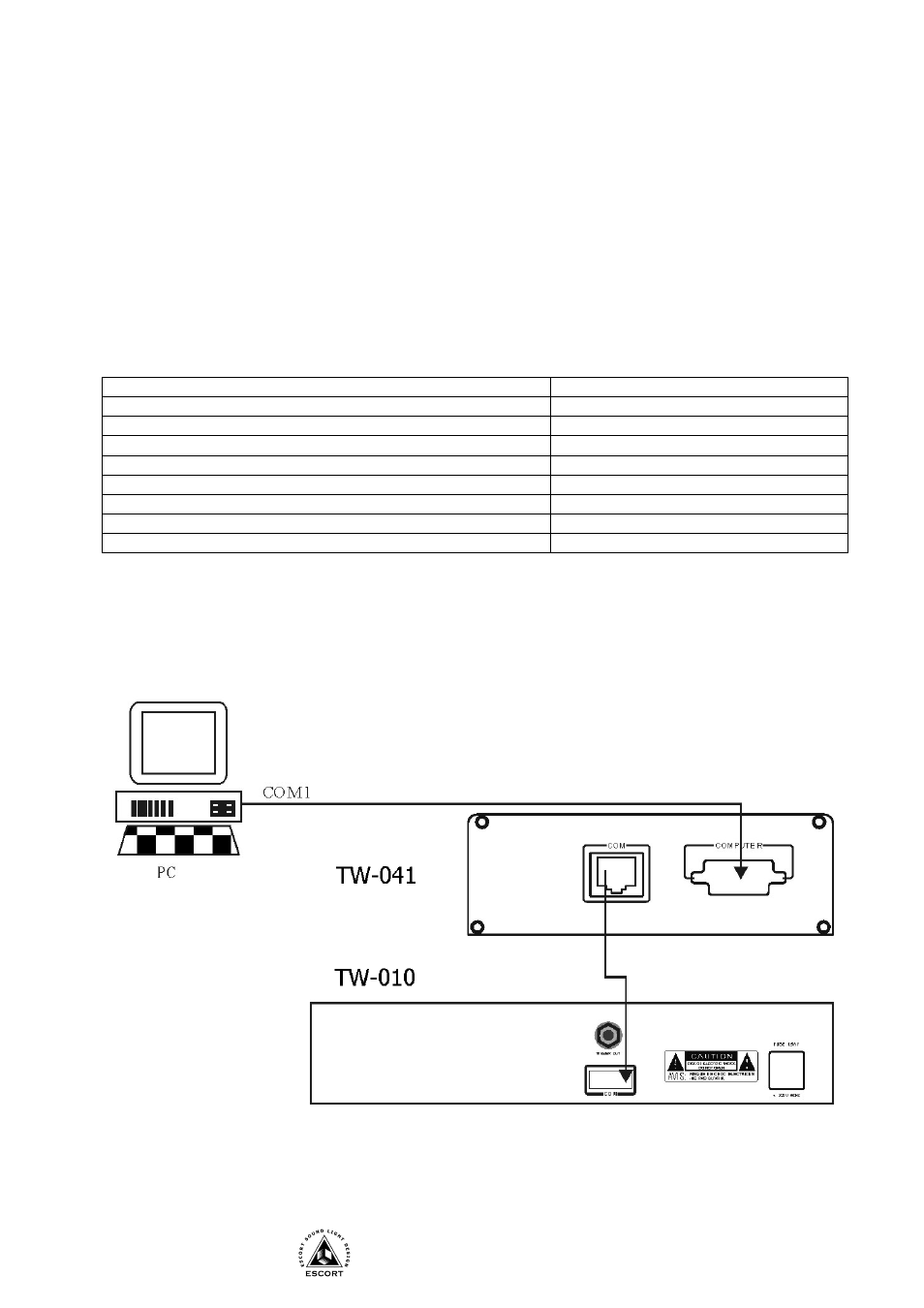

Типовая схема включения
