Назначение
Адаптер киберсистемы TW-041 (далее – блок) входит в состав системы оповещения “ITC-ESCORT” и
используется для построения систем автоматического аварийного оповещения и музыкальной
трансляции на базе дополнительного оборудования.
Блок является адаптером между персональным компьютером и блоками центральной системы и
предназначен для преобразования протокола RS-232 (на выходе компьютера) в протокол RS-422 на
входе системы.
Питание блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в металлическом корпусе, предназначенном для настенного монтажа.

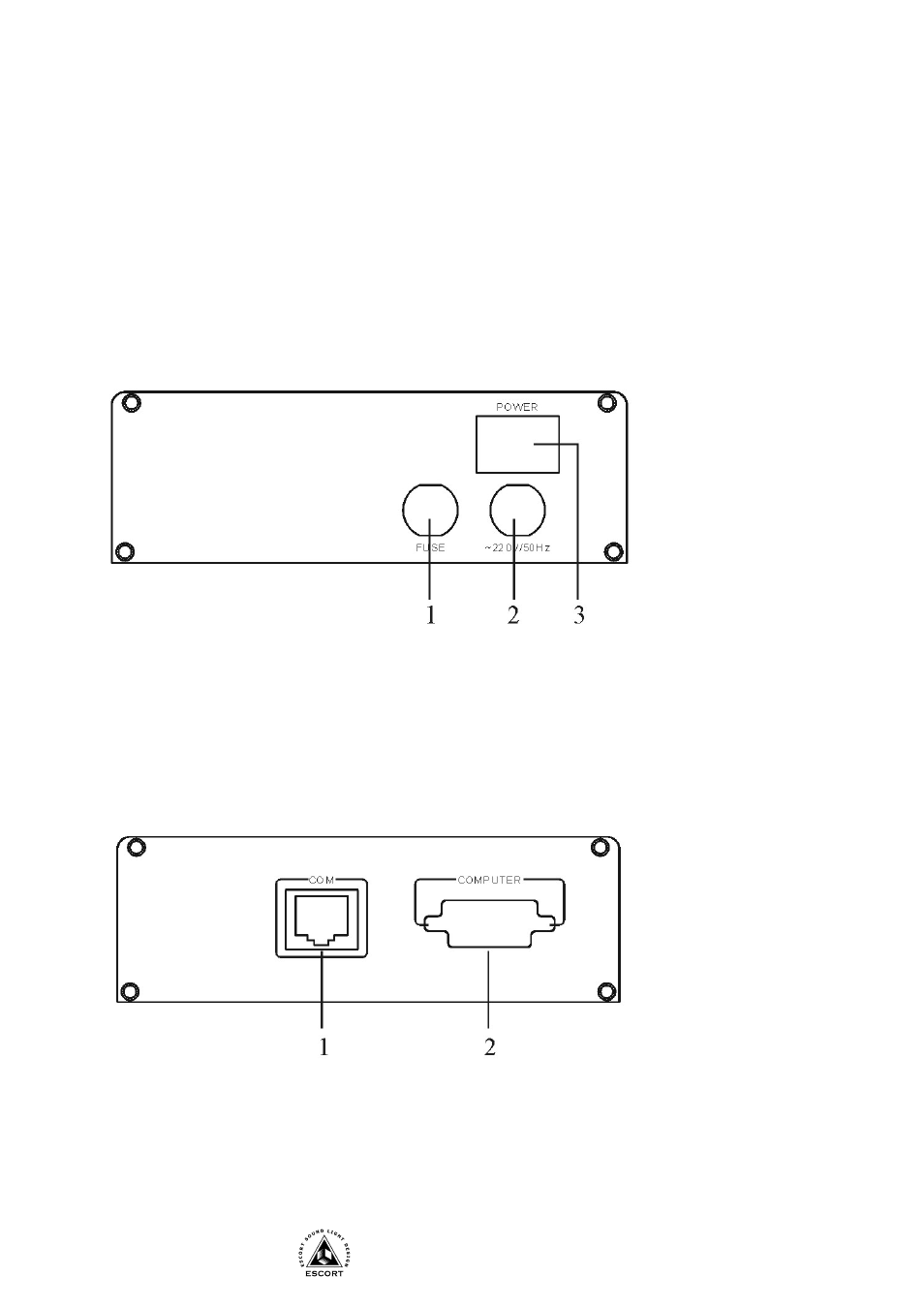

Основные органы управления и коммутации
Передняя панель
1. КРЫШКА ПРЕДОХРАНИТЕЛЯ - В этом держателе установлен предохранитель переменного
тока. При перегорании последнего, замените предохранителем того же типа. При
продолжительном выгорании обратитесь в службу ремонта
2. ШНУР ПИТАНИЯ - Шнур для подключения к сети переменного тока.
3. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
Задняя панель
1. РАЗЪЕМ COM - Разъем (RG-45) для подвода выходного цифрового управляющего сигнала (для
соединения с последующими блоками системы).
2. РАЗЪЕМ COMPUTER – разъем (DB-9) для подключения выхода СОМ порта компьютера.
