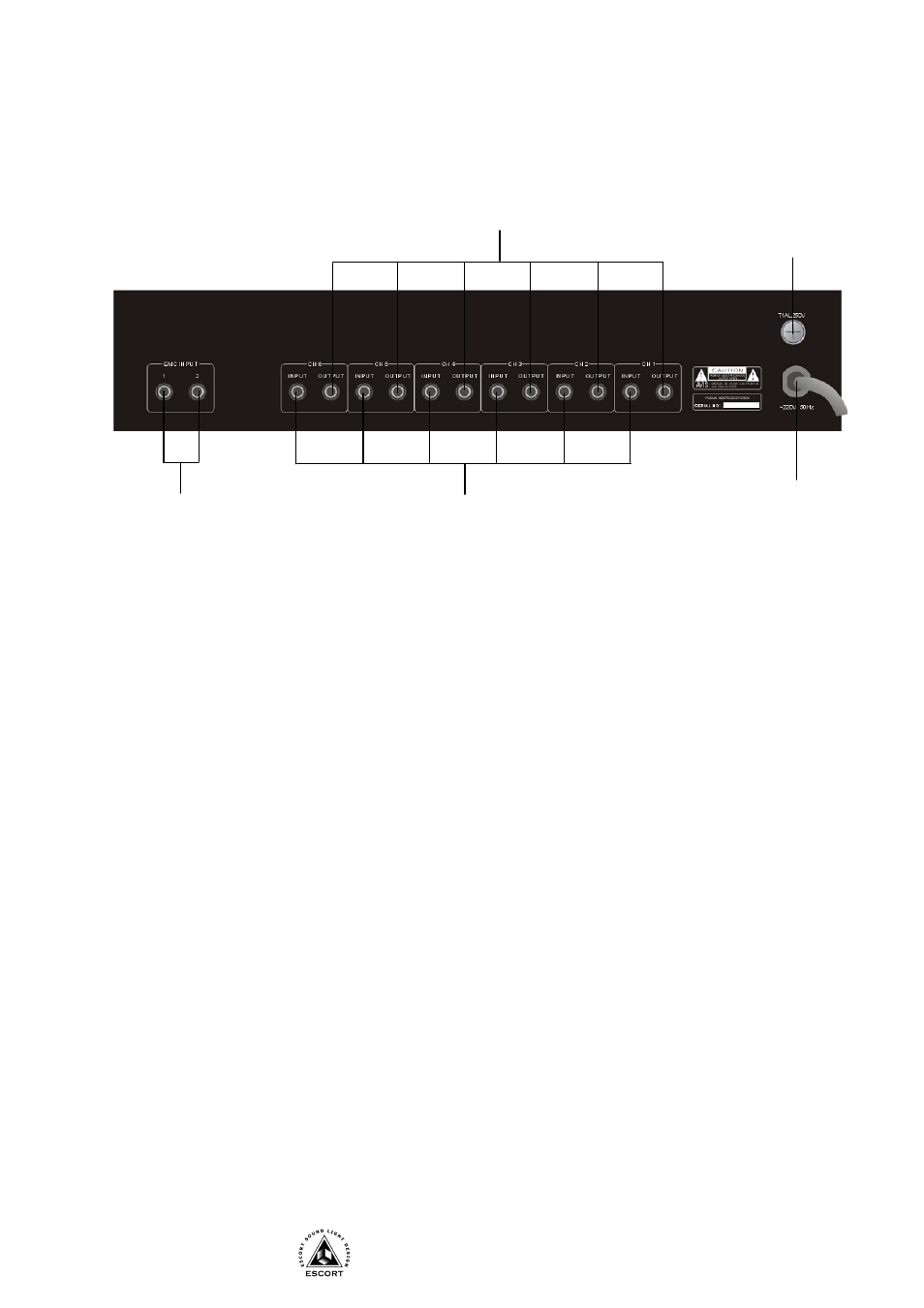

Задняя панель
1. РАЗЪЕМЫ EMC INPUT – Аварийный линейный вход (TRS), активируется по приходу сигнала и
замещает сигналы на всех остальных каналах.
2. РАЗЪЕМЫ CH 1 ~ CH 6 OUTPUT – Линейные выходы CH 1 ~ CH 6 (TRS).
3. ШНУР ПИТАНИЯ - Шнур для подключения к сети переменного тока.
4. КРЫШКА ПРЕДОХРАНИТЕЛЯ - В этом держателе установлен предохранитель переменного
тока. При перегорании последнего, замените предохранителем того же типа. При
продолжительном выгорании обратитесь в службу ремонта.
5. РАЗЪЕМЫ CH 1 ~ CH 6 INPUT - Линейные входы CH 1 ~ CH 6 (TRS).
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.3 блока (вход напряжения питания 220В).
3. К линейным входам поз.2 подключите выходы музыкальных источников.
4. К клеммам поз.5 подключите линейные входы усилителей.
5. К линейным входам поз.1 подключите выходы источников аварийного сигнала.
6. К микрофонному входу поз.4 на передней панели подключите микрофон.
7. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
8. Включите питание сетевым выключателем поз.2. на передней панели. При этом должен
загореться светодиод поз. 1.
9. Отрегулируйте уровни аудио сигналов при помощи ручек управления поз. C, поз. 3. передней
панели.
2
1
3
4
5
