Назначение
Предварительный 6-ти канальный усилитель Т-6218 (далее – блок) входит в состав системы
оповещения “ITC-ESCORT” и используется для построения систем автоматического аварийного
оповещения и музыкальной трансляции на базе дополнительного оборудования.
Данный блок предназначен для предварительного усиления звукового сигнала от музыкальных
источников. К данному блоку может быть подключено до 6-ти источников аудио сигнала, уровень
каждого из которых регулируется при помощи ручек на передней панели.
К блоку также подключается микрофон, информация с которого передается в любой из 8-ми
каналов. Выбор канала осуществляется нажатием кнопки на передней панели, музыкальная
трансляция в этом канале прекращается на время, пока данная кнопка остается нажатой.
Самый высокий приоритет в данном блоке имеют аварийные входы (EMC) на задней панели. При
подаче на эти входы аудио сигнала (например: от аварийного источника) он поступает на все
восемь выходов. При этом все входные аудио сигналы приглушаются.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации

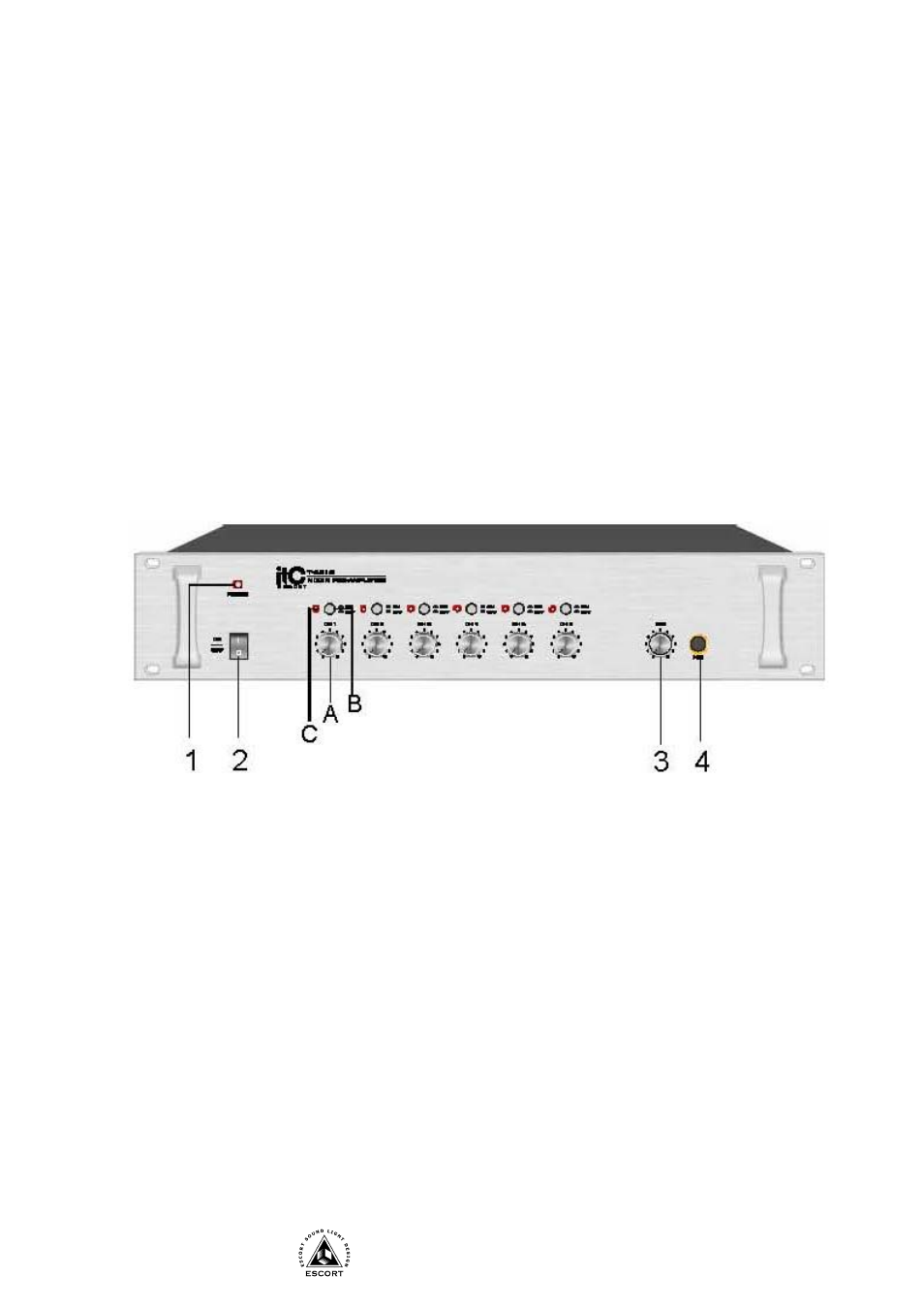

Передняя панель
1. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
3. РЕГУЛЯТОР MIC VOL - Используется для настройки громкости звучания входа 4 MIC.
4. РАЗЪЕМ MIC – Микрофонный вход MIC (TRS).
A. РЕГУЛЯТОРЫ CH 1 ~ CH 6 – Используются для настройки громкости звучания входов CH 1 ~
CH 6.
B. КНОПКИ ON/OFF - Используются для адресации на соответствующий вход 4 MIC. При нажатии
кнопки сигнал со входа 4 MIC замещает сигнал со входа самого канала.
C. ИНДИКАТОР ВКЛЮЧЕНИЯ ВХОДА - Индикатор загорается при адресации на него входа 4 MIC.
