28
6. Подготовка канатной системы к использованию
Сборка компонентов
6.4

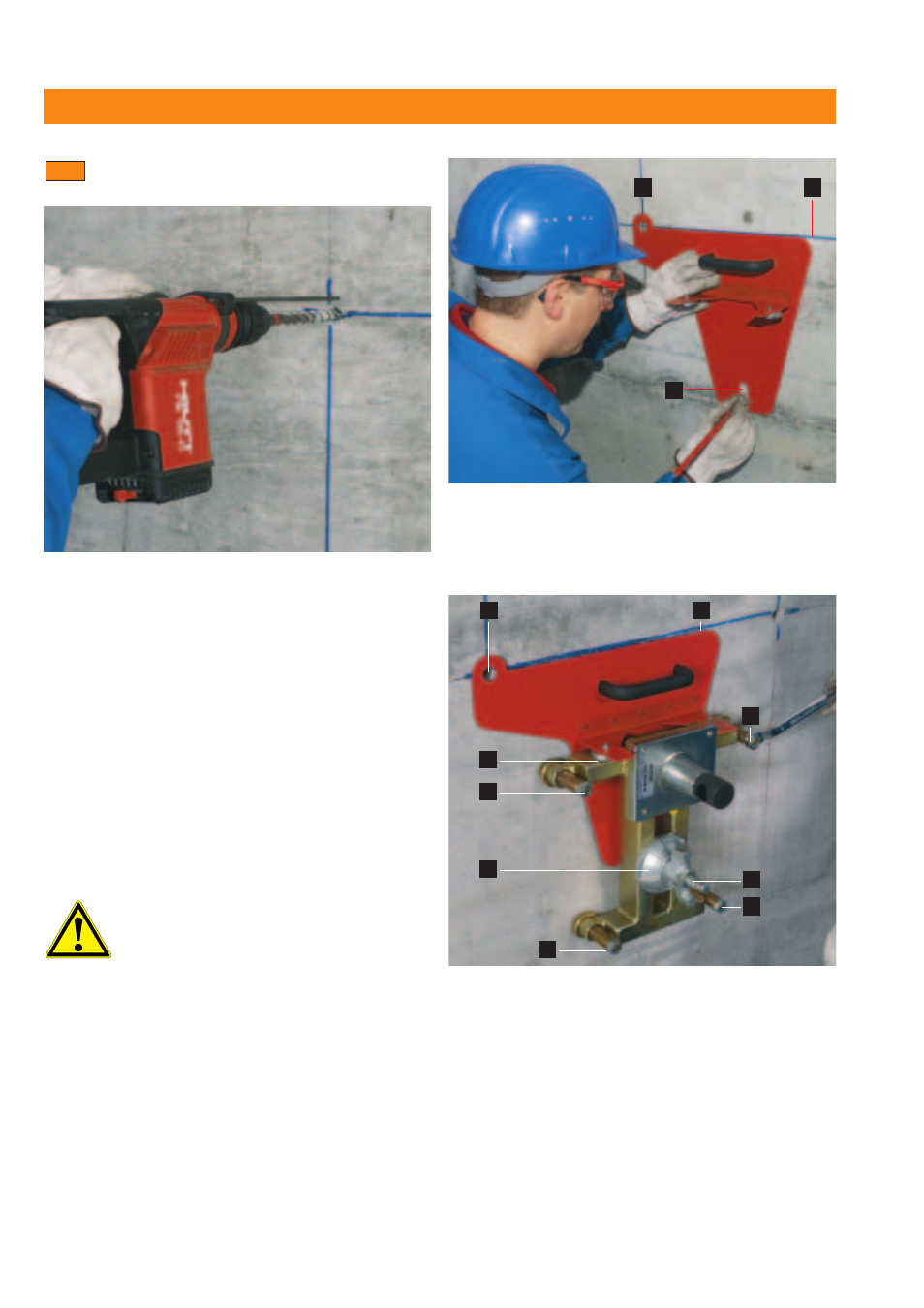

Большое значение для точности резания
имеет расположение сквозных отверстий.
Поэтому рекомендуем использовать для
сверления стен или деталей большой толщины,
или в тех случаях, когда допустимы только
узкие допуски, установки алмазного бурения.
Для более тонких стен или деталей, а также
в тех случаях, когда допуски шире, можно
пользоваться перфораторами.
Рекомендуем бурить отверстия диаметром
16 мм. Однако диаметр отверстия должен
составлять приблизительно 4% от толщины
стены.
Закрепление опорной плиты
Для того, чтобы обеспечить
эффективность и безопасность работы,
необходимо, чтобы система и роликовые
стойки были правильно и надежно закреплены
с использованием крепежных изделий нужных
размеров. В тех областях применения, в
которых компактную канатную систему
устанавливают непосредственно на объект,
на котором намечено выполнить резание,
точное положение анкерного отверстия и
выравнивание опорной плиты для получения
точного реза определяют с помощью
установочного шаблона.
Для крепления к бетону пользуйтесь
металлическим анкером Hilti HKD-D M12.
Представитель Hilti с удовольствием ответит
на вопросы, касающиеся надежности
Ẅ Кромка, указывающая линию реза
ẅ Сквозное отверстие
Ẇ Оптимальное положение анкерного
крепления
Ẅ Стопорный магнит для крепления к опорной
плите
ẅ Зажимной стержень
Ẇ Зажимная гайка
ẇ Сквозное отверстие для алмазного каната
Ẉ Кромка, указывающая линию реза
ẉ Установочные/регулировочные болты
4
6
5
6
1
6
3
6
2
3
1 2
