Hilti DS-WS 10 - Инструкция (Страница 13)

13

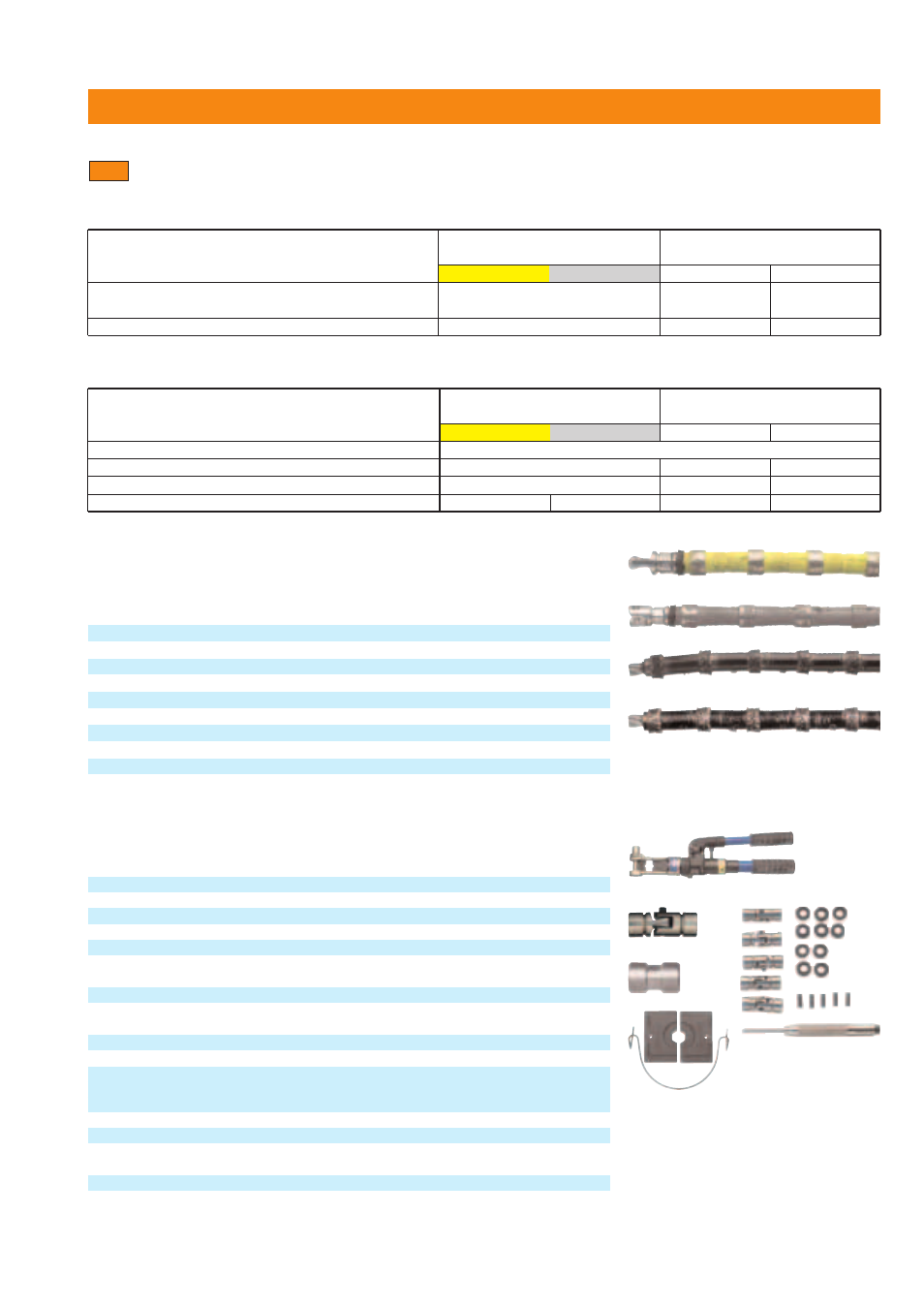

3. Инструменты и принадлежности
Алмазные канаты и принадлежности Hilti
3.5
Специальный алмазный канат
(электроосажденные звенья)
Стандартный алмазный канат
(спеченные звенья)
Алмазные канаты DS-W10,5
Алмазные канаты DS-W10,5 Hilti для канатных систем DS-W15, DS-WS30
и DS-WS10
Обозначение
Длина каната, DS-W 10,5 BC DS-W 10,2 LC DS-W 10,2 сталь 20% DS-W 10,8 сталь 100%
м ቢ ባ ቤ ብ
10 м 235835/6 * 235834/9 * – –
14 м 235836/4 * 235838/0 * 376982/0 371987/9
18 м 315019/0 * 315020/8 * 371983/8 371988/7
22 м 315022/4 * 315023/2 * 371984/6 371989/5
26 м 315025/7 * 315026/5 * – –
30 м 315028/1 * 315029/9 * – –
50 м 370500/1 376630/0 371985/3 371990/3
100 м 370426/9 376631/8 371986/1 371991/1
150 м 376633/4 376632/6 373130/4 –
per/м 376635/9 376634/2 377830/5 377781/0
* с установленными на заводе-изготовителе гибкими соединениями
Принадлежности для алмазных канатов Hilti
Обозначение Содержание Обозначение Номер изделия
комплекта при заказе
Обжимные гидравлические плоскогубцы 1 DS-WSTHY
ቧ 235845/5
Для обжима соединений / ремонтных втулок
Гибкие соединения 1 DS-WC MV
ቨ 340427/4
Быстроразъемного типа
Комплект гибких соединений 5 DS-WC Set
ቩ 371383/1
быстроразъемного типа со штифтом и
кольцевым уплотнением
Штифт/шпилька 10 DS-WP 235842/2
Сменная шпилька для быстроразъемных
соединений
Втулка 5 DS-WS
ቪ 235841/4
Ремонтная втулка
Кольцевое уплотнение 10 Кольцевое 235844/8
уплотнение
10/4,7 х 2,5
Помещается между соединителем и звеном
Обжимной элемент 2 DS-WJ
ቫ 340426/6
Сменный элемент гидравлических
плоскогубцев для обжима соединений
Углошлифовальная машина 1 AG 125-S 376107
Предназначено для резания алмазного
каната перед его ремонтом
ቢ
ባ
ቤ
ብ
ቨ ቩ
ቪ
Рекомендации: технические условия в зависимости от материала
Материал
Нужные характеристики
Железобетон
Быстрое резание Долговечность – –
Железобетон
Тяжелый
железобетон
Сталь
ВС LC Сталь 20% Сталь 100%
Специальный алмазный канат
(электроосажденные звенья)
Стандартный алмазный канат
(спеченные звенья)
Тип канатной системы Hilti
Диаметр звеньев, мм
Толщина алмазной основы
Кол-во звеньев на метр WSS30, WS15, WS10
10,5
1,5
44 40 40 48
– –
10,8 10,2
ВС LC Сталь 20% Сталь 100%
Технические характеристики
ቫ
ቧ
