Инструкция по эксплуатации Hilti DS-WS 30
Страница 3
3
1.
Общее описание и технические данные канатной стенорезной системы DS-WSS
30

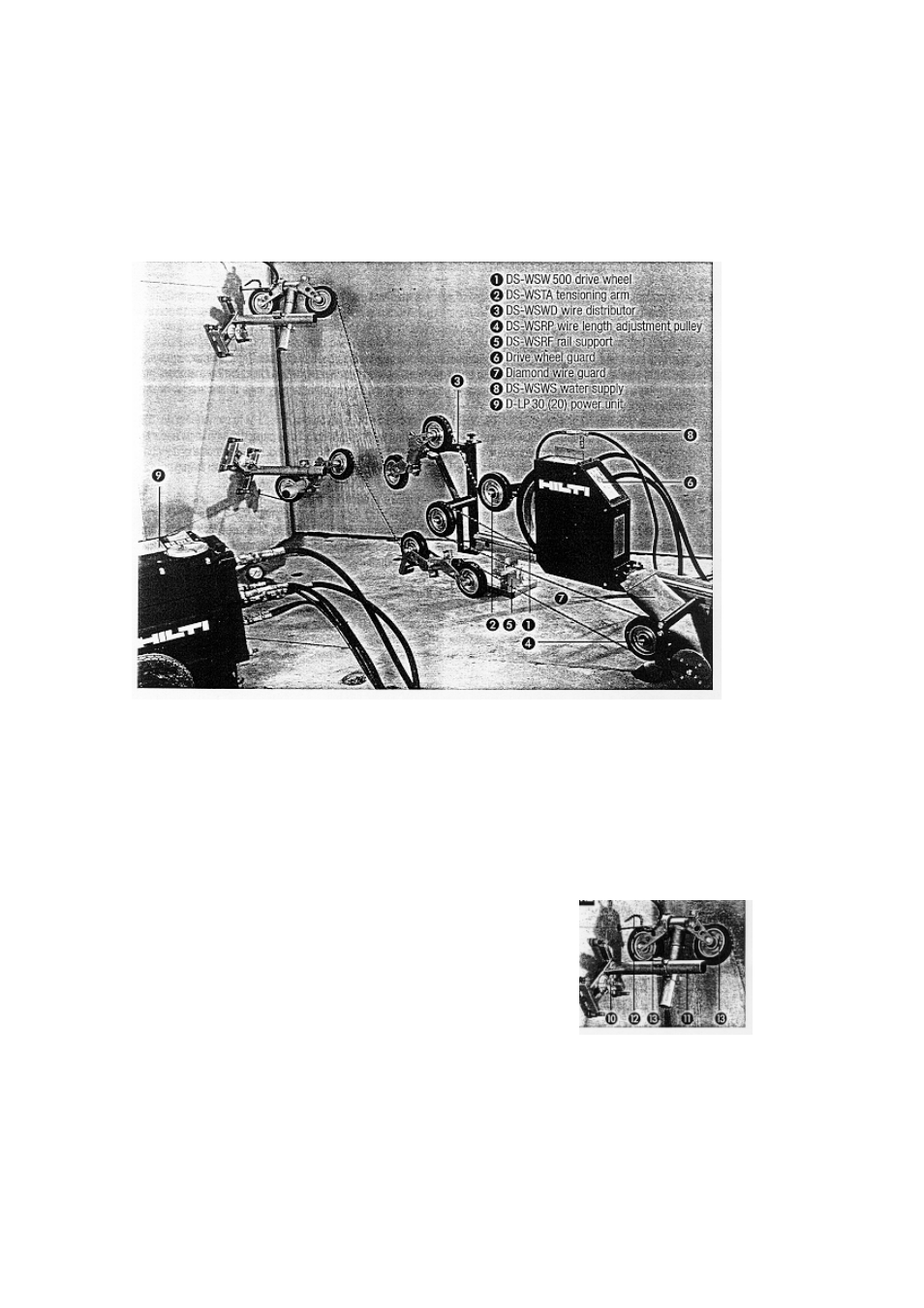

1.1 Система
1. Ведущее колесо DS-WSW 500
2. Натяжная рука DS-WSTA
3. Канатораспределитель DS-WSWD
4. Ролик регулировки длины каната DS-WSRP
5. Рельсовые опоры DS-WSRF
6. Направляющая ведущего колеса
7. Защитная лента алмазного каната
8. Установка подачи воды DS-WSWS
9. Гидроагрегат питания D-LP 30 (20)
1.2 Опора с одной парой роликов
10. Анкерное крепление рельса или опоры с роликами
11. Опора под ролики
12. Подача воды в разрез (место резания)
13. Направляющий ролик DS-WSW 200
1.3 Технические характеристики
Ведущее колесо: диам. 500 мм
Направляющий ролик:
диам. 200 мм
Скорость: (1-ая скорость, уст. до 10) 800 об/мин
Скорость резки: прибл. 20 м / сек
Запасовка каната:
алмазный канат 8 м
Стандартные алмазные канаты Хилти: 10/ 14 / 18 / 22 / 26 / 30 м
1.4. Специальные приспособления
Специальная опора с погружным роликом 180 мм диам.
Освобождающий ролик
