17
9.5. Сбор и зажим гибкого переходника, 2-ой конец
- Процесс аналогичен описанному в пунктах 9.3 и 9.4.
9.6 Соединение концов гибкого переходника
Скрутить канат
- Алмазный канат должен быть скручен в направлении против часовой стрелки ( как
видит оператор, когда смотрит прямо на отрезанный конец алмазного каната) приблиз.
1-1.5 оборота на каждый метр алмазного каната.
9.7. Соединение концов гибкого переходника при помощи шпильки,
артикул № 235842/2.
Использовать молоток для забивки шпильки до полного её утопления.
9.8.Открытие гибкого переходника
- Зажать гибкий переходник в тисках для каната, отверстие для шпильки направлено
вверх.
- Использовать зубило для выбивания шпильки из переходника.
- Гибкий переходник и шпильку можно использовать повторно. Если шпилька в отверстии
сидит слишком свободно, следует применить новую шпильку и/или гибкий переходник.
Установка ремонтной втулки, артикул № 235841/4

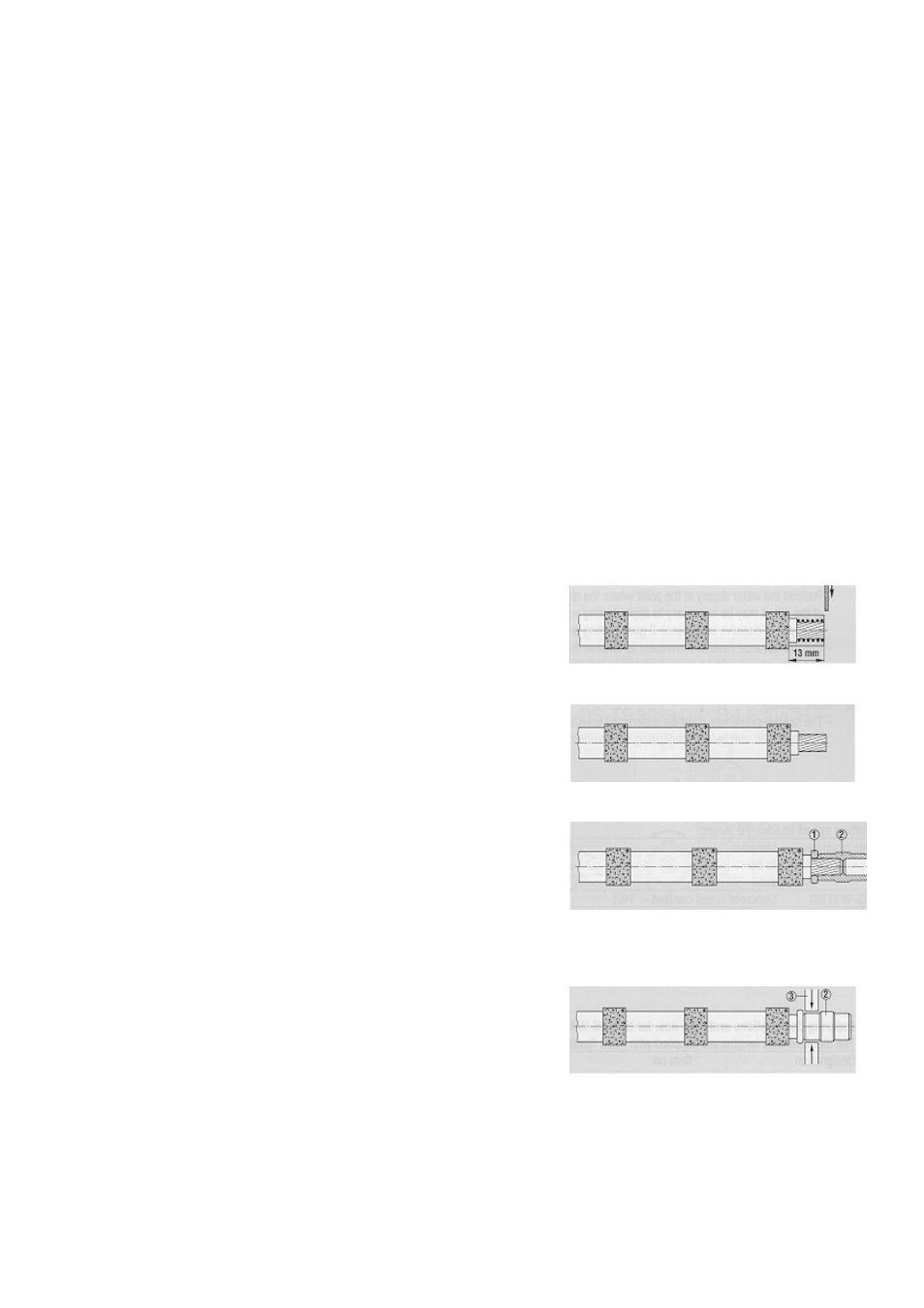

9.9 Разрезание концов алмазного каната
- Зажать канат в тисках.
- Использовать углошлифовальную машину для
разрезания алмазного каната на
расстоянии 13 мм от первого звена. Разрез
должен быть прямым.
9.10 Удаление пластиковых рукавов с обоих концов
- Осторожно удалить пластиковый рукав и пружину
с каждого конца на расстояние 13 мм
от края, можно использовать нож, зажигалку или
плоскогубцы.
9.11 Установка ремонтной втулки, 1-ый конец
- Натянуть кольцо
ℵ, артикул № 235844/8, на канат
насколько это возможно.
- Надеть втулку
ℑ на оголенный конец каната
насколько это возможно.
9.12 Зажимание ремонтной втулки, 1-ый конец
- Применить зажимные щипцы
ℜ, артикул №
235845/5, и соответствующие зажимные
тиски для закрепления втулки на канат за одну
операцию.
Примечание: не использовать изношенные или
деформированные зажимные тиски
9.13 Сбор и зажим рукава, 2-ой конец
- Скрутить канат как описано в пункте 9.6.
- Собрать и зажать как описано в пунктах 9.4 и 9.5.
