PC Application Software
Анализ данных
15
Вкладка Harmonics (Гармоники)
Гармоники представляют собой периодические искажения синусоидальных
колебаний напряжения, тока или мощности. Каждый колебательный сигнал
может рассматриваться как комбинация синусоидальных волн различной
частоты и амплитуды.
Гармоники часто возникают в результате действия нелинейных нагрузок,
таких как источники питания постоянного тока в компьютерах и другие
регулируемые электромашинные приводы. Избыточные гармоники могут
приводить к перегреву трансформаторов, проводников или к повреждению
другого оборудования.
Вкладка Harmonics (Гармоники) предлагает два варианта отображения:
гистограмма и временная эволюция. Временная эволюция представляет
собой изображение гармонических данных в зависимости от времени.
Гистограмма представляет собой изображение данных в виде столбчатой
диаграммы, где % от основной гармоники (50 или 60 Гц) откладывается
на оси Y (вертикальная ось), а порядок гармоники — на оси X
(горизонтальная ось), как показано на рисунке 7. Эта вкладка
отображается, только если вами получены соответствующие гармонические
данные. В приборе 430 серии II также есть возможность записи и
построения графика фазового сдвига гармоник с течением времени.

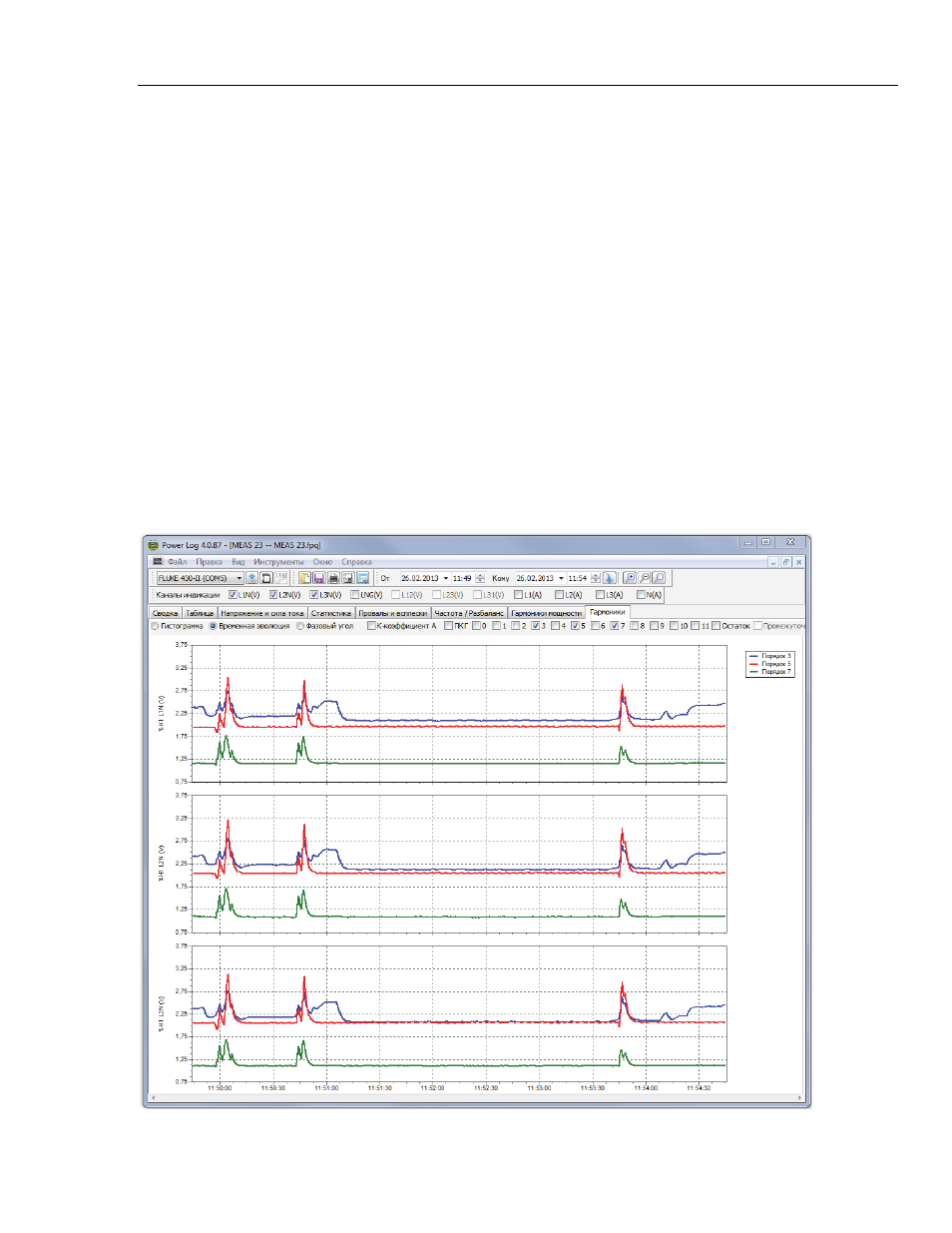

Рисунок 7. Временная эволюция гармоник для выбранных каналов
