709/709H
Руководство пользователя
30
Выбор тега
На экране выбора тега отображается список всех имен
длинных тегов, которые были обнаружены во время
опроса. Имена тегов при необходимости могут
охватывать две строки, чтобы отображать весь текст.
Если имя длинного тега недоступно или оно пустое,
используется имя короткого тега. Если имя короткого
тега пустое, используется текст Poll address x (x
адрес опроса).
Чтобы перейти к необходимому тегу, используйте
ручку управления. См. рис. 27.
gzx36.eps

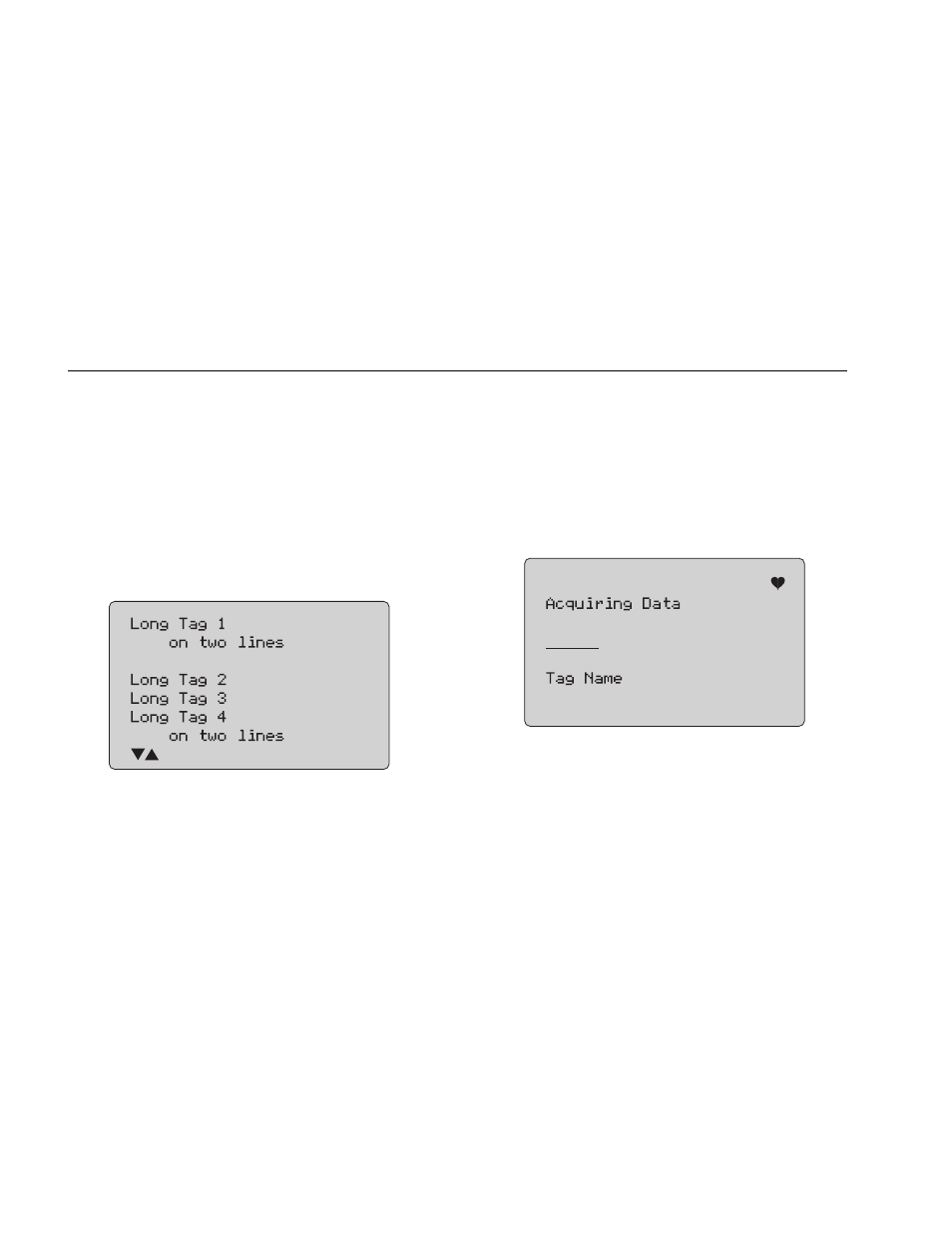

Рисунок 27. Экран выбора тега
Acquiring Data (Загрузка данных)
При загрузке всех данных конфигурации с устройства
отображается экран Acquiring Data (Загрузка
данных). Точки в строке будут добавляться по мере
выполнения операции, одна точка в секунду. В правом
верхнем углу будет мигать значок , показывая
активное подключение HART.
На экране, показанном на рисунке 28, отображается
имя тега, которое доступно.
gzx37.eps
Рисунок 28. Экран загрузки данных
Нажмите , чтобы остановить получение данных,
отключите режим HART и перейдите на начальный
экран функций.
После получения данных отобразится меню Function
Select (Выбор функции).
