6 | Данные о приборе RU
6 720 608 984 (2010/10)

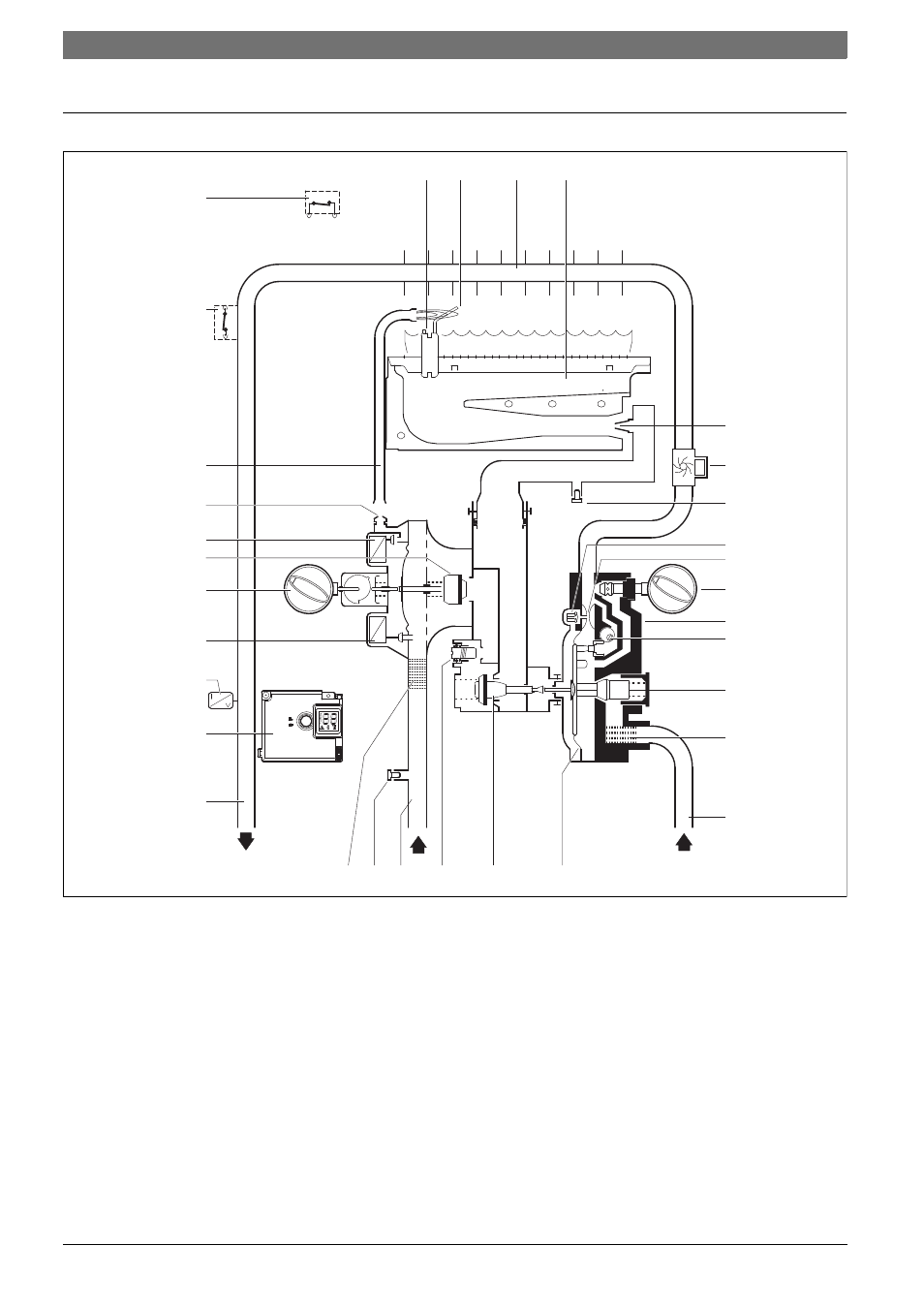

2.7 Функциональная схема
Рис 2 Функциональная схема
3 Переключатель объема воды
4 Регулятор мощности
8 Газ
11 Теплообменник
12 Основная горелка
14 Распределительная коробка
15 Форсунка
16 Гидрогенератор
17 Патрубок для измерения (давления перед форсункой)
18 Узел инерции розжига
19 Трубка Вентури
20 Водяная арматура
21 Регулировочный конический затвор
22 Регулятор объема воды
23 Водяной фильтр
24 Холодная вода
25 Диффузор
26 Основной газовый вентиль
27 Винт регулировки макс. расхода газа
28 Патрубок для измерения (давления подаваемого газа)
29 Газовый фильтр
30 Горячая вода
31 Датчик температуры горячей воды
32 Клапан с сервоприводом
33 Регулирующий клапан
34 Клапан запальника
35 Запальная форсунка
36 Трубка подачи газа для розжига
37 Ограничитель температуры
38 Контроль тяги
39 Запальный электрод
40 Ионизационный контроль пламени
39 40 11 12
15
18
19
3
16
17
20
21
22
23
24
25 26 27 8 28 29
14
30
32
31
4
33
34
35
36
37
38
6720608984-02.1av
