Данные о приборе | 5

RU

6 720 608 984 (2010/10)

2.6

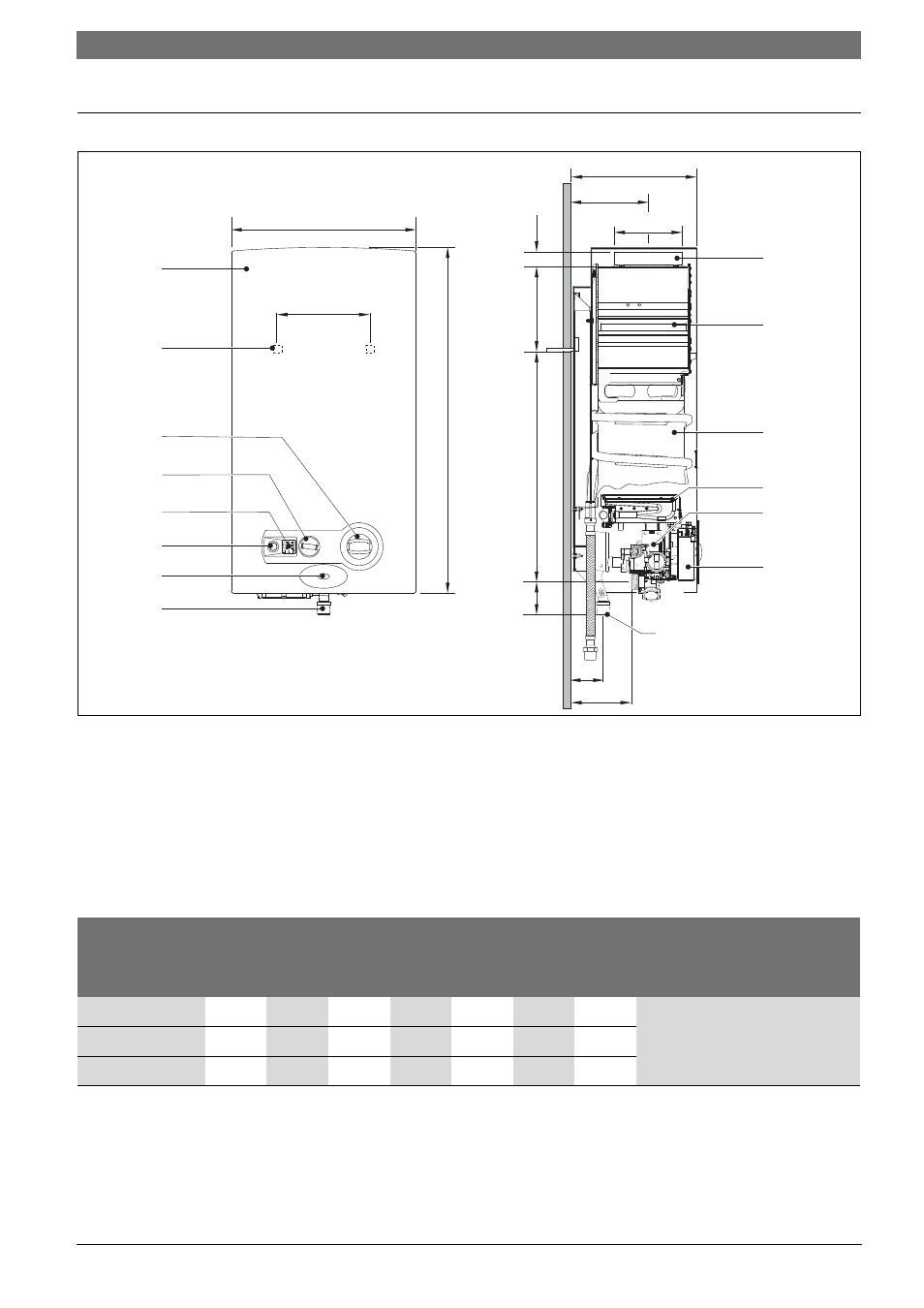

Габаритные размеры

Рис 1

1

Кожух

2

Петли для навески

3

Переключатель объема воды

4

Регулятор мощности

5

Цифровой индикатор

6

Кнопка вкл./выкл., индикатор недостаточного напора

воды

7

Контрольная лампочка, указывающая на режим работы
горелки

8

Патрубок для подключения подачи газа

9

Патрубок для подключения принадлежности для отвода
дымовых газов

10

Защитный коллектор дымовых газов с контролем тяги

11

теплообменник

12

Горелка

13

Газовая арматура

14

Распределительная коробка

10

9

11

12

14

13

1

2

3

4

6

5

7

8

B

A

H

C

50

97

125

D

220

G

F

E

63.5

6720608984-01.1av

Габаритные

размеры (мм)

A

B

C

D

E

F

G

H (Ø )

Природный

газ

Сжиженный

газ

WRD 10...

310

580

228

112,5

463

60

25

3/4”

WRD 13...

350

655

228

132,5

510

95

30

WRD 15...

425

655

334

132,5

540

65

30

Таб. 4

Габаритные размеры
