8
Этап 1. Соблюдая осторожность, воспользуйтесь монтажной скобой, как шаблоном для
разметки крепежных отверстий под приборной панелью. Для отметки мест сверления
воспользуйтесь шилом или другим острым инструментом, предназначенным для
разметки на металле.
Этап 2. Просверлите два отверстия диаметром 3 мм для каждого винта крепления
монтажной панели. Закрепите скобу под приборной панелью прилагаемыми винтами-
саморезами (см. рис. 1). Особо внимательно следует сверлить отверстия, чтобы не
повредить соединительные жгуты и электронные устройства, расположенные под
панелью.

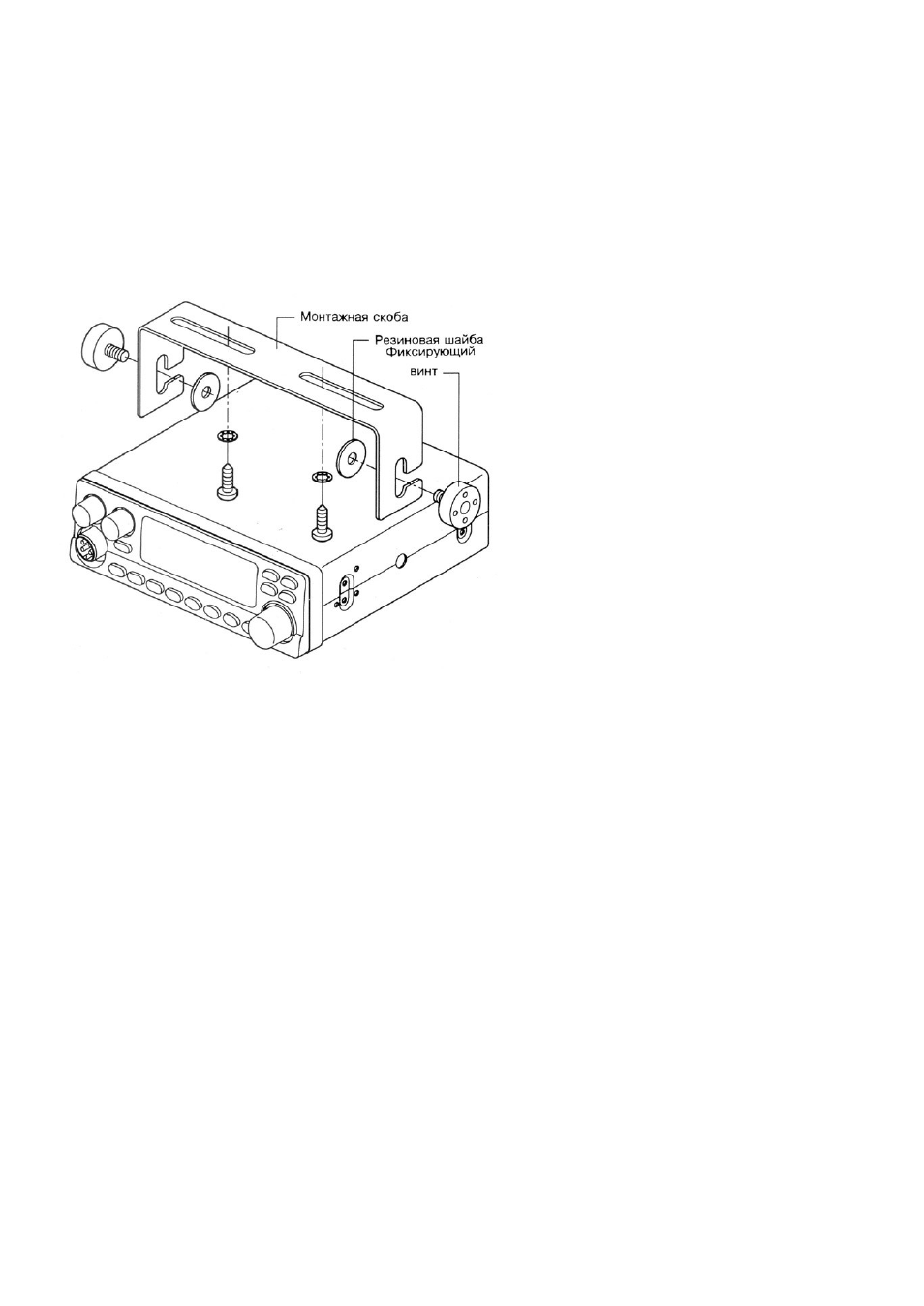

Рис.1. Крепление радиостанции при помощи монтажной скобы.
МОНТАЖ РАДИОСТАНЦИИ
Этап 1. Вставьте радиостанцию в монтажную скобу до совмещения с фиксаторами (см.
рис. 2). Установите оптимальный угол наклона корпуса радиостанции для удобства
доступа.
Этап 2. Закрепите фиксаторы радиостанции, предусмотрев при этом место для
подключения внешних кабелей к задней стенке радиостанции.
