10
5. УСТАНОВКА И НАСТРОЙКА АВТОМОБИЛЬНОЙ АНТЕННЫ
В Си-Би диапазоне наибольшее распространение получили антенны с вертикальной
поляризацией. Это связано с тем, что на автомобиле сложно разместить эффективную
антенну с горизонтальной поляризацией, а Си-Би связь в основном применяется для
мобильных объектов. Из этих же соображений применяются антенны с круговой
диаграммой направленности типа “GP” (Ground Plane).
В общем случае имеются два типа антенн для мобильных Си-Би радиостанций -
полноразмерный штырь длиной 1/4 волны (2,75 м) и укороченная согласованная
штыревая антенна (от 0,5 до 1,9 м). Из-за большой длины полноразмерных антенн на
автомобилях применяются, в основном, укороченные антенны длиной не менее 1,2 м, в
различных конструктивных исполнениях с креплением через отверстие в крыше, на
кронштейне за отбортовку водостока или на магнитном основании (см. рис. 3).

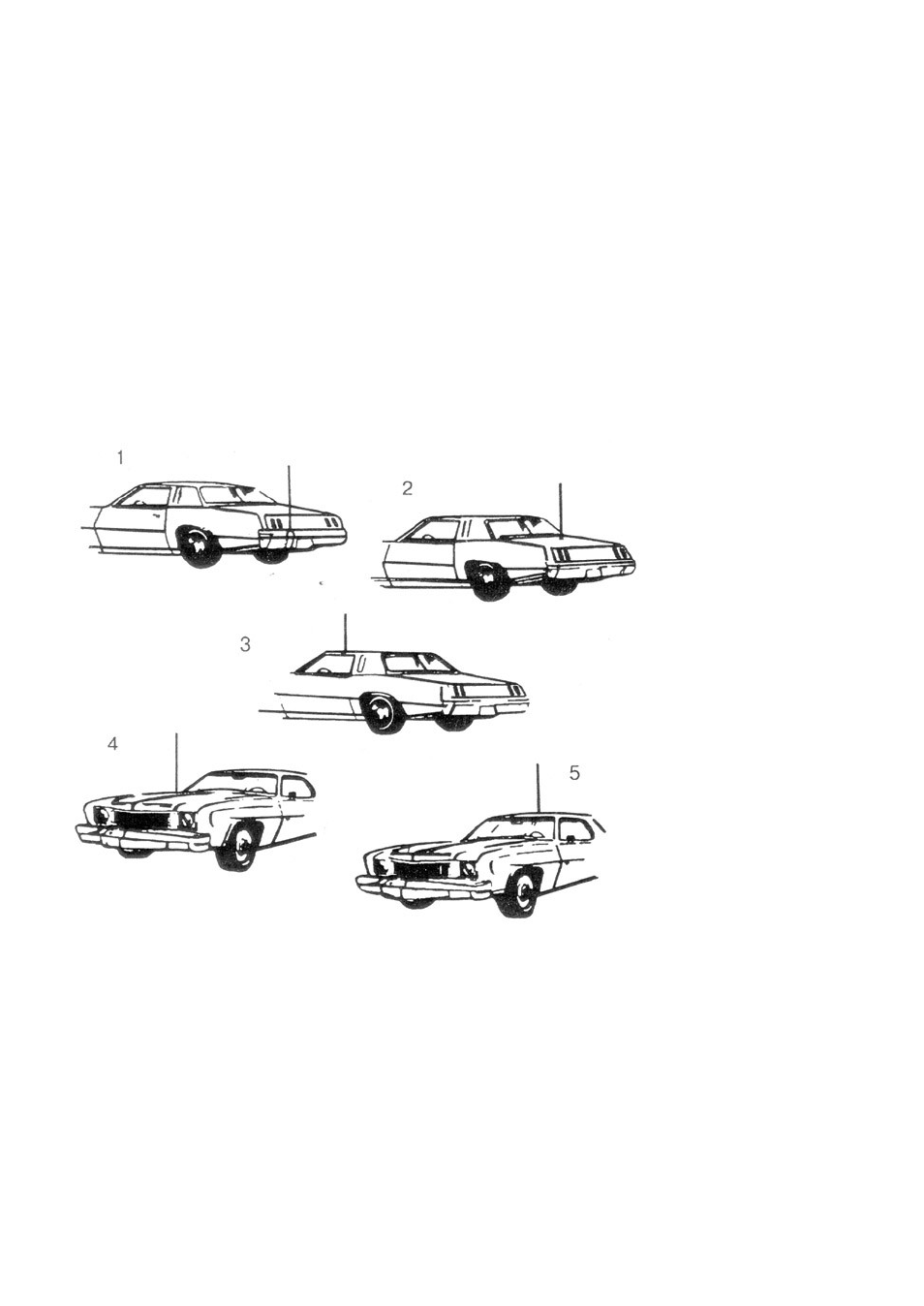

Рис. 3. Типичные места установки автомобильных антенн.
Антенны на магнитном основании имеют то преимущество, что легко убираются
внутрь машины на стоянке, а сила магнита обеспечивает ее надежное крепление при
тряске и движении с высокой скоростью.
От места установки антенны зависит ее диаграмма направленности. При установке
антенны на середине крыши, диаграмма направленности приближается к круговой.
Если антенна установлена на правом краю крыши, то ее максимальное усиление будет
направлено влево от оси автомобиля. При размещении антенны на заднем багажнике ее
диаграмма будет направлена вперед.
