Инструкция
ECL Comfort 310, приложение A376
Nz (нейтральная зона) — A376.9
11187
Контур
Диапазон установки
Заводская
установка
1
1 ... 9 K
2 K
Установите подходящее значение отклонения температуры
подачи.
Если возможно изменение температуры подачи в широком
диапазоне, то установите нейтральную зону на высокое
значение. Если фактическая температура подачи лежит в
нейтральной зоне, то регулятор не приведет в действие
регулирующий клапан с электроприводом.
Нейтральная зона симметрична относительно значения
требуемой температуры подачи, т.е. половина ее значения
находится выше этой температуры, а другая половина –ниже.
Мин. время активации (мин. время активации,
редукторный электропривод)
11189
Контур
Диапазон установки
Заводская
установка
1
2 ... 50
10
Мин. время импульса в 20 мс (миллисекунд) для активации
редукторного электропривода.
Пример настройки
Значение x 20 мс
2
40 мс
10
200 мс
50
1000 мс
Данный параметр должен иметь по возможности большее
значение для увеличения срока службы привода (редукторного
электродвигателя).

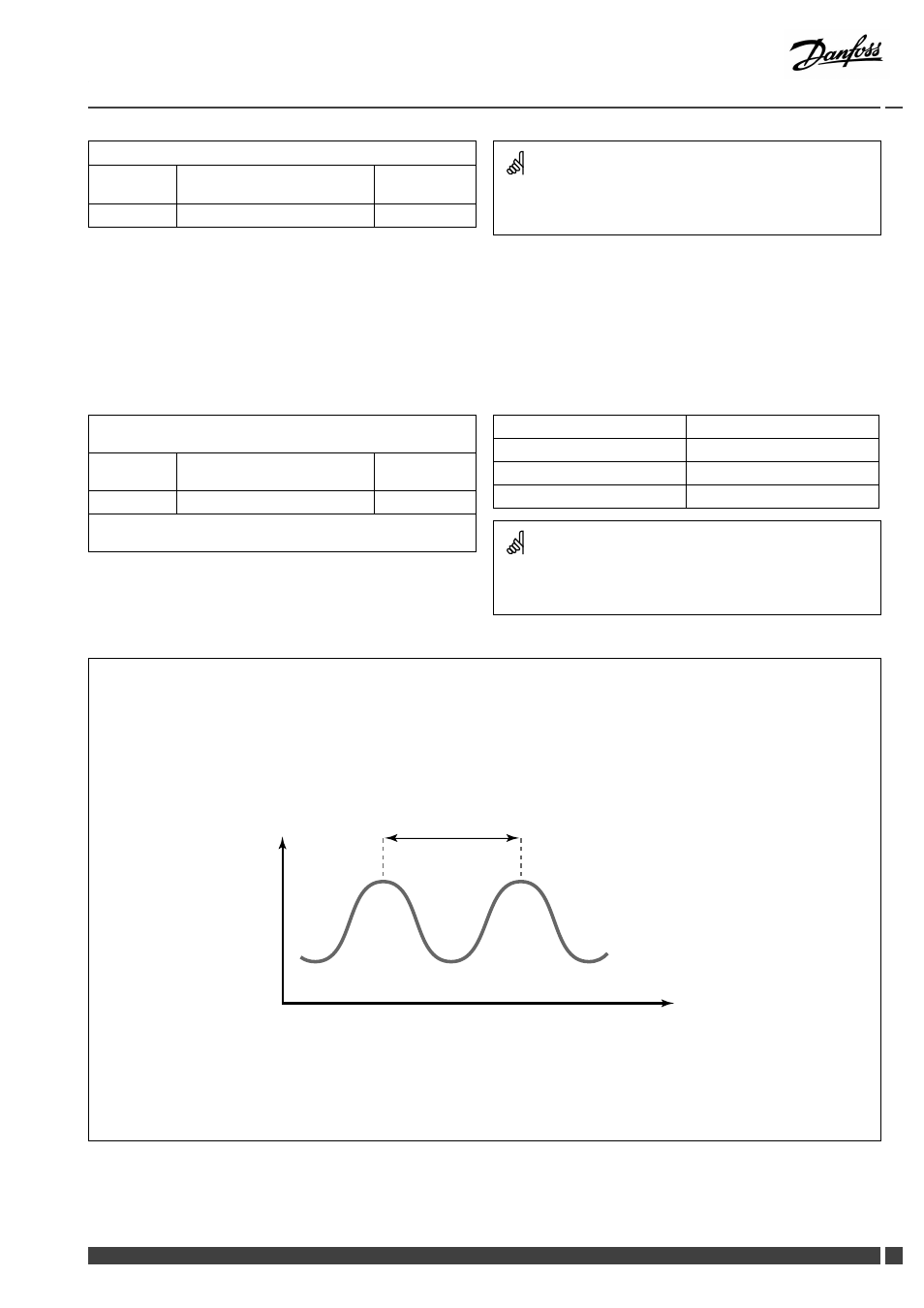

Для более точной настройки PI-регулирования вы можете воспользоваться следующим методом:
•
Установите параметр "Tn" (постоянная времени интегрирования) на его максимальное значение (999 с).
•
Снизьте значение зоны пропорциональности "Xp" до момента начала колебаний системы (нестабильность) с постоянной
амплитудой (это может стать необходимым для воздействия на систему установкой крайне малого значения).
•
Найдите критический период времени по записи температуры или воспользуйтесь секундомером.
Темп.
Критический период времени
Время
Этот критический период времени окажется характерным для системы, и вы можете оценить настройки контроллера по
этому критическому периоду.
"Tи" = 0.85 x критический период
"Xp" = 2.2 x значение зоны пропорциональности в критический период.
Если регулирование оказывается слишком медленным, то вы можете уменьшить значение зоны пропорциональности на 10%.
Убедитесь, что после установки параметров в системе имеется расход теплоносителя.
