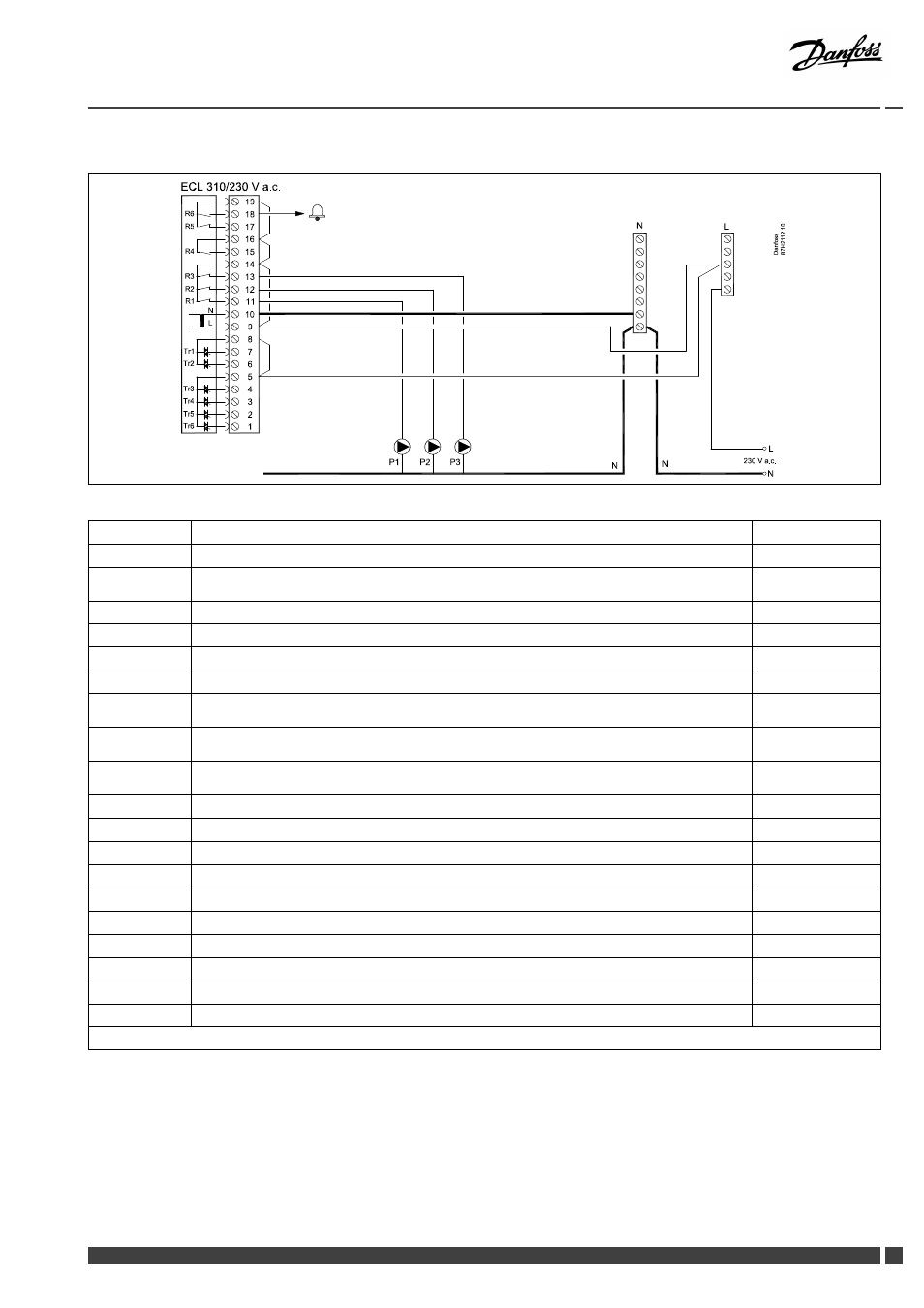

Инструкция по эксплуатации Danfoss ECL Comfort 310, приложение A376
Страница 25
Инструкция
ECL Comfort 310, приложение A376
A376.3:
D
a
n
fo
s
s
8
7
H
2
1
1
2
.1
0
Клемма
Описание
Макс. нагрузка
19
Фаза для сигнала тревоги
18
Тревога
4 (2) А / 230 В
перем. тока*
17
Не используется
16
Не используется
15
Не используется
14
Фаза для циркуляционных насосов
13
P3
Циркуляционный насос отопления, ВКЛ / ВЫКЛ, контур 2
4 (2) А / 230 В
перем. тока*
12
P2
Циркуляционный насос отопления, ВКЛ / ВЫКЛ, контур 1
4 (2) А / 230 В
перем. тока*
11
P1
Циркуляционный насос ГВС, ВКЛ / ВЫКЛ, контур 3
4 (2) А / 230 В
перем. тока*
10
Напряжение питания 230 В перем. тока - нейтрал. (N)
9
Напряжение питания 230 В перем. тока фаза питания (L)
8
Не используется
7
Не используется
6
Не используется
5
Не используется
4
Не используется
3
Не используется
2
Не используется
1
Не используется
* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
Установленные на заводе перемычки:
5 с 8, 9 с 14, L с 5 и L с 9, N с 10
