Дополнительные подключения, Продолжение), Подключение телевизора с прогрессивной разверткой – Инструкция по эксплуатации Philips HTS9800W
Страница 14: 119 русский
119
Русский
VIDEO
HDMI IN
AUDIO
OUT
IN
TV
B
Дополнительные подключения
(продолжение)
DIGITAL IN
L AUX IN R
COMPONENT VIDEO
Pr
Pb
Y
TO SUB-
WOOFER
VIDEO
AUDIO
OUT
IN
TV
Разъем
HDMI OUT
расположен
под
крышкой
системы
DVD

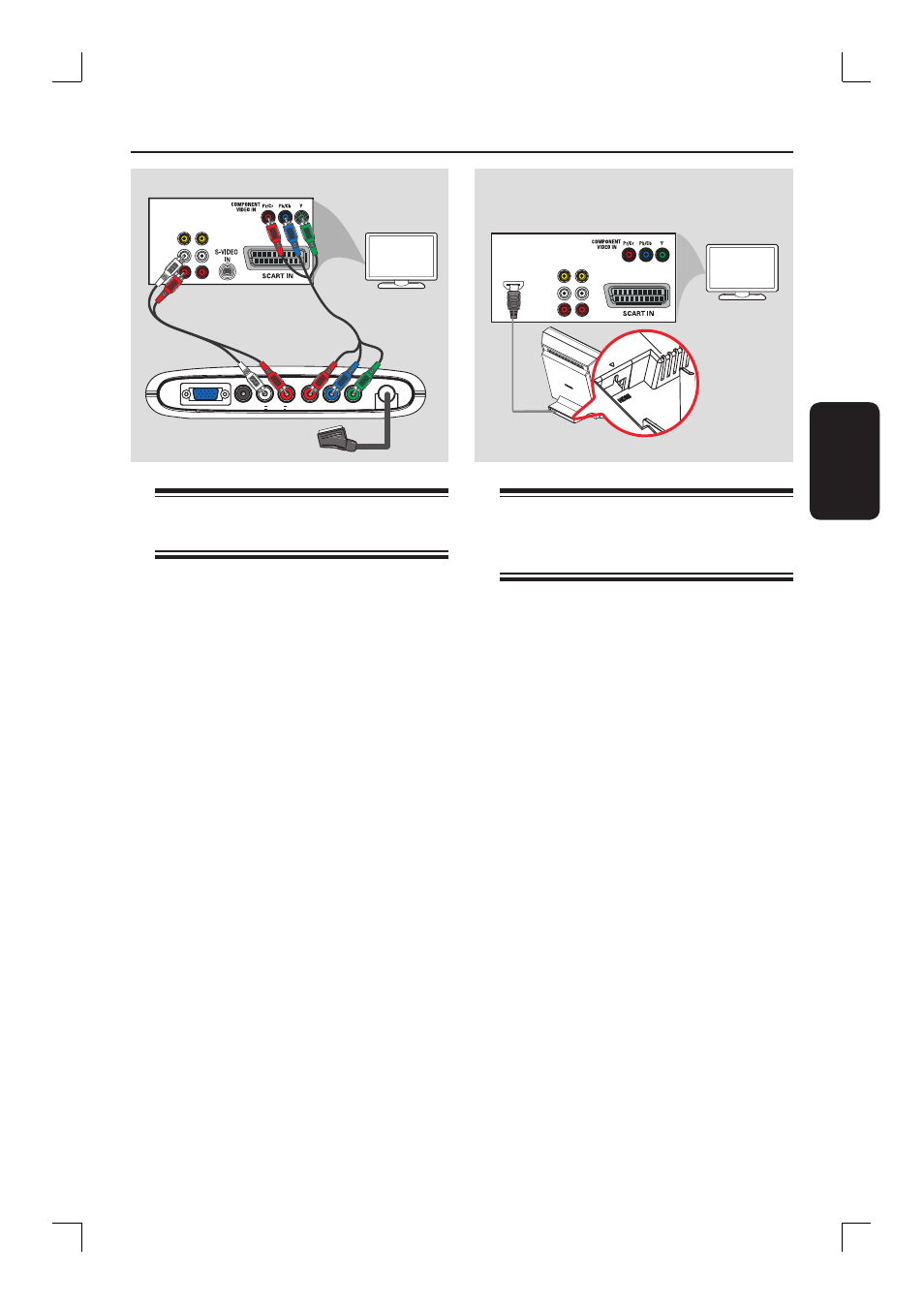

Пример вида задней панели телевизора
Пример вида задней
панели телевизора HDMI
Подключение телевизора с
прогрессивной разверткой
ВАЖНАЯ ИНФОРМАЦИЯ!
– Получить качество прогрессивной
развертки можно только при
подключении телевизора с
прогрессивной разверткой к разъемам
Y Pb Pr.
– НЕ подсоединяйте к телевизору
одновременно разъемы SCART и Y Pb
Pr. Это может повлиять на качество
изображения.
A
Используйте видеокабели компонентов
(красный/синий/зеленый — в комплект не
входят) для соединения разъемов
кабельной коробки Y Pb Pr с
соответствующими входными
видеоразъемами компонентов (маркировка
Y Pb/Cb Pr/Cr или YUV) телевизора.
Не соединяйте разъем SCART кабельной
коробки с телевизором.
B
Для прослушивания телеканалов через
данную систему DVD используйте
аудиокабели (белый/красный — в комплект
не входят) для соединения разъемов
AUX IN с соответствующими разъемами
AUDIO OUT телевизора.
C
Подробно об установке прогрессивной
развертки см. на стр. 125~126.
Дополнительно: подключение
к устройству, совместимому с
HDMI
HDMI используется для передачи несжатых
и необработанных цифровых данных для
получения изображения/звука высочайшего
качества и четкости. Наличие соединения
plug and play дает возможность
использовать один общий кабель как для
аудио-, так и для видеовыхода.
A
Откройте заднюю крышку системы DVD,
открепив два зажима на основании системы.
B
Для подключения разъема HDMI OUT на
задней панели системы DVD к разъему
HDMI IN на устройстве, совместимом с
HDMI (например, телевизор, совместимый с
HDMI или HDCP) воспользуйтесь кабелем
HDMI (не входит в комплект).
C
Выполнив нужные соединения, установку и
настройку, см. стр. 139 и 142 для
оптимальной настройки аудио и
видеосигнала HDMI
Полезные советы:
– стандарт HDMI обратно совместим с
некоторыми устройствами DVI, в которых
используется соответствующий адаптер.
– большинство более ранних устройств DVI не
поддерживают технологию защиты HDCP и
воспроизведение на них невозможно.
A
B
