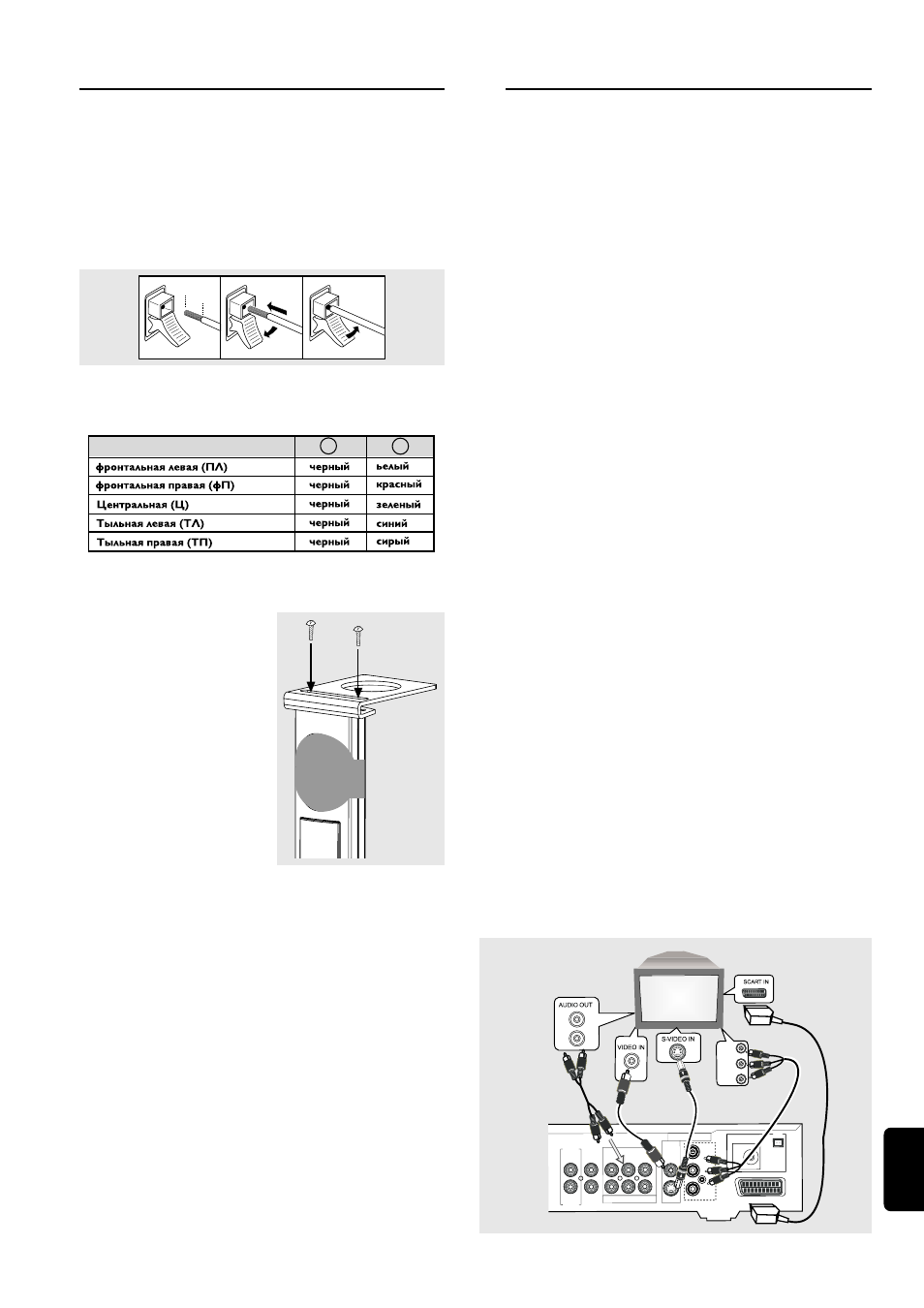

Подключение колонок
Подсоедините входящие в комплект колонки
с помощью входящих в комплект кабелей. При этом
цвета кабелей должны соответствовать цветам
разъемов.
1
Нажмите на лапку разъема колонки сверху (или снизу)
и до упора вставьте оголенную часть соединительного
кабеля в разъем, после чего отпустите лапку.
8 mm
a
b
c
2
Подсоедините кабель сабвуфера к разъему WOOFER
LINE OUT, а кабели остальных колонок подсоедините,
как описано ниже:
-
+
Колонка
Пeрeд подключeниeм колонок:
● Установитe мини-подставки
колонок (см прилагаeмоe
“Руководство по установкe”)
или/и закeрпитe колонки на
мини-подставках, как показано
на рисункe.
● Защитный матeриал слeдуeт
снимать только послe того, как
установка и подключeниe
колонок завeршeно.
Примечания:
– Убедитесь, что кабели колонок подсоединены
правильно. В случае неправильного подсоединения колонок
короткое замыкание может вывести систему из строя.
– Оптимальное качество звука достигается только
при использовании входящих в комплект колонок.
– Запрещается подсоединять больше одной колонки к
каждой паре разъемов для подключения колонок (+/-).
– Запрещается подсоединять колонки, полное
сопротивление которых меньше полного сопротивления
входящих в комплект колонок. См. раздел ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ настоящего руководства.
Подключение
Подключение телевизора
Прежде чем приступить к эксплуатации проигрывателя
DVD, необходимо подключить систему к телевизору.
ВНИМАНИЕ!
–
Существует несколько способов
подключения системы к телевизору
(как показано на рисунке ниже). Выберите
наиболее подходящий тип подключения,
исходя из возможностей вашего телевизора.
– Если телевизор не может принимать
прогрессивные сигналы, НЕ подключайте
телевизор, используя видео гнезда
компонента (Pr / Cr Pb / Cb Y).
Если телевизор оборудован входным
разъемом SCART
● С помощью входящего кабеля Scart соедините разъем
SCART OUT с соответствующим разъемом
видеовхода SCART телевизора.
Если телевизор оборудован входным
разъемом S-Video
● С помощью входящего кабеля S-Video соедините
разъем S-Video с соответствующим разъемом
видеовхода S-Video телевизора.
Если телевизор может принимать
прогрессивные сигналы (телевизор
с прогрессивной разверткой)
● Для соединения разъемов Pr/Cr Pb/Cb Y с разъемами
Pr / Cr Pb / Cb Y на панели телевизора используйте
кабели Pr / Cr Pb / Cb Y. Через данный выход возможна
только последовательная развертка видеосигнала.
Если телевизор оборудован входным
разъемом SCART, S-Video или Pr/Cr Pb/Cb Y
● Используйте видеокабель (не входит в комплект) для
подсоединения разъема CVBS системы к разъему
видеовхода телевизора.
Прослушивание каналов телевещания через
аудиосистему домашнего кинотеатра
● С помощью входящих в комплект аудиокабелей
соедините разъемы AUDIO-TV IN (L/R)
с соответствующими разъемами аудиовыхода телевизора.
+
+
MW
FM/MW
ANTENNA
FM 75
Ω
S-VIDEO
CVBS
VIDEO OUT
AUDIO
AUX
IN
TV
IN
LINE
OUT
DIGITAL
OUT
CENTER
OUT
DIGITAL
IN
WOOFER
LINE OUT
Pr/Cr
Pb/Cb
Y
CDR
SCART OUT
Pr/Cr
Pb/Cb
Y
или
или
или
