312
Ру
сский
ВНИМАНИЕ!
– Прежде чем подсоединять кабель питания
к сетевой розетке, необходимо выполнить
подключение всех устройств и компонентов.
– Запрещается подсоединять и отсоединять
какие-либо устройства или компоненты,
когда питание системы включено.
– Паспортная табличка находится на
задней или нижней панели системы.

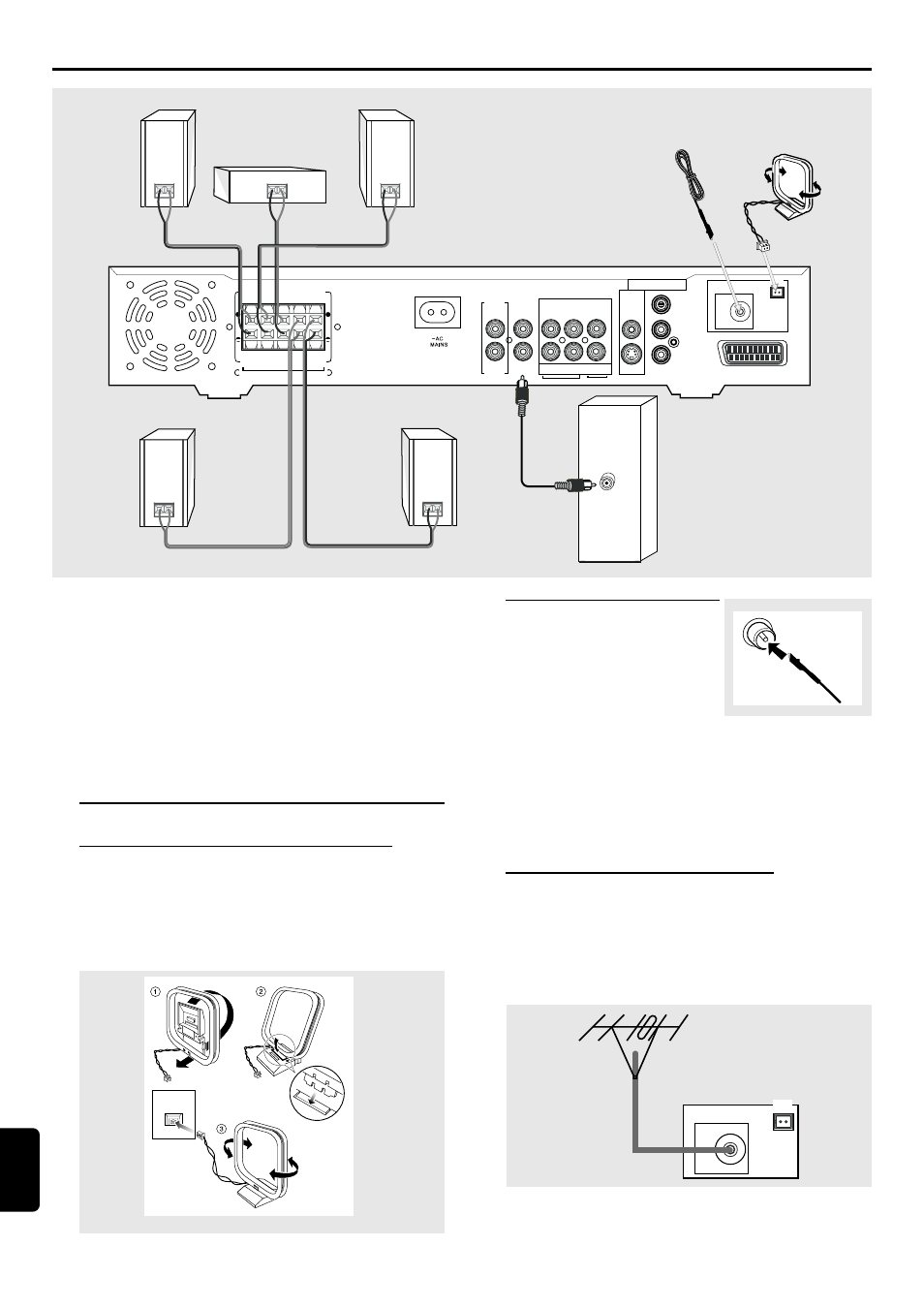

Подсоединение антенн
Внутренняя рамочная антенна для
приема сигналов MW
Подсоедините входящую в комплект поставки
рамочную антенну для приема сигналов MW к
разъему MW. Добейтесь наилучшего качества
приема, меняя положение антенны.
Fix the claw
to the slot
MW
Внутренняя антенна для
приема сигналов FM
Подсоедините входящую в
комплект поставки антенну
для приема сигналов FM 75 Ω
разъему FM. Добейтесь
наилучшего качества приема, перемещая антенну в
различных направлениях.
Примечание:
– Устанавливайте антенну как можно дальше от
телевизора, видеомагнитофона и других устройств,
создающих электромагнитные помехи.
Внешняя антенна для приема
сигналов FM
Для обеспечения наилучшего качества приема сигналов
FM подсоединяйте внешнюю антенну к системе с
помощью 75-омного коаксиального кабеля (не входит в
комплект), как показано на рисунке.
MW
FM/MW
ANTENNA
FM 75
Ω
Подключение
Подключение
Закрепите лапку в
гнезде
L
C
R
SL
SR
+
+
MW
FM/MW
ANTENNA
FM 75
Ω
S-VIDEO
CVBS
VIDEO OUT
AUDIO
AUX
IN
TV
IN
LINE
OUT
DIGITAL
OUT
CENTER
OUT
DIGITAL
IN
WOOFER
LINE OUT
SURROUND
FRONT
CENTER
SPEAKER SYSTEMS (6
Ω)
Pr/Cr
Pb/Cb
Y
CDR
SCART OUT
AUDIO
INPUT
