Вначале о главном
Знакомство с периферийными устройствами
xiii
Знакомство с периферийными устройствами
В этом разделе вы познакомитесь с периферийными устройствами, которые входят в
комплект поставки портативного навигационного устройства Acer серии p700 .
Комплект для установки в автомобиле

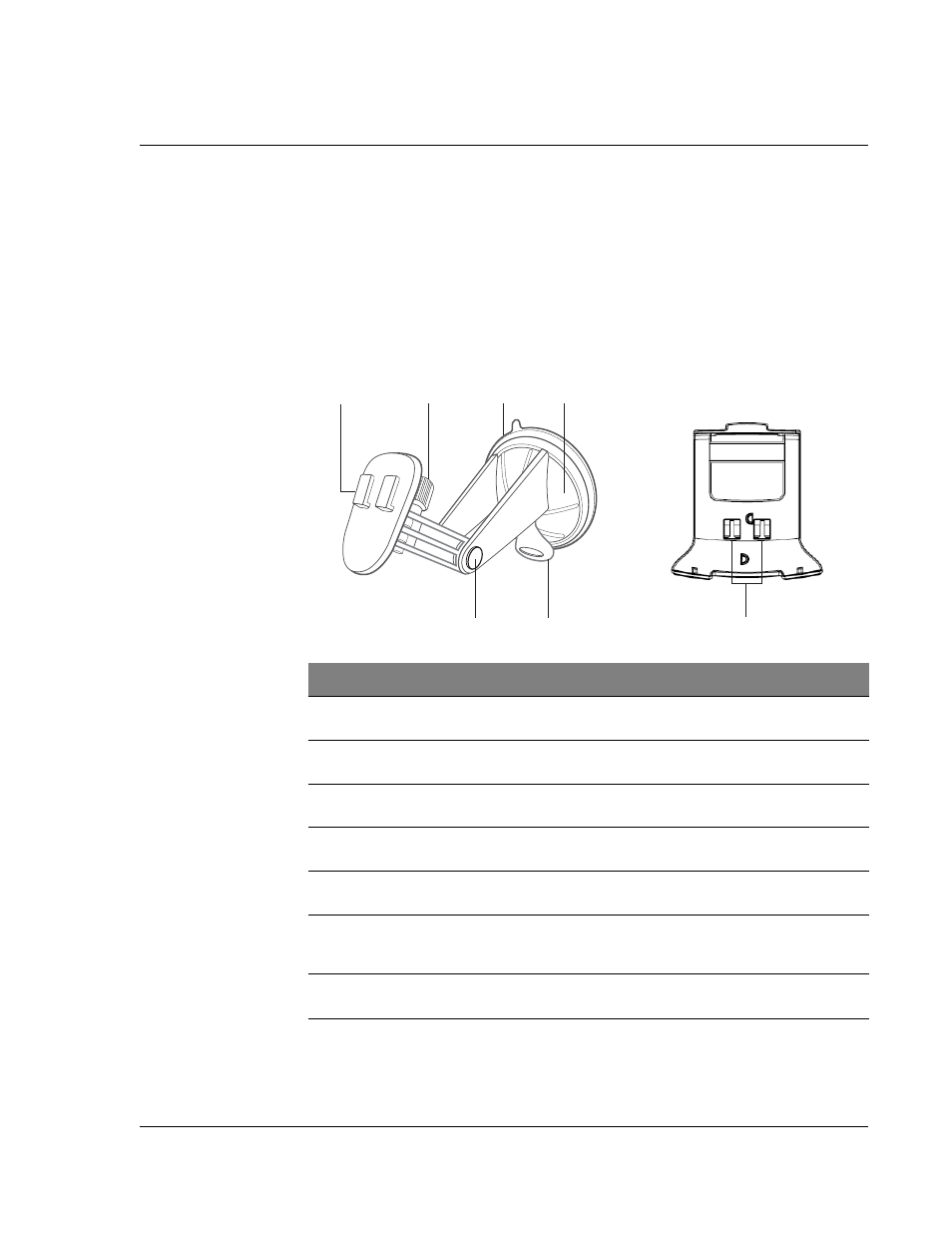

Комплект для установки в автомобиле состоит из кронштейна (слева) и держателя
устройства (справа).
1
2
6
5
4
3
7
Поз.
Элемент
Описание
1
Пластина держателя
Используется для крепления держателя к
кронштейну.
2
Ручка регулировки угла в
горизонтальной плоскости
Слегка ослабьте эту ручку и, поворачивая
влево-вправо, отрегулируйте угол обзора.
3
Ручки регулировки угла в
вертикальной плоскости
Слегка ослабьте эти ручки и, поворачивая
вверх-вниз, отрегулируйте угол обзора.
4
Фиксирующий рычаг присоски
Фиксирует вакуумное уплотнение
кронштейна.
5
Крепежная присоска
Фиксирует кронштейн на крепежной
поверхности.
6
Кнопка разблокировки присоски
Потяните, чтобы снять вакуумное
уплотнение и отсоединить присоску от
поверхности.
7
Отверстия для кронштейна
Сюда вставляются шплинты пластины
держателя кронштейна.
