Инструкция по эксплуатации Panasonic KV-S3065C
Страница 27
Замена расходных материалов
27
4
Откройте дополнительный набор “Roller
Exchange Kit (KV-SS017)”, и достаньте
новый модуль валика подачи бумаги.
5

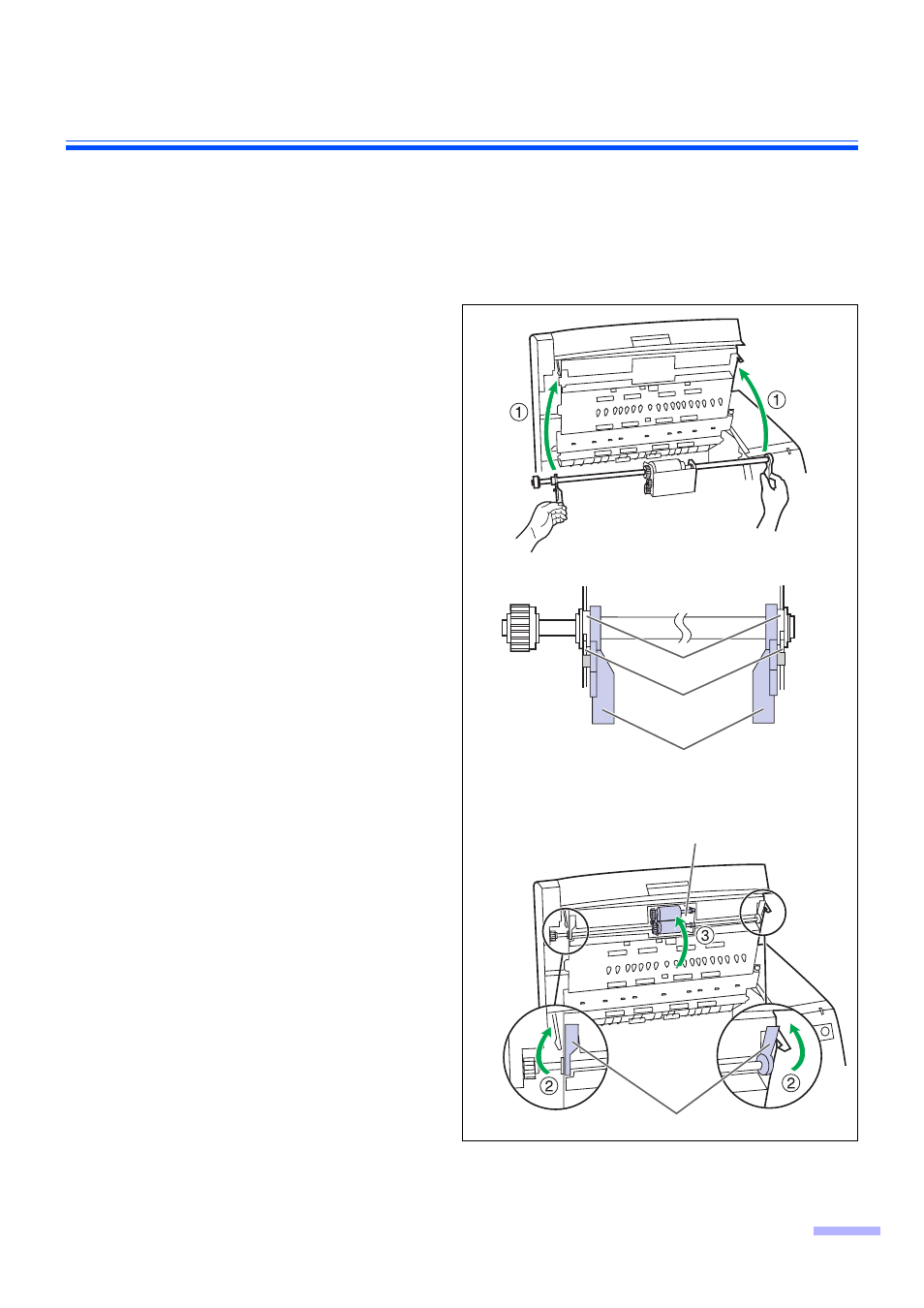

Установите новый модуль валика
подачи бумаги с механизмом
управления на левой стороне и
подшипниками с направляющих пазах
на боковой раме на сканере. (1)
Затем нажмите зеленые рычаги на
обоих концах до тех пор, пока они не
защелкнутся на месте. (2)
≥ Совместите модуль валика подачи бумаги с
подшипниками и направляющими пазами, а
затем прикрепите его.
6
Нажмите блокировку валика подачи
бумаги и он прикрепится с помощью
магнита к раме. (3)
≥ При прикреплении блокировки валика
подачи бумаги к раме не повредите валик.
Предостережение:
Не закрывайте переднюю дверцу, пока
блокировка валика подачи бумаги полностью
не установлена, или валик подачи бумаги
может повредиться.
≥ Сейчас Вы закончили прикрепление
модуля валика подачи бумаги.
Для продолжения замените модуль валика
замедления в соответствии со следующей
процедурой. (Модуль валика замедления
расположен на транспортере.)
Подшипник
Боковая рама
Зеленые рычаги
Рычаг блокировки валика подачи бумаги
Зеленые рычаги
