26
Замена расходных материалов

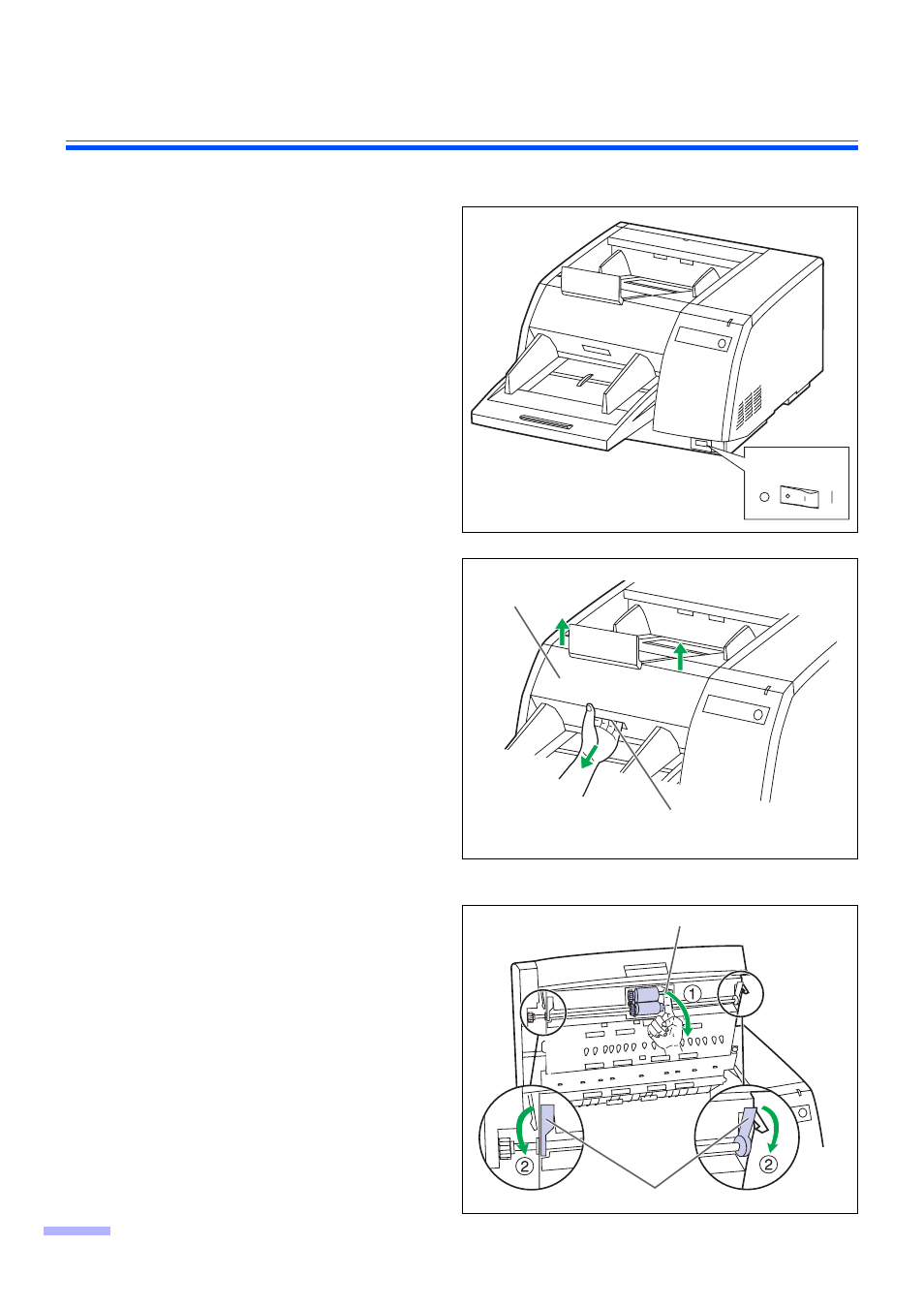

∫ Замена блока валика подачи бумаги
1
Выключите питание и отсоедините шнур
питания.
2
Используйте Вашу руку, чтобы удержать
блокировку передней дверцы (1),
откройте переднюю дверцу (2) и
вытяните вперед замятый документ.
Затем закройте переднюю дверцу.
3
Поместите Ваш палец на ось
блокировки валика подачи бумаги и
потяните его по направлению к Вам,
чтобы удалить блокировку валика
подачи бумаги из магнита (1).
Нажмите вниз зеленые рычаги и
удалите модуль валика подачи бумаги
из сканера, удерживая зеленые рычаги.
(2)
≥ Система блокировки валика подачи бумаги
прикреплена с помощью магнита.
≥ При перемещении зеленых рычагов не
прилагайте давление ни в каком
направлении, отличном от указанных
стрелками. Они могут сломаться.
± : Положение “OFF” (выключено)
Переключатель
питания
1
2
2
Передняя
дверца
Разблокировка передней дверцы
(Внутри передней дверцы.)
Рычаг блокировки валика подачи бумаги
Зеленые рычаги
