Страница 5
Сведения о бойлере
| 5
RU
6 720 641 157 (2009/09)
2.7

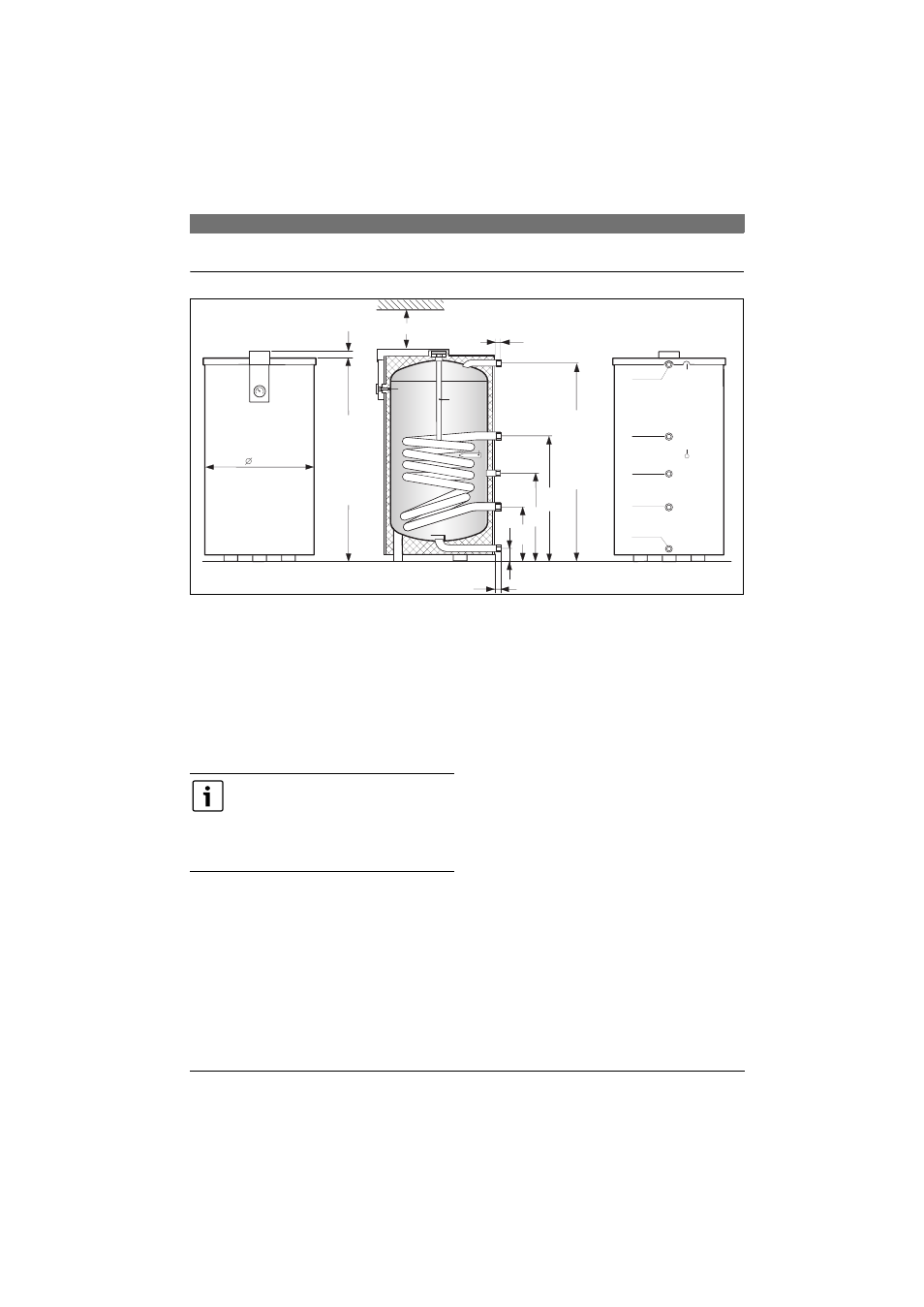

Монтажные и присоединительные размеры
Рис 2
E
Опорожнение
KW
Подвод холодной воды R
¾ (наружная резьба)
L
Кабельный ввод температурного датчика бойлера
(термисторного)
MA
Магниевый анод
R
SP
Обратная линия бойлера (наружная резьба R 1)
SF
Датчик температуры бойлера (NTC)
T
Погружная гильза с термометром для показания
температуры
V
SP
Подающая линия бойлера (наружная резьба R 1)
WW Горячая вода R
¾ (наружная резьба)
ZL
Подключение циркуляции R
¾ (наружная резьба)
510
SO 120-1 = 935
SO 160-1 = 1185
SO 200-1 = 1435
=
300
>
SO 120-1 = 900
SO 160-1 = 1150
SO 200-1 = 1400
25
52
235
565
389
25
30
6 720 618 846-01.1O
WW
R /
3
4
R 1
R /
3
4
R /
3
4
L
R
SP
ZL
SF
R 1
V
SP
KW/E
SF
T
M
Замена защитного анода:
B Выдерживайте расстояние до потолка
≥ 300 мм.
B При замене устанавливайте стержневой
или цепной анод с металлическим
соединением с баком бойлера.
