3.7.1 Подключение к котлу
B Подсоединить штекер температурного датчика
бойлера к котлу.

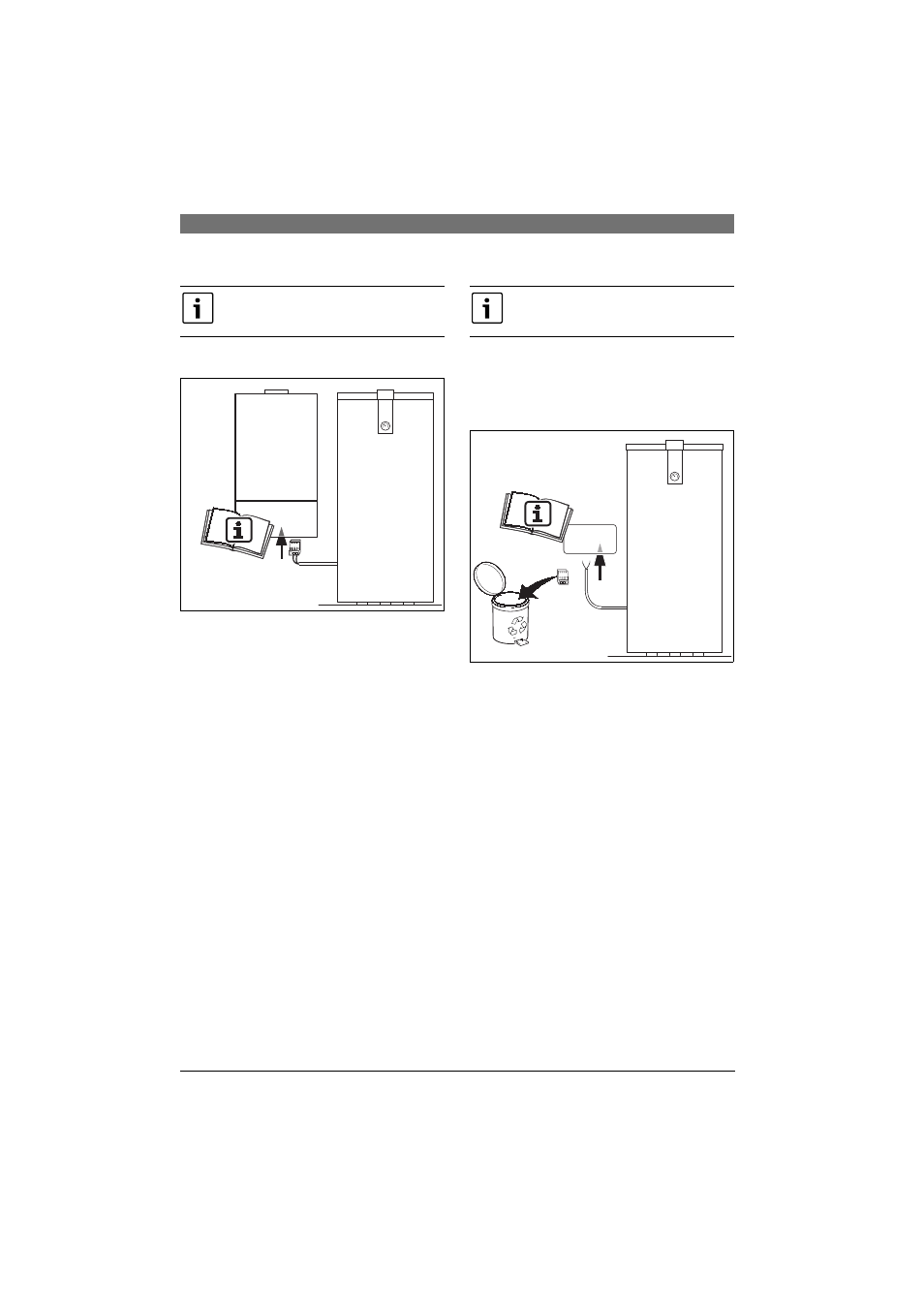

Рис 7
3.7.2 Подключение к модулю
Если бойлер установлен в отопительной системе за
гидравлической стрелкой:
B Отсоедините штекер датчика температуры бойлера.
B Подсоедините датчик температуры бойлера к
модулю (например, модулю HSM или IPM).
Рис 8
Подробное описание электрического
подключения см. в Инструкции по монтажу
котла.
6 720 618 846-04.1O
Подробное описание подключения
электропитания см. в инструкции по
монтажу модуля.
Modul
6 720 618 846-03.1O
