УСТАНОВКА ВАШЕГО НОВОГО ВИДЕОМАГНИТОФОНА
Основные
подключения
Существенным является правильное подключение
Вашего видеомагнитофона.
A
Проверьте содержимое.
Убедитесь в том, что в упаковочной коробке
содержатся все принадлежности, перечисленные в
параграфе “ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ”
на стр. 74.
B
Расположите видеомагинтофон.
Разместите видеомагнитофон на неподвижной,
горизонтальной поверхности.
C
Подключите видеомагнитофон к ТВ.
Используемый метод подключения
видеомагнитофона зависит от типа имеющегося
ТВ.
РЧ подключение
8
Для подключения к ТВ, у которого нет аудио/
видео входных разъемов . . .
A Отключите телевизионный антенный кабель от
ТВ.
B Подключите телевизионный антенный кабель к
разъему ANT. IN на задней панели
видеомагнитофона.
C Подключите входящий в комплект РЧ кабель
между разъемом RF OUT на задней панели
видеомагнитофона и разъемом антенны ТВ.
Аудио/видео подключение
8
Для подключения к ТВ с аудио/видео
входными разъемами . . .
A Подключите антенну, видеомагнитофон и ТВ,
как указано в параграфе “РЧ подключение”.
B Подключите дополнительный 21-штырьковый
кабель SCART между разъемом AV1 (L-1) IN/OUT
на задней панели видеомагнитофона и
21-штырьковым разъемом SCART на ТВ.
D
Подключите видеомагнитофон в сеть.
Вставьте конец сетевого шнура в штепсельную
розетку.
Выполните аудио/видео подключение, если Ваш
ТВ имеет 21-штырьковый входной разъем
(SCART) с целью уменьшения возможных помех.
С помощью аудио/видео подключения Вы
можете прослушивать стереовоспроизведение
видеокассет при использовании стерео ТВ.

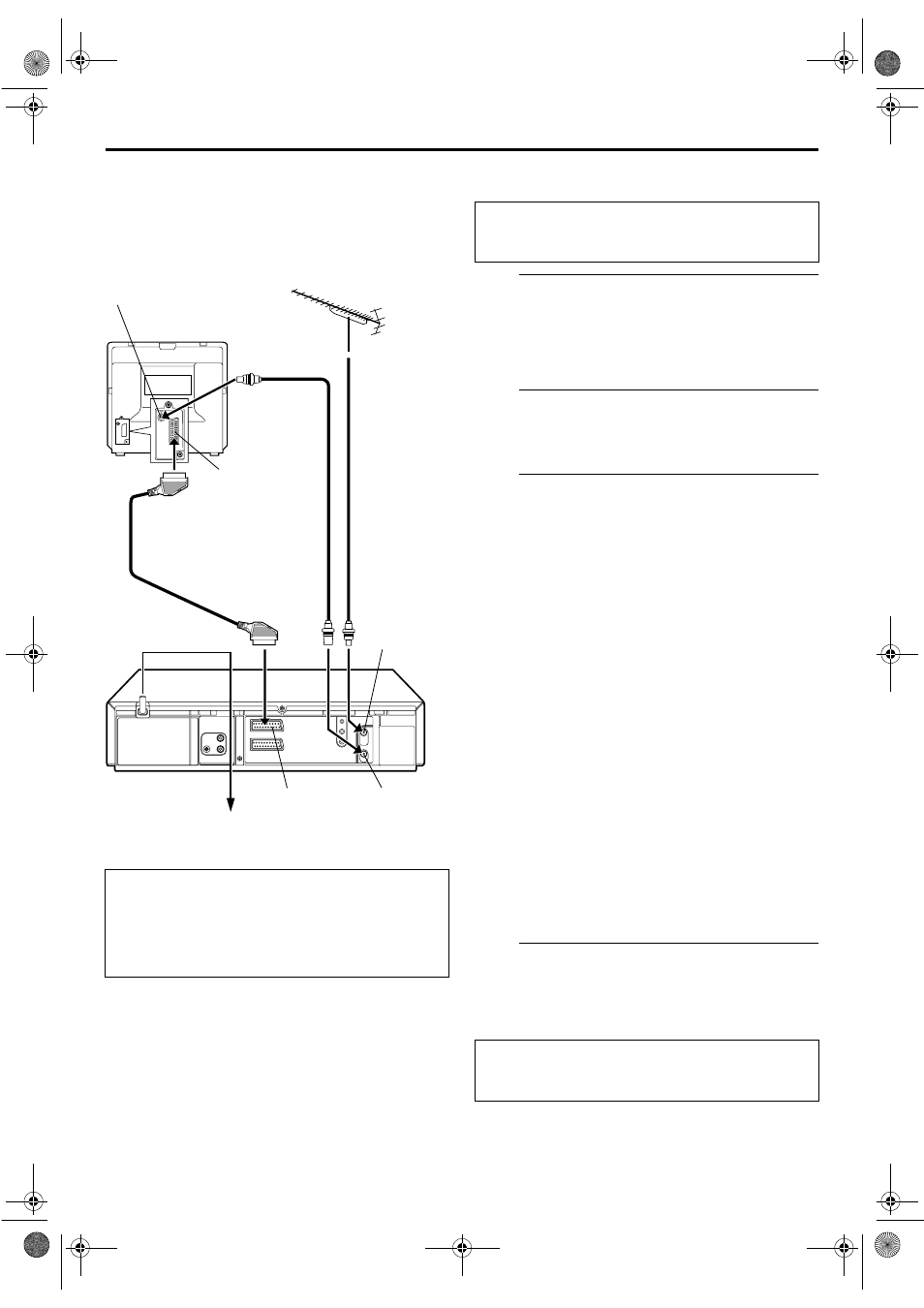

Разъем антенны
Задняя панель
телевизора
21-штырьковый
разъем SCART
Телевизионны
й антенный
кабель
РЧ кабель
(входит в
комплект)
21-штырьковый
кабель SCART
(не входит в
комплект)
Сетевой шнур
Штепсельная розетка
Задняя панель
видео-
магнитофона
AV1 (L-1) IN/OUT
ANT. IN
RF OUT
ЗАВЕРШЕНИЕ ЭТИХ ПУНКТОВ НЕОБХОДИМО
ПЕРЕД ВЫПОЛНЕНИЕМ ЛЮБОЙ ОПЕРАЦИИ С
ВИДЕОМАГНИТОФОНОМ.
После завершения подключений выполните
действия параграфа “Автоматическая
установка” на стр. 10.
