Panasonic SC-PT870 - Инструкция (Страница 6)

Пере
д
э
ксп
л
уата
-
цие
й
6
RQ
TX02
28
Руководство
по
быс
т
рому
ста
р
ту
[PT570] Фронтальные колонки
[PT870] Фронтальные колонки и колонки объемного
звучания
Подготовка
≥ Во избежание повреждения и царапин положите мягкую ткань и
производите сборку колонок на ней.
≥ Для сборки используйте крестовую отвертку (в комплект поставки
не входит).
≥ Для крепления колонок к стенам или колоннам вам потребуются
соответствующие винты с кольцом на конце.
≥ Проконсультируйтесь у квалифицированного специалиста
относительно того, как выполнять крепление на бетонной стене или
поверхности, не имеющей достаточно прочной опоры. Неправильное
крепление может привести к повреждению стены или колонок.
например, Фронтальные колонки
Осторожно
Не становитесь на основание. Следите за детьми, когда они
находятся вблизи колонок.

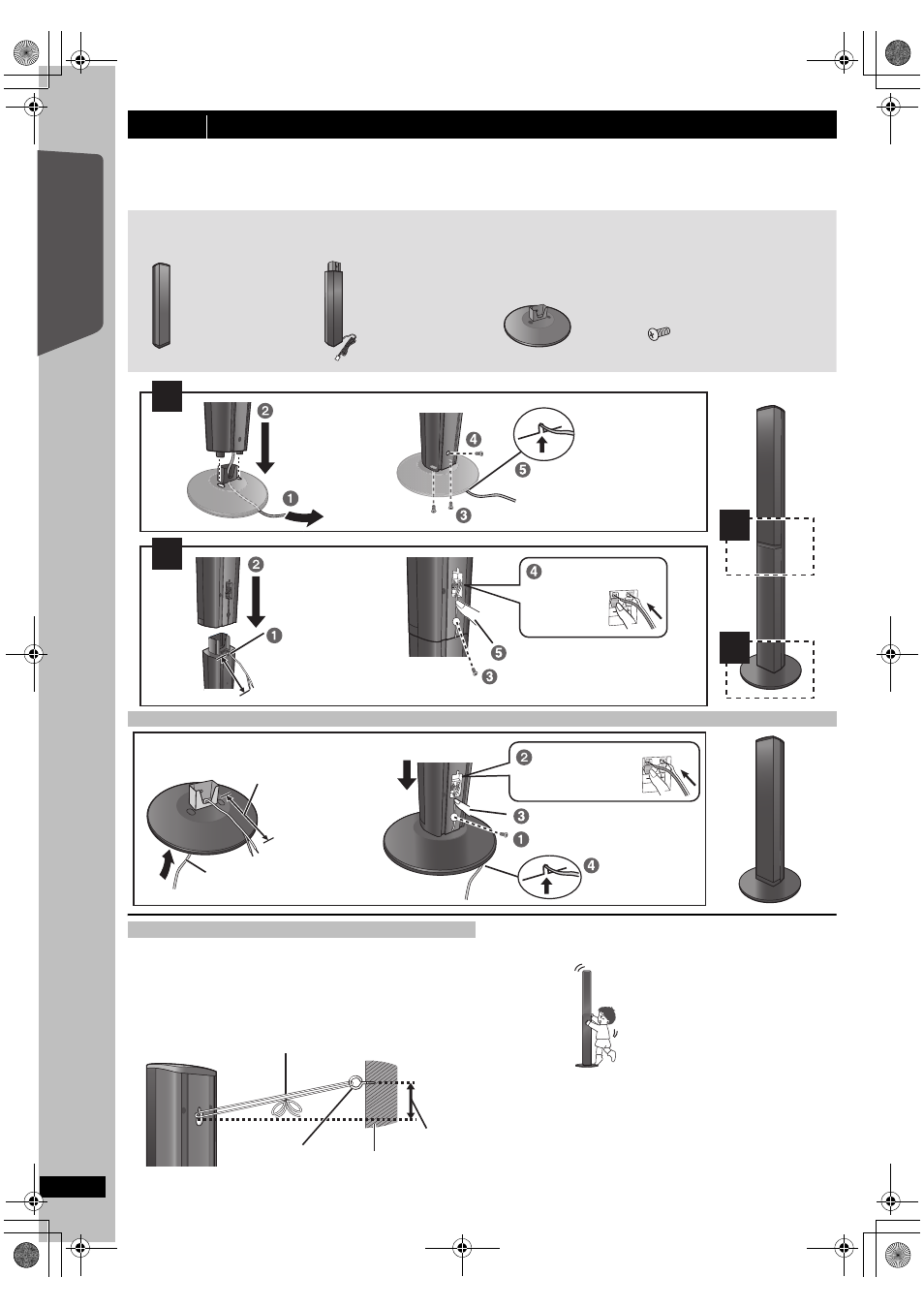

шаг 1 Сборка колонок
Вариант сборки колонок
[PT570]
[PT870]
[PT570]
[PT870]
[PT570]
[PT870]
[PT570]
[PT870]
Перед началом сборки, установки и подсоединения проверьте наличие всех указанных деталей.
≥ Опасность проглатывания. Храните винты в недоступном для детей месте.
≥ Порядок монтажа на стене приведен на стр. 26.
2 Фронтальные колонки
2 Фронтальные колонки
2 Колонки объемного
звучания
2 Стойки (с кабелем)
4 Стойки (с кабелем)
2 Основания
4 Основания 8 Винтов
16 Винтов
1
2
2
1
Вставьте в паз.
Хорошо затяните.
Вставьте провод до
конца.
i: Белый
j: Синий
Нажмите и вставьте в паз.
Расположите
кабель между
выступами.
Хорошо затяните.
Подайте
вперед!
Расстояние должно быть около 120 мм.
Вставьте провод до
конца.
i: Белый
j: Синий
Нажмите и вставьте в паз.
Хорошо затяните.
Подайте
вперед!
Вставьте в паз.
Протяните кабель для подключения
акустических колонок через
основание.
Закрепите колонку.
Расстояние должно быть
около 120 мм.
Вы можете отсоединить кабель от
стойки и использовать его. Указания по
повторному присоединению кабеля см. на стр. 26.
Чтобы не допустить падения акустических колонок
Бечевка (в комплект поставки не входит)
Протяните от стены к колонке и хорошо завяжите.
Винт с кольцом на
конце
(в комплект поставки
не входит)
Задняя сторона
колонки
Примерно
150 мм
Стена
например,
Фронтальные
колонки
НЕПРАВИЛЬНО
