Ма
йстер
швидкого
початку
[PT570] Фронтальні колонки
[PT870] Фронтальні колонки та колонки об’ємного
звучання
Підготовка
≥ Щоб уникнути пошкодження та появи подряпин, виконуйте монтаж
колонок на м’якій підстилці.
≥ Використовуйте для монтажу викрутку Philips (не входить у
комплект).
≥ Придбайте відповідні гвинти з вушками для кріплення їх у стінах
або колонах.
≥ Зверніться за інформацією до кваліфікованого будівельника
стосовно кріплення колонок до бетонної стіни або нестійкої
поверхні. Неналежне прикріплення колонок може призвести до
пошкодження стіни або колонок.
напр., Фронтальні колонки
Увага
Не ставайте на підставку. Не допускайте до колонок дітей.

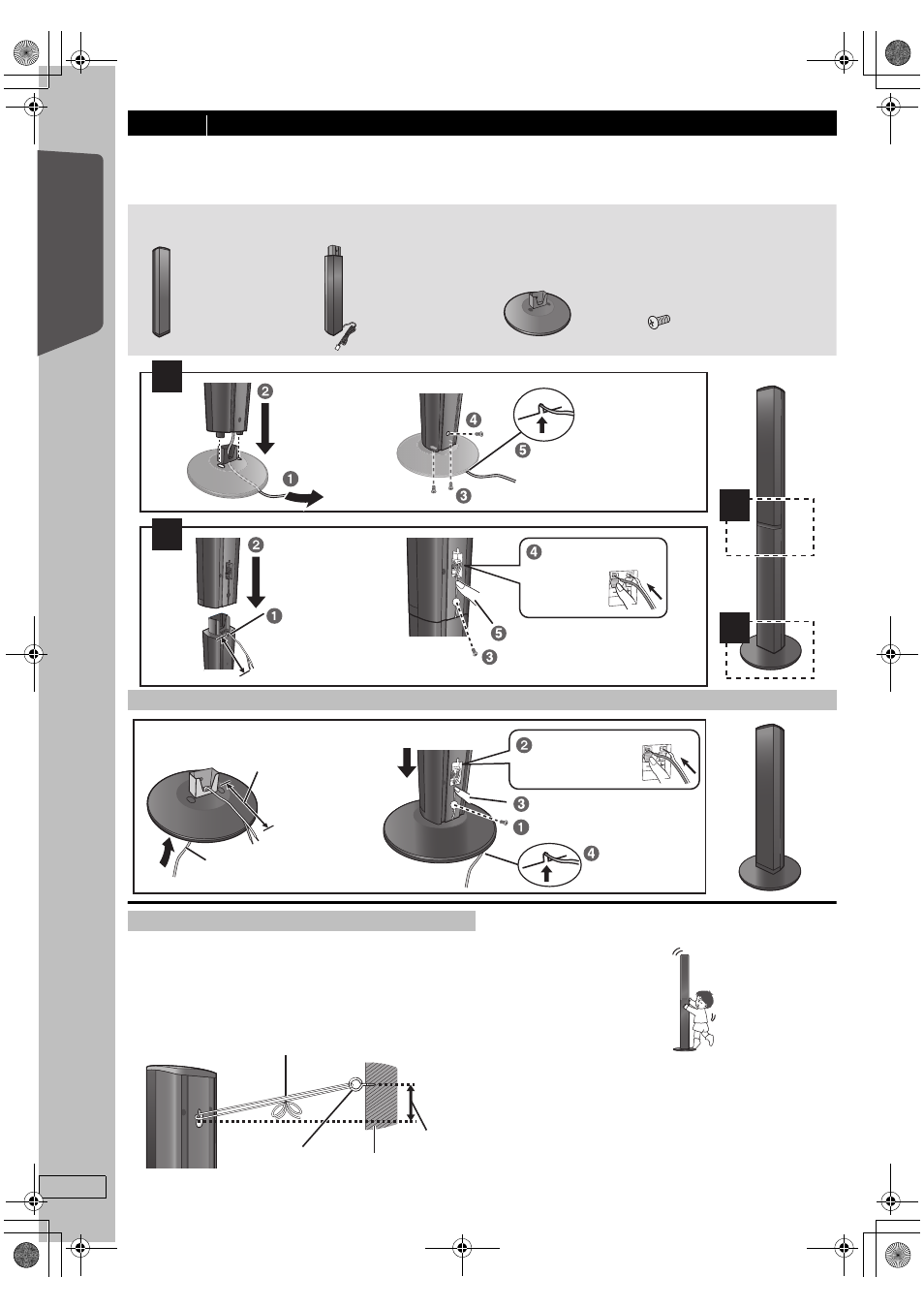

крок 1 Монтаж передніх колонок
Опції складання колонок
Перед початком монтажу, настройки та підключення упевніться, чи наявні у комплекті усі зазначені компоненти.
≥ Небезпека проковтування. Зберігайте гвинти в недоступному для дітей місці.
≥ Щоб розмістити колонки на стіні, див. стор. 26.
[PT570]
2 Фронтальні колонки
[PT870]
2 Фронтальні колонки та
2 колонки об’ємного
звучання
[PT570]
2 Стійки (з кабелями)
[PT870]
4 Стійки (з кабелями)
[PT570] 2 Підставки
[PT870] 4 Підставки
[PT570] 8 Гвинти
[PT870] 16 Гвинти
1
2
2
1
Міцно затягніть.
Помістіть у паз.
Розмістіть кабель
між краями.
Міцно затягніть.
Втисніть у паз.
Вставте кабель
повністю.
i: Білий
j: Синій
Натисніть!
Відстань має бути близько 120 мм.
Відстань має бути
близько 120 мм.
Ви можете від’єднати кабель від
стійки і використовувати його. Для
повторного підключення кабелю див. стор. 26.
Натисніть!
Міцно затягніть.
Втисніть у паз.
Протягніть кабель для підключення
акустичних колонок через основу.
Прикріпіть колонку.
Вставте кабель
повністю.
i: Білий
j: Синій
Помістіть у паз.
Захист колонок від падіння
Шнурок (не входить у комплект)
Протягніть від стіни до колонки та міцно прив’яжіть.
Задня панель
колонки
Стіна
Прибл.
150 мм
Кріпильна петля
(не входить у
комплект)
НЕ РЕКОМЕНДУЄТЬСЯ
напр., Фронтальні колонки
