ПОДКЛюЧЕНИЕ DVD-ПРОИгРЫВАТЕЛЯ/ТЕЛЕВИЗИ-
ОННОЙ ПРИСТАВКИ (КОМПОНЕНТНЫЙ СИгНАЛ)
Компонентный видеосигнал делится на Y (Яркость), Pb
(Синий) и Pr (Красный), что позволяет достичь высокого
качества изображения. Будьте внимательны при под-
ключении компонентного видеосигнала: цвета штеке-
ров соединительного кабеля должны совпадать с цвета-
ми разъемов, к которым вы их подключаете. При
подключении аудио сигнала используйте компонентный
аудио вход (COMPONENT IN).
Конфигурация задней стенки DVD-проигрывателя или
телевизионной приставки может быть различной. При
подключении цвета штекеров соединительных кабелей
должны совпадать с цветами разъемов, к которым они
подключаются.

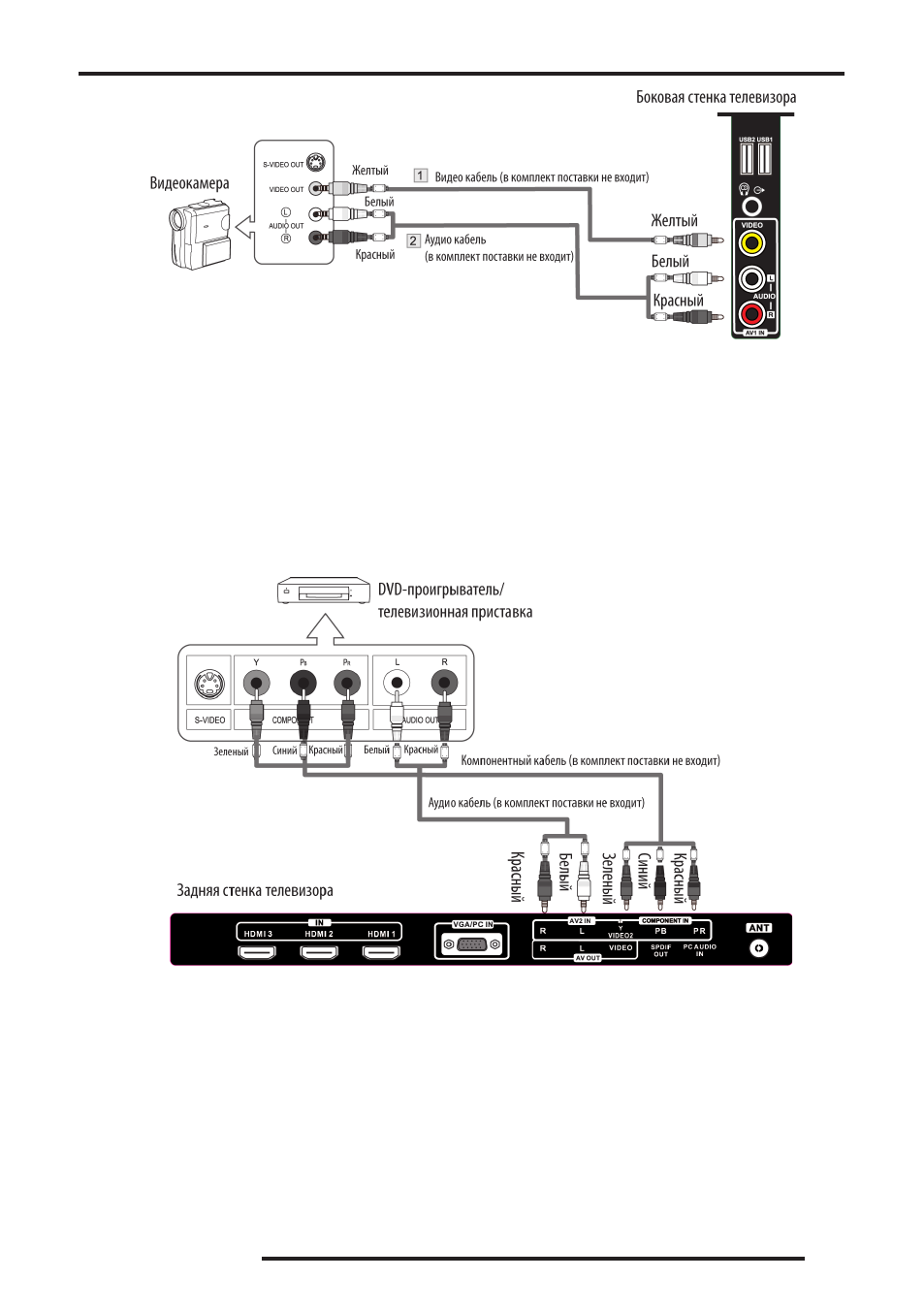

1. Подсоедините три разъема на одном конце кабеля к
разъемам COMPONENT IN (Y-Pb-Pr) на задней стенке
телевизора, а три разъема на другом конце кабеля
подключите к разъемам компонентного выхода
COMPONENT (Y, Pb, Pr) подключаемого оборудова-
ния.
2. С помощью аудио кабеля соедините выходы AUDIO
OUT L-R на задней стенке подключаемого оборудова-
ния с входами COMPONENT IN (R-AUDIO-L) на задней
стенке телевизора.
ПОДКЛюЧЕНИЕ ВИДЕОКАМЕРЫ
Подключив видеокамеру к телевизору, вы сможете про-
сматривать сделанные с помощью камеры записи с по-
мощью телевизора.
Конфигурация задней стенки видеокамеры может быть
различной. При подключении цвета штекеров соедини-
тельных кабелей должны совпадать с цветами разъе-
мов, к которым они подключаются.
1. Видео кабелем соедините видео вход VIDEO (AV1 IN)
на телевизоре с видео выходом VIDEO OUT камеры.
2. Аудио кабелем соедините парный аудио выход
AUDIO OUT R-L на задней стенке видеокамеры с
парным аудио входом AUDIO-L-R на телевизоре.
3. HDMI2, HDMI3) с помощью кабеля переходника DVI в
HDMI либо с использованием адаптера DVI-HDMI.
4. С помощью аудио кабеля соедините аудио выход
AUDIO OUT подключаемого оборудования в аудио
входом PC AUDIO IN на задней стенке телевизора.
