в данной модели телевизора предусмотрены:
• 2 входа AV IN, которые соединяются с выходом
AV DVD-плеера или другого аудио/видео обору-
дования при помощи кабеля с разъёмами RCA.
• Компонентный видео - аудио вход Component
YPbPr, который соединяются с компонентным
(YPbPr) видео и аудио выходами оборудования
при помощи кабеля с разъёмами RCA.
• Вход PC для присоединения компьютера (при
использовании телевизора в качестве компью-
терного монитора), который соединяется с соот-
ветствующим VGA-разъемом на компьютере
при помощи VGA-кабеля. После присоединения
затяните все винты крепления разъемов по ча-
совой стрелке на каждом из концов VGA-кабеля.
Аудио выход компьютера присоедините ко вхо-
ду телевизора PC-AUDIO.
• Разъемы HDMI 1, 2, 3, телевизора, которые сое-
диняются с соответствующими разъемами
HDMI BD/DVD-плеера или другого аудио/видео
устройства при помощи HDMI кабеля.
• На AV выход телевизора может выводиться сиг-
нал в режимах AV1, AV2, ATV.
ПОДКЛюЧЕНИЕ ВИДЕОМАгНИТОфОНА
Конфигурация задней стенки видеомагнитофона может
быть различной. При подключении цвета штекеров сое-
динительных кабелей должны совпадать с цветами
разъемов, к которым они подключаются.
Информацию о просмотре сделанных видеозаписей
смотрите в руководстве по эксплуатации вашего видео-
магнитофона.

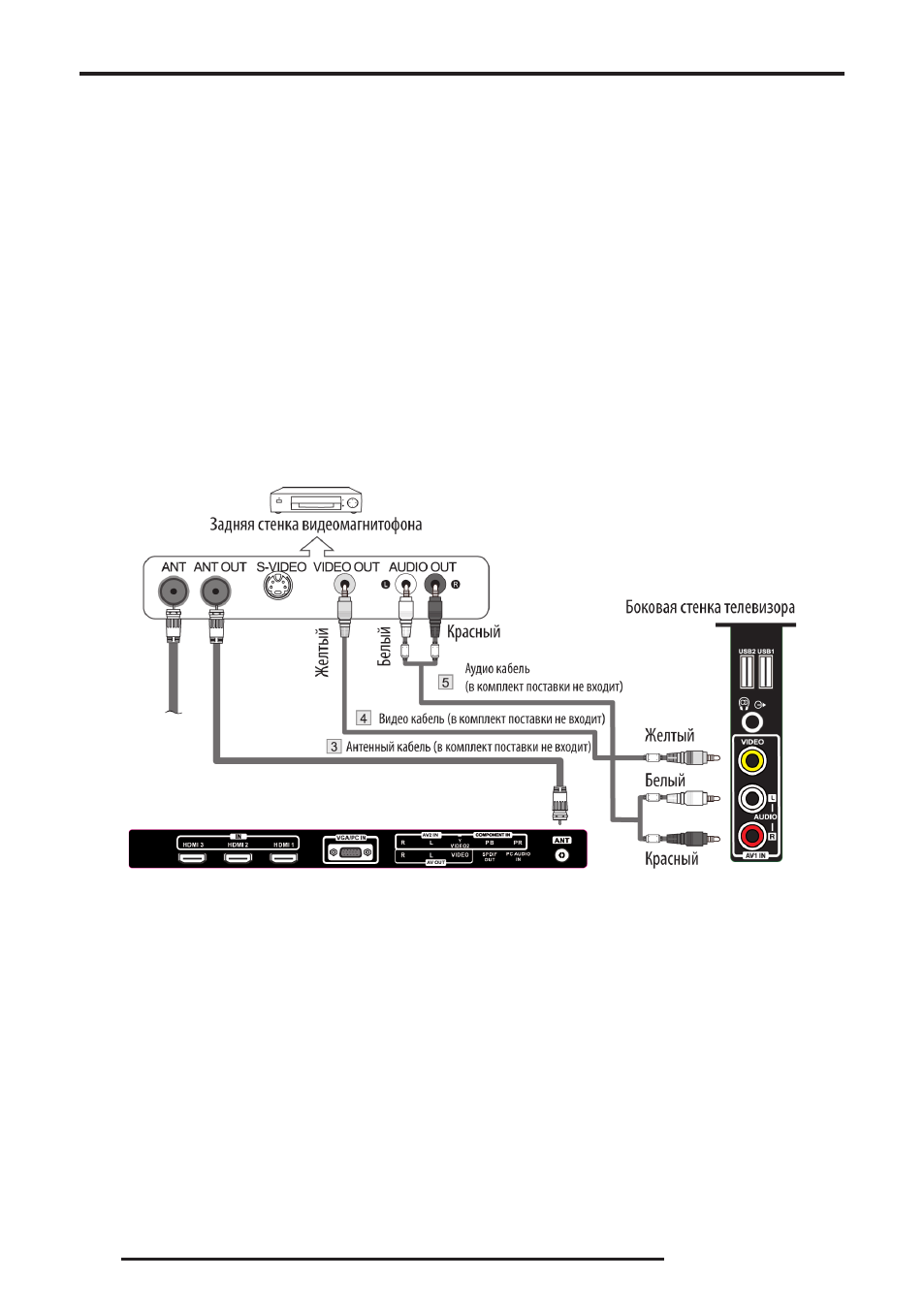

1. Отсоедините от телевизора антенный кабель (если
вы его уже подсоединили).
2. Подключите антенный кабель к входному гнезду
ANT IN для подключения антенны на задней стенке
видеомагнитофона.
3. Антенным кабелем соедините выходное гнездо ANT
OUT видеомагнитофона с входным гнездом ANT те-
левизора.
4. Видео кабелем соедините видео выход VIDEO OUT на
задней стенке видеомагнитофона с видео входом
VIDEO на боковой стенке телевизора.
5. Аудио кабелем соедините парный аудио выход AUDIO
OUT R-L на задней стенке видеомагнитофона с пар-
ным аудио входом AUDIO-L-R (AV1 IN) на задней стен-
ке телевизора. Если видеомагнитофон имеет стерео
аудио выход, используйте аудио кабель Y-типа.
