Подключение системы – Инструкция по эксплуатации Kenwood K-521
Страница 7
7
SPEAKERS
SUB
WOOFER
PRE OUT
DIGITAL OUT
REC OUT
PLAY IN
D.AUDIO
IN
DIGITAL IN
R
R
L
L
SUB
WOOFER
PRE OUT
SPEAKERS
SUB
WOOFER
PRE OUT
DIGITAL OUT
REC OUT
PLAY IN
D.AUDIO
IN
DIGITAL IN
R
R
L
L
DIGITAL OUT
SPEAKERS
R
R
L
L
SUB
WOOFER
PRE OUT
DIGITAL OUT
DIGITAL IN
REC OUT
PLAY IN
D.AUDIO
IN
REC OUT
SPEAKERS
DIGITAL OUT
DIGITAL IN
REC OUT
PLAY IN
D.AUDIO
IN
SUB
WOOFER
PRE OUT
R
L
R
L
PLAY IN
R
L
SPEAKERS
DIGITAL OUT
REC OUT
PLAY IN
DIGITAL IN
SUB
WOOFER
PRE OUT
D.AUDIO
IN
R
R
L
L
DIGITAL IN

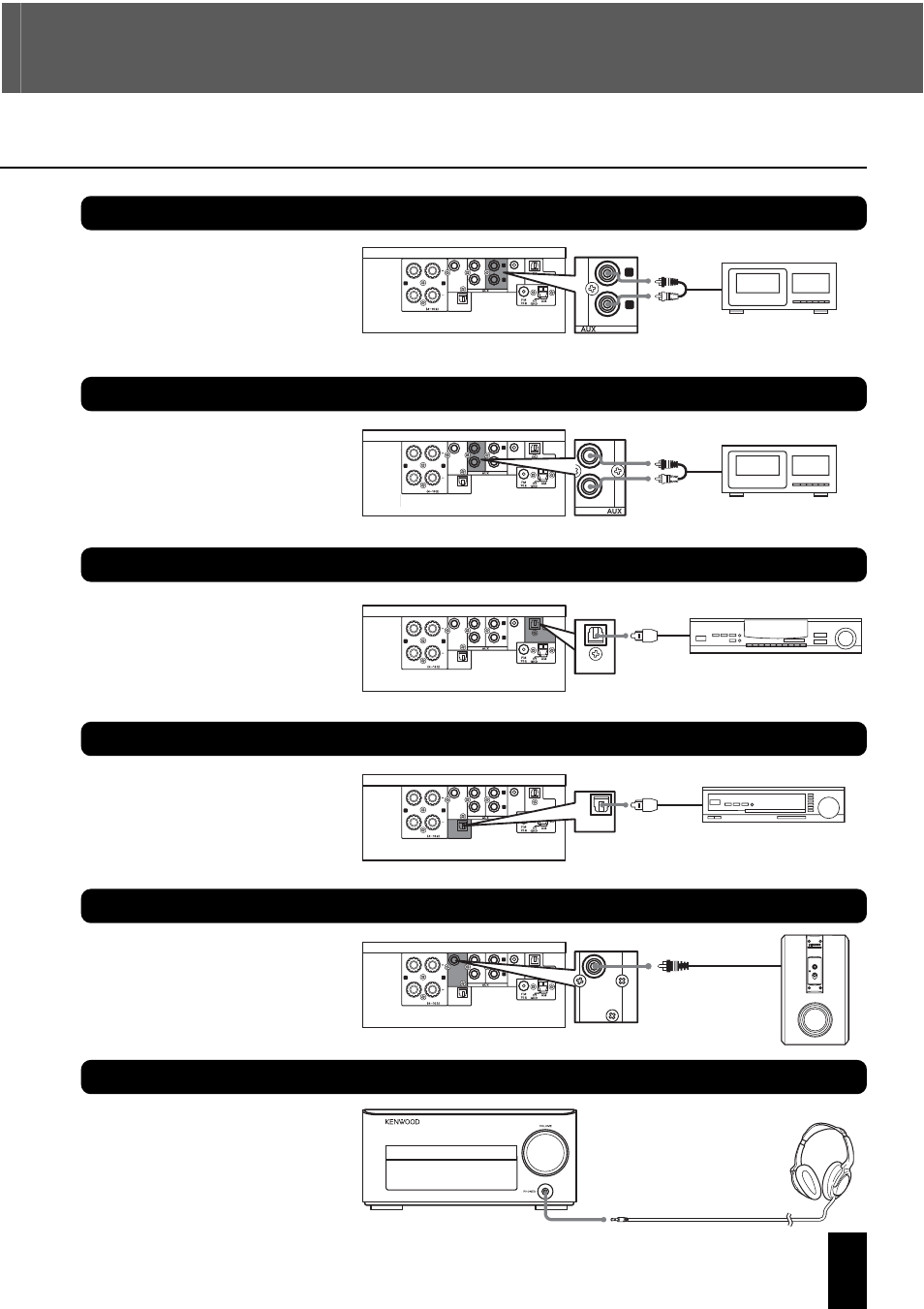

Подключение системы
AUX IN
AUX REC OUT
DIGITAL IN (OPTICAL) (сигналы РСМ)
SUB WOOFER PRE OUT
PHONES
DIGITAL OUT (OPTICAL) (сигналы РСМ)
Соедините аудиовыход внешнего уст-
ройства (например, кассетной деки) с
гнездами [AUX IN] на задней панели ос-
новного блока системы.
- На вход [AUX IN] подается аналоговый
аудиосигнал.
Аудиовыход
Кассетная дека и т.д.
Соедините аудиовход внешнего устрой-
ства (например, кассетной деки) с гнез-
дами [AUX REC OUT] на задней панели
основного блока системы.
- На выход [AUX REC OUT] поступает
аналоговый аудиосигнал.
Соедините цифровой оптический выход
внешнего устройства (например, цифро-
вого тюнера) с цифровым оптическим
входом DIGITAL IN (OPTICAL) на задней
панели основного блока.
- На внешнем устройстве установите тип
выходного цифрового аудиосигнала
РСМ.
Аудиовход
Кассетная дека и т.д.
Цифровой тюнер и т.д.
Цифровой оптический
выход (сигналы РСМ)
Соедините цифровой оптический вход
цифрового аудиоустройства с цифровым
оптическим выходом DIGITAL OUT
(OPTICAL) на задней панели основного
блока.
Цифровое аудиоустройство
Цифровой оптический выход (сигналы РСМ)
Подключайте сабвуфер с встроенным
усилителем (например, SW-40HT (приоб-
ретается дополнительно)) к гнезду [SUB
WOOFER PRE OUT] на задней панели
основного блока системы.
Активный
сабвуфер
Подключайте наушники с 3,5-мм стерео-
фоническим миништекером к гнезду
[PHONES] на лицевой панели основно-
го блока системы.
Предупреждаем, что избыточное звуко-
вое давление головных телефонов или
наушников может привести к потере слу-
ха.
ПРЕДОСТЕРЕЖЕНИЕ
Избыточное звуковое дав-
ление головных телефонов
или наушников может при-
вести к потере слуха.
