Подключение системы
Основные подключения
Предупреждение
по подключению
До тех пор, пока не будут выполнены все основные соединения, не подключайте сетевой
шнур к сетевой розетке. Перед отключением подключенного кабеля или шнура всегда выклю-
чайте питание системы и отключайте сетевой шнур от сетевой розетки.
Убеждайтесь в надежности подключения всех кабелей. Ненадежное подключе-
ние может привести к возникновению шумов или отсутствию звука совсем.
Комнатная антенна
диапазона FM
Рамочная антенна диапазона АМ
Предупреждение по установке
внешней антенны
Правая акусти-
ческая система
Левая акусти-
ческая система
Т.к. установка антенны требуется определенных навыков и опыта,
перед установкой антенны всегда консультируйтесь с дилером. Ан-
тенна не должна располагаться вблизи силовых проводов элект-
ропитания. В противном случае при падении антенны Вы можете
получить удар электрическим током.

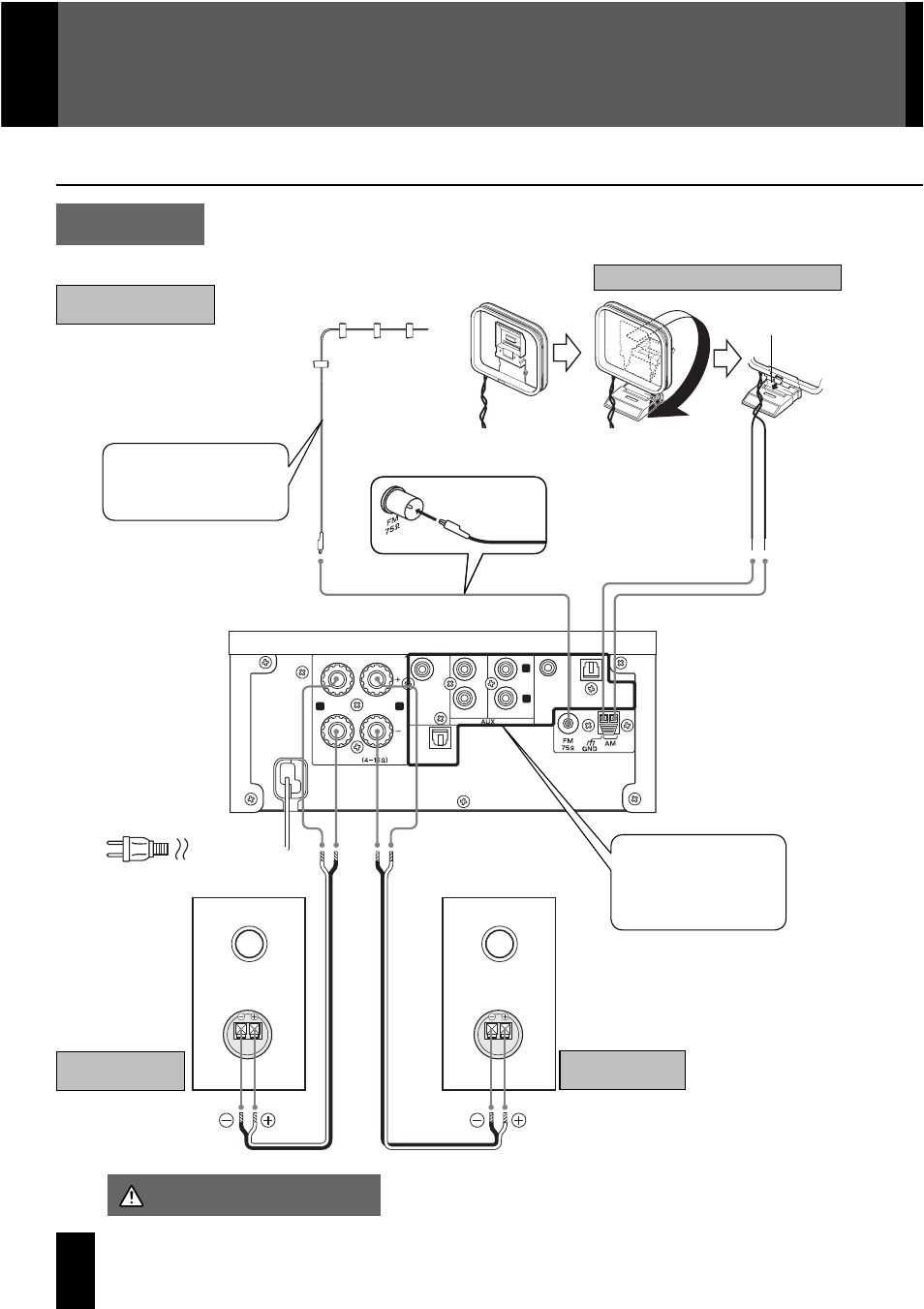

(1) Подключите провод к гнезду
[FM75].
(2) Найдите положение антенны,
обеспечивающее наилучшее
качество приема сигнала.
(3) Зафиксируйте антенну в
найденном положении.
Найдите положение
и направление,
обеспечивающие
наилучший прием.
Вставьте в паз.
Сетевой шнур
- Надежно подклю-
чите сетевую вилку к
сетевой розетке.
К сетевой розетке
Для получения допол-
нительной информации
обратитесь к разделу
«Подключение прочих
(дополнительно приоб-
ретаемых) устройств».
Правая и левая акустические системы не
отличаются друг от друга.
