УКАЗАТЕЛЬ (продолжение)

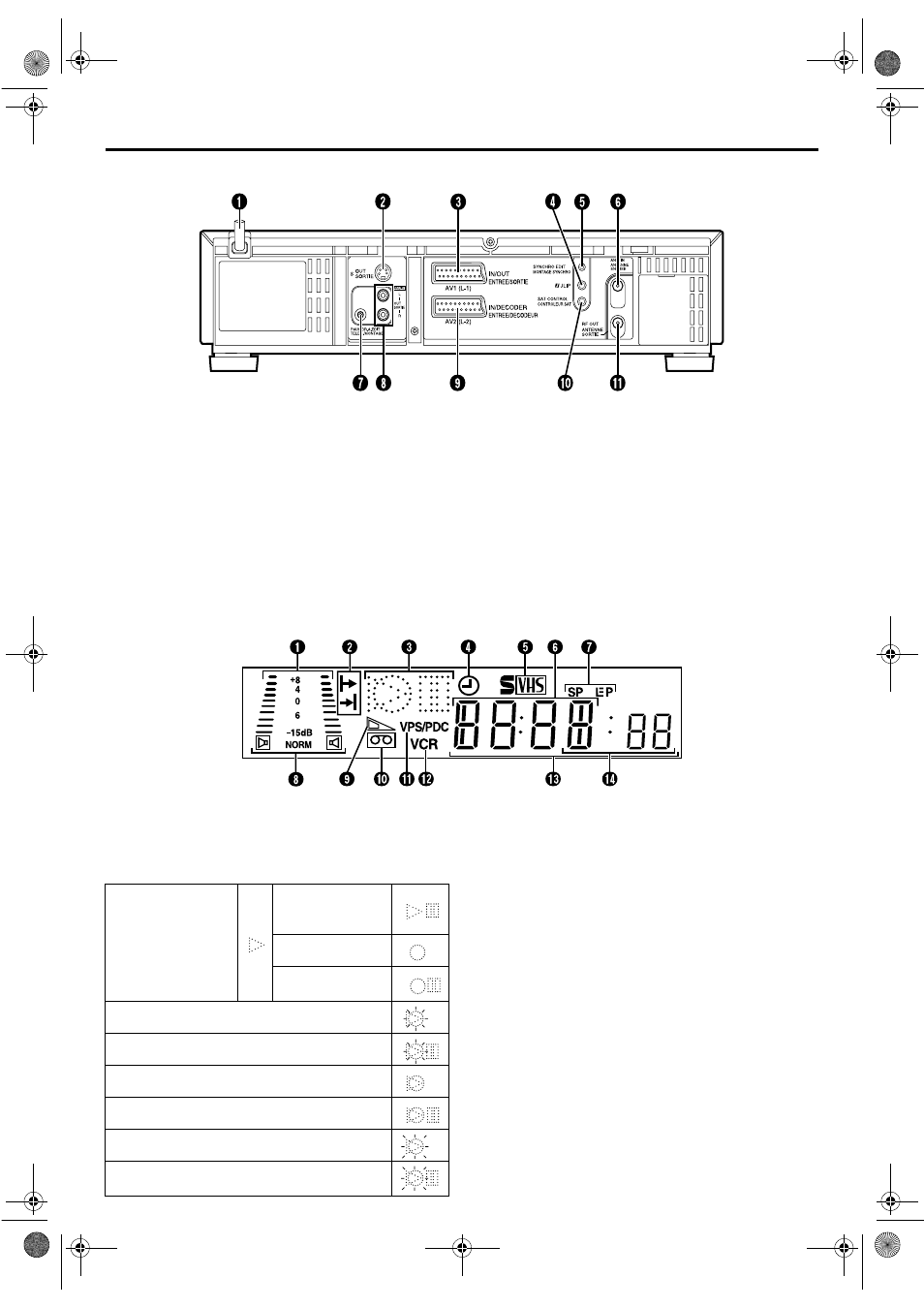

ВИД СЗАДИ
A Сетевой шнур ੬ стр. 10
B Разъем S OUT (выход S-видео) ੬ стр. 11
C Разъем AV1 (L-1) IN/OUT (вход/выход)
੬ стр. 10, 56, 66, 67
D Разъем J [разъем JLIP (протокол обмена
стандартными уровнями)]
੬ стр. 65
E Разъем SYNCHRO EDIT
(синхронный монтаж)
੬ стр. 64
F Разъем ANT. IN (вход антенны) ੬ стр. 10
G Разъем дистанционного управления PAUSE
੬ стр. 53
Разъем R.A.EDIT (монтаж сборки в
произвольном порядке)
੬ стр. 62
H Разъемы AUDIO OUT (L/R) (выход звукового
сигнала (левый/правый))
੬ стр. 68
I Разъем AV2 (L-2) IN/DECODER
(вход/декодер)
੬ стр. 17, 56, 66, 67
J Разъем SAT CONTROL (управление
спутниковым тюнером)
੬ стр. 17
K Разъем RF OUT (выход РЧ) ੬ стр. 10
ПЕРЕДНЯЯ ДИСПЛЕЙНАЯ ПАНЕЛЬ
A Система компенсации искажений
изображения B.E.S.T.
੬ стр. 31
Индикатор уровня громкости
੬ стр. 29
B Индикаторы времени программы ੬ стр. 36
C Cимвольные индикаторы режима
D Индикатор “Таймер” ੬ стр. 35, 37
E Индикатор S-VHS ੬ стр. 29, 72
F Индикация канала/часов ੬ стр. 15
G Индикаторы скорости ленты ੬ стр. 26
H Индикатор режима звука ੬ стр. 23
I Индикатор оставшегося времени на ленте
੬ стр. 27
J Значок “Кассета загружена”
K Индикатор режима VPS/PDC* ੬ стр. 35, 37
* Запись в режиме PDC невозможна в Восточной Европе.
L Индикатор видеомагнитофона (VCR)
੬ стр. 27
M Индикация счетчика/оставшейся ленты
(Cчетчик может высвечивать до
+/– “19:59:59”. Если время воспроизведения
или записи превышает этот предел,
индикация начинает отсчитываться с
“0:00:00”.)
N Индикация режима (L-1, L-2, F-1, S-1 или
SAT*)
* Когда установлен режим “СПУТНИК” для позиции “L-2
ВЫБРАТЬ” (
੬
стр. 55), вместо индикации “L-2” появляется
“SAT”.
ВОСПРОИЗВЕДЕ-
НИЕ:
ИЗМЕНЯЕМЫЙ
ПОИСК ВПЕРЕД/
НАЗАД:
СТОП-КАДР:
ЗАМЕДЛЕННЫЙ
ПРОСМОТР:
ЗАПИСЬ:
ПАУЗА ПРИ
ЗАПИСИ:
АУДИО ПЕРЕЗАПИСЬ:
ПАУЗА АУДИО ПЕРЕЗАПИСИ:
ВСТАВКА:
ПАУЗА ВСТАВКИ:
АУДИО-ВИДЕО ВСТАВКА:
ПАУЗА МОНТАЖА АУДИО-ВИДЕО
ВСТАВКИ:
