6

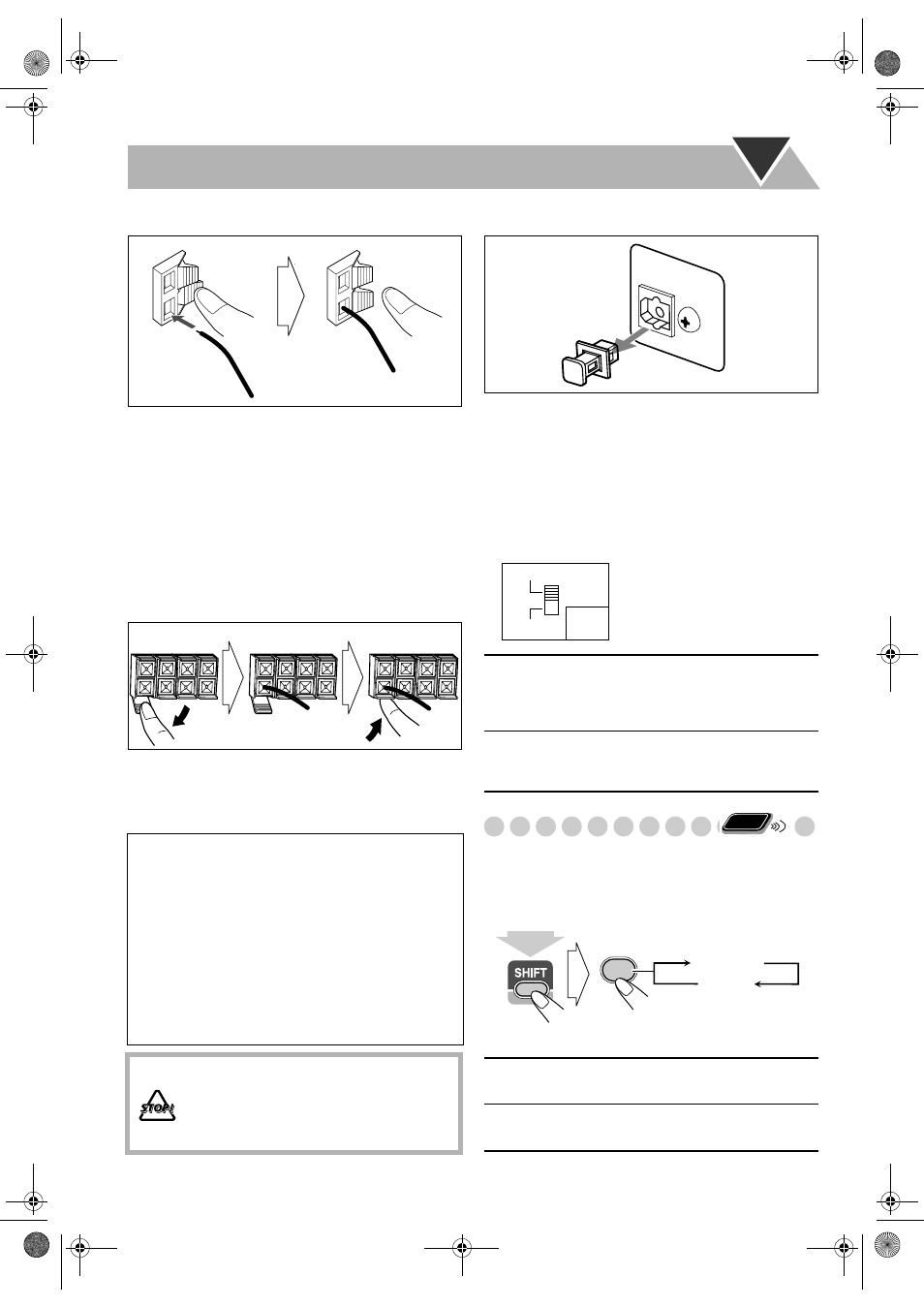

Подключение рамочной антенны АМ
• Если провод рамочной антенны АМ или провода
динамиков покрыты изоляцией, удалите изоляцию с
конца каждого провода.
• Убедитесь в том, что антенна не соприкасается с
какими-либо другими разъемами и соединительными
кабелями. Для предотвращения помех располагайте
антенны подальше от металлических деталей этой
системы, соединительных кабелей и кабеля питания.
Подключение кабелей динамиков
Подключите правый динамик к разъемам RIGHT, а
левый динамик к разъемам LEFT.
При подключении кабелей динамиков соблюдайте
полярность разъемов:
• Для разъемов LOW: красный кабель к (+), а черный к (–).
• Для разъемов HIGH: серый кабель к (+), а синий к (–).
Подключение цифрового звука
Перед подключением оптического цифрового кабеля
удалите защитный колпачок с разъема DVD OPTICAL
DIGITAL OUT.
Для выбора видео сигнала
При подключении телевизора Вы можете использовать один
из разъемов видео выхода—COMPONENT или AV OUT.
После подключения телевизора настройте тип видео
сигнала в соответствии с Вашим телевизором.
Изменение режима развертки
Эта система поддерживает прогрессивную развертку.
При подключении прогрессивного телевизора к
гнездам COMPONENT Вы можете просматривать
высококачественное изображение от встроенного
проигрывателя DVD, выбрав режим “PROGRE”.
Динамики этого устройство обладают магнитным
экранированием, но в зависимости от того, как
динамик установлен, на экране телевизора возможны
цветовые помехи. При установке динамиков примите
к сведению следующую информацию.
– При установке динамиков около телевизора отключите
питание Вашего телевизора или отключите его от сети.
Выждите около 30 минут перед повторным
включением телевизора.
При использовании некоторых телевизоров помехи
возможны даже после выполнения этой процедуры. В этом
случае отодвиньте динамики подальше от телевизора.
• НЕ подключайте более одного динамика
к одному разъему.
• НЕ допускайте контактов кабелей
динамиков с металлическими деталями
этой системы.
1 Удерживайте
2 Вставьте
3 Отпустите
1 Откройте 2 Вставьте 3 Закройте
Y/C Выберите этот режим для того, чтобы
сигналы S-Video выводились через разъем
AV OUT, или для передачи компонентных
сигналов через гнезда COMPONENT.
RGB Выберите этот режим для вывода
композитных видео сигналов или сигналов
RGB через разъем AV OUT.
PROGRE Прогрессивная развертка.
Для прогрессивного телевизора.
INTER Чересстрочная развертка.
Для обычного телевизора.
DVD OPTICAL
DIGITAL OUT
PCM/STREAM
RGB
Y/C
VIDEO
OUT
SELECT
Remote
ONLY
PROGRESSIVE
0
PROGRE
INTER
(одновременно)
