7 77
Техническое обслуживание
Регулировка после замены блока
передних фар
Если на автомобиле был проведён
ремонт передней части кузова и узла
передних фар, необходимо проверить
направление передних фал,

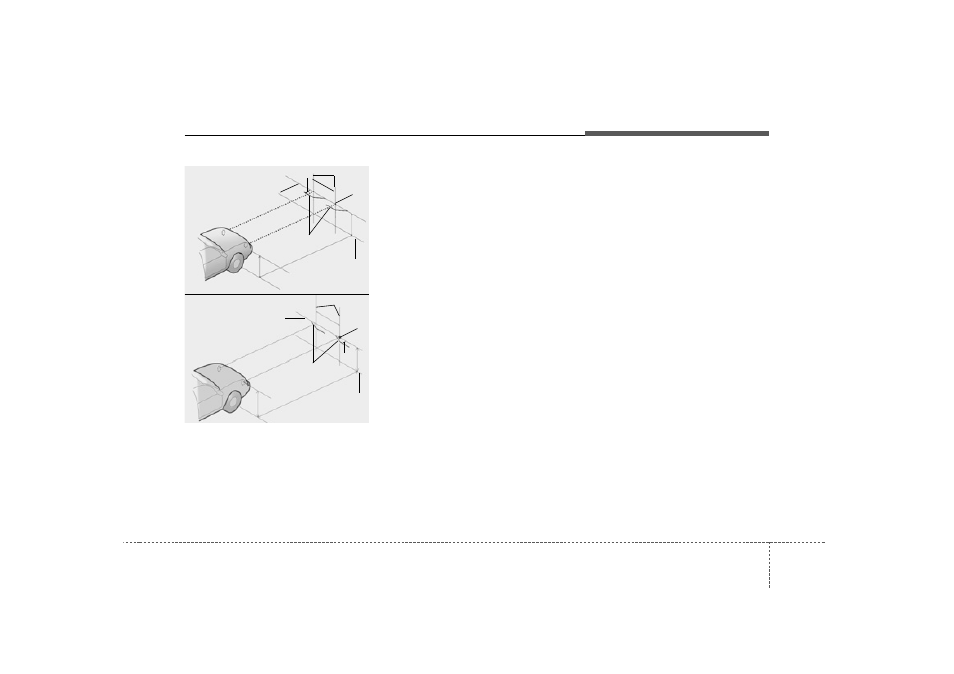

используя испытательный экран, как
показано на иллюстрации. Включите
выключатель передних фар.
( Положение нижнего луча)
1. Отрегулируйте передние фары
таким образом, чтобы главная ось
луча была параллельна
центральной линии кузова и
выровнена с точкой “P”, показанной
на иллюстрации.
2. Пунктирные линии на иллюстрации
показывают центр фар.
“H” : 687 мм (27 дюймов)
Горизонтальная центральная линия
фар от земли
“W” : 1 308 мм (51,5 дюйма)
Расстояние между центрами передних
фар
“L” : 3 000 мм (118,11 дюйма)
Расстояние между передними фарами
и стенкой, по которой производится
испытание фар
G290B01B
G290B01JM-D
Автомобиль с пpaвым
расположением руля
Автомобиль с левым
расположением руля
Горизонтальная линия
Вертикальная линия
“P”
H
H
H
H
L
L
Линия среза
Линия земли
30 mm
30 mm
W
W
Горизонтальная линия
Вертикальная линия
“P”
Линия земли
Линия среза
