Органы управления и индикации – Инструкция по эксплуатации Pioneer EFX-500-R
Страница 12
12

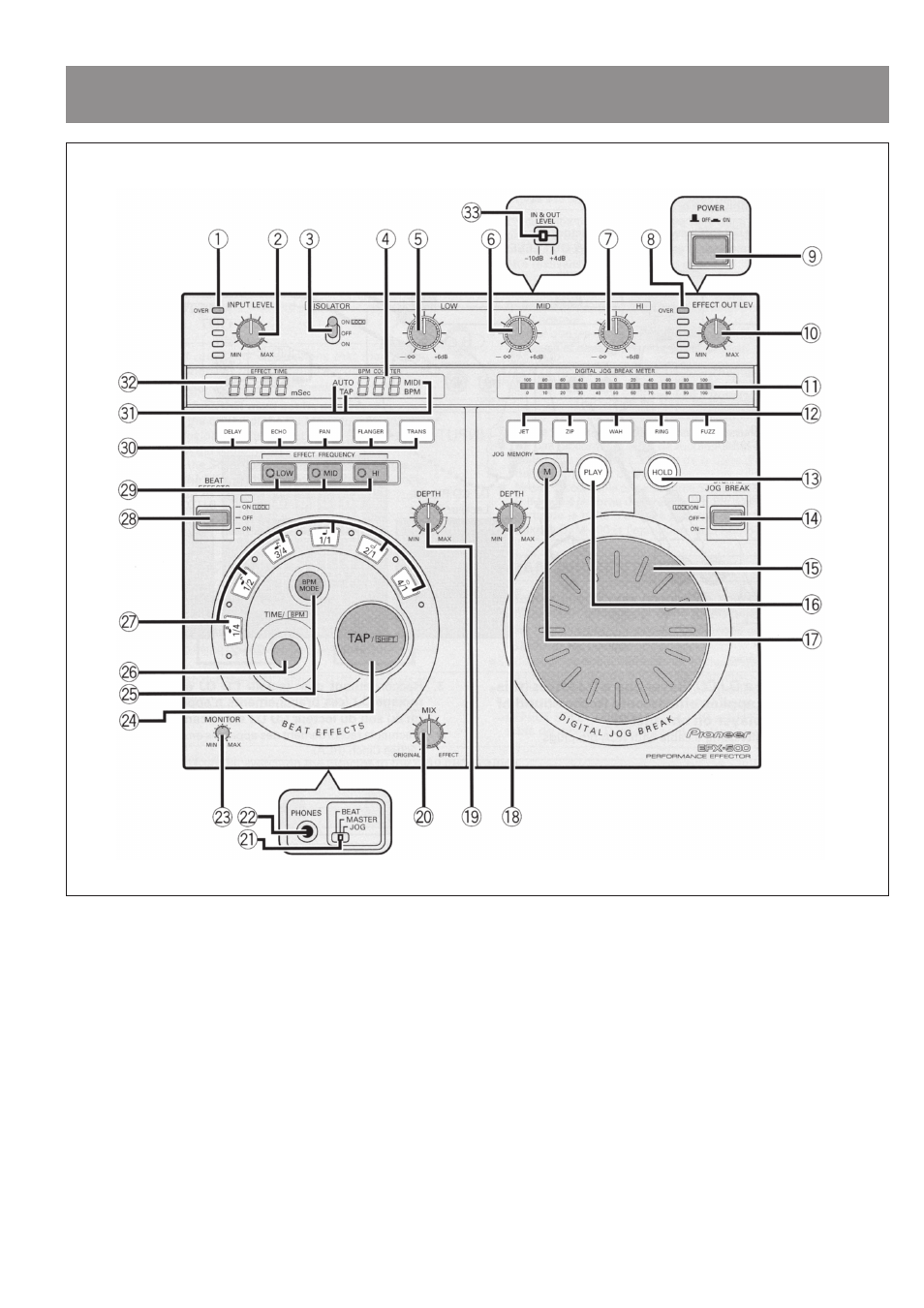

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ
Для получения более подробной информации о использовании
каждого регулятора обратитесь на страницы, указанные в скоб
ках (стр. ХХ).
1
Счетчик уровня входа (стр. 14)
Служит для отображения уровня входящего сигнала. Когда
установлен слишком высокий уровень входа, загорается ин
дикатор “OVER”.
2
Регулятор INPUT LEVEL (стр. 14)
Служит для настройки уровня входного сигнала в диапазоне
от
∞ до +6 дБ.
3
Переключатель ISOLATOR (стр. 15)
Служит для включения и выключения устройства развязки. В
центральном положении устройство отключено, а в заднем –
включено и зафиксировано. При перемещении в переднюю
позицию устройство развязки временно включается, а при
возвращении в центральное положение – отключается.
4
Счетчик ВРМ
Служит для отображения ВРМ (такты в минуту). Если изме
рение ВРМ не может быть осуществлено, счетчик мигает.
5
Регулятор ISOLATOR LOW (стр. 15)
Служит для настройки низкочастотного звучания входного
сигнала. В центральном положении воспроизводится ров
ный звук; в положении
∞ звук не воспроизводится.
6
Регулятор ISOLATOR MID (стр. 15)
Служит для настройки среднечастотного звучания входного
сигнала. В центральном положении воспроизводится ров
ный звук; в положении
∞ звук не воспроизводится.
7
Регулятор ISOLATOR HI (стр. 15)
Служит для настройки высокочастотного звучания входного
сигнала. В центральном положении воспроизводится ров
ный звук; в положении
∞ звук не воспроизводится.
8
Счетчик выходного уровня эффектов (стр. 14)
Служит для отображения выходного уровня эффектов. Когда
установлен слишком высокий уровень выхода, загорается
индикатор “OVER”.
