36
РУ

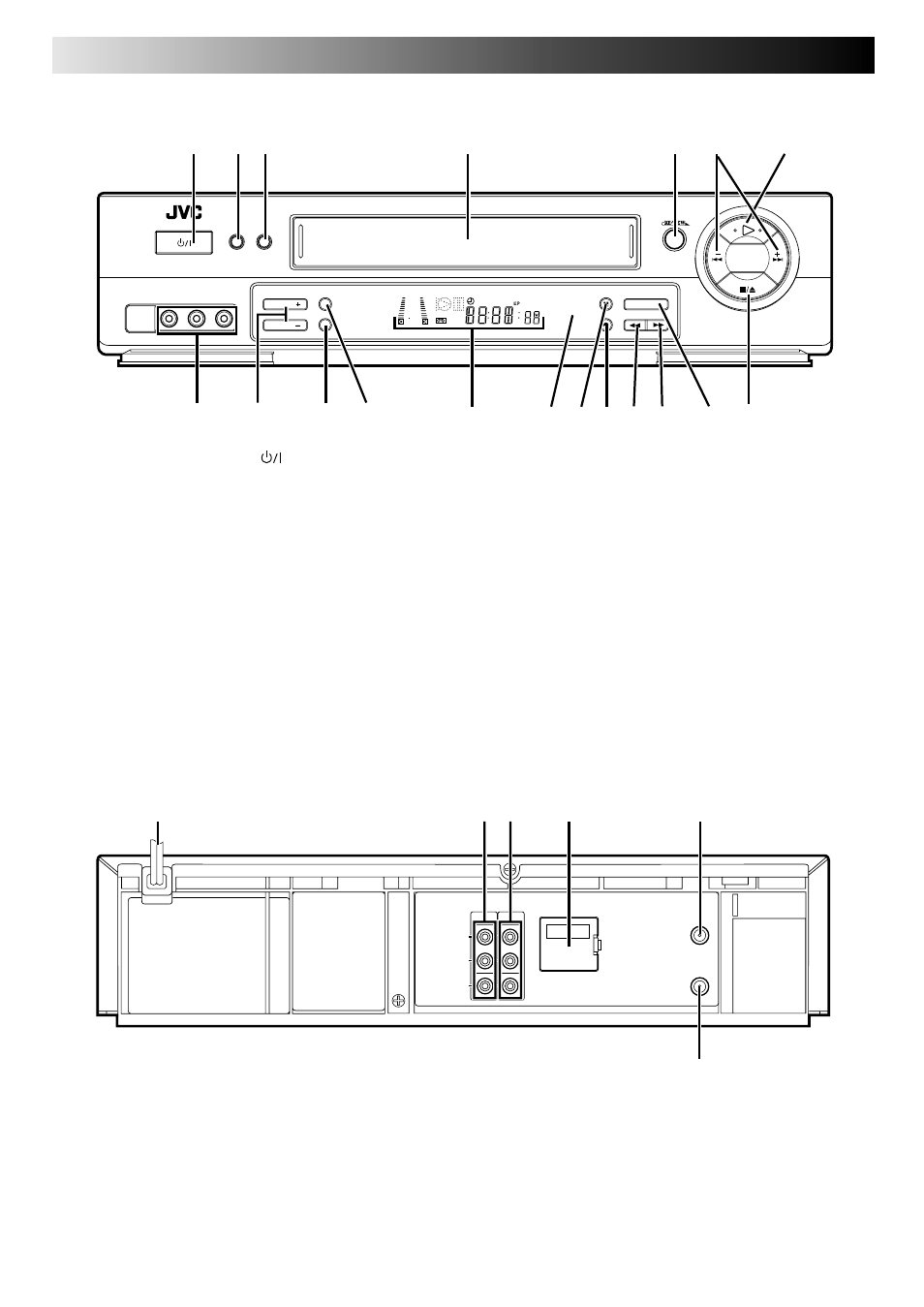

УКАЗАТЕЛЬ
COLOUR SYSTEM
DISPLAY
COUNTER RESET
TV PROG
TVPROG
TIMER
STANDBY/ON
SP/LP/EP
PUSH JOG
VIDEO
(MONO)
L–AUDIO–R
REVIEW
SP
+8
4
0
6
15dB
NORM
1
4
2 3
7
5 6
# $ %
0 !
8
9
@
*
^ &
(
VIDEO
AUDIO
L
(MONO)
R
IN
OUT
ANT. IN
RF OUT
5
4
2
6
1
3
4
Отделение для литиевой батарейки
੬ стр. 5
5
Разъем ВХОД АНТЕННЫ
੬ стр. 3
6
Разъем ВЫХОД RF
੬ стр. 3
1
Сетевой шнур
੬ стр. 3
3
Выходные разъемы AUDIO/VIDEO/IN
੬ стр. 24
3
Выходные разъемы AUDIO/VIDEO/OUT
੬ стр. 3, 24
ВИД CПEPEДИ
1
Кнопка ОЖИДАНИЕ/ВКЛ
੬ стр. 8
2
Кнопка TIMER (ТАЙМЕР)
੬ стр. 19
3
Кнопка SP/LP/EP (НОРМАЛЬНЫЙ/
ДОЛГОИГРАЮЩИЙ/СВЕРХДОЛГОИГРАЮЩИЙ)
੬ стр. 14
4
Отверстие для загрузки кассеты
5
Кнопка REVIEW (ОСМОТР),
੬ стр. 13
6
Кнопка PUSH LOG
™£
,
੬ стр. 11
7
Кнопка ВОСПРОИЗВЕДЕНИЕ
੬ стр. 10
8
Входные разъемы VIDEO/AUDIO
੬ стр. 25
9
Кнопки ТЕЛЕВИЗИОННАЯ ПРОГРАММА +/–
੬ стр. 14
0
Кнопка DISPLAY (ДИСПЛЕЙ) ,
੬ стр. 15
!
Кнопка COUNTER RESET (СБРОС СЧЕТЧИКА),
੬ стр. 15
@
Дисплей
੬ стр. 37
#
Окно приемника ИК сигнала
$
Кнопка ПАУЗА
੬ стр. 11
%
Кнопка ЗАПИСЬ
੬ стр. 14
^
Кнопка ПЕРЕМОТКА НАЗАД [REW]
੬ стр. 10, 11
&
Кнопка БЫСТРАЯ ПЕРЕМОТКА ВПЕРЕД [FF]
੬ стр. 10, 11
*
Кнопка СИСТЕМА ЦВЕТНОГО ТЕЛЕВИДЕНИЯ
੬ стр. 26
(
Кнопка СТОП/ВЫГРУЗКА КАССЕТЫ
੬ стр. 10
ВИД C3AДИ
