161
Информация технического характера

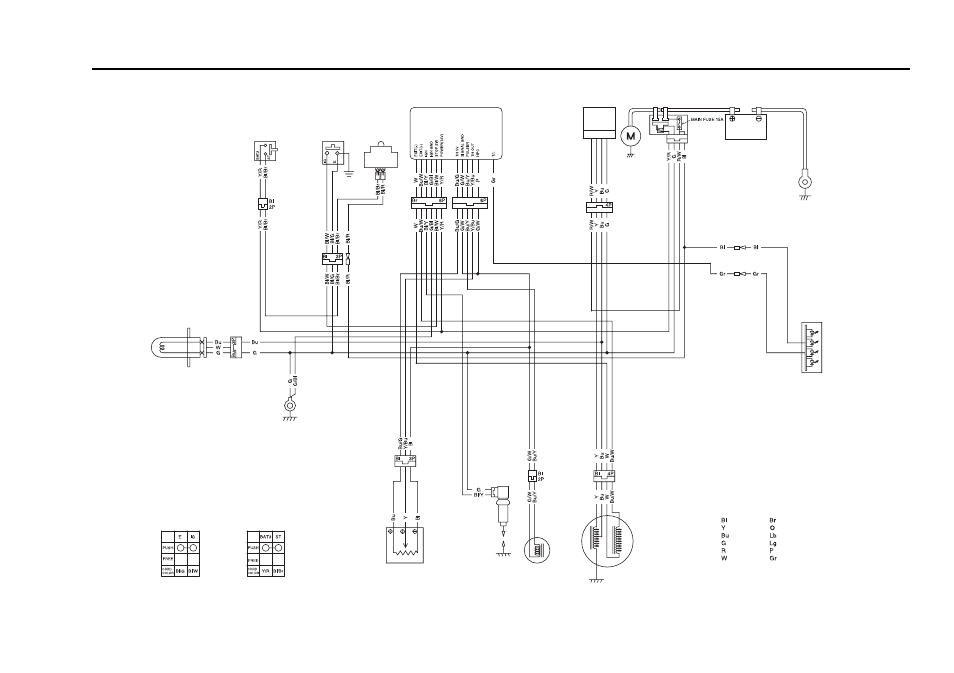

Коммутационная схема
КНОПКА
СТАРТЕРА
ВЫКЛЮЧАТЕЛЬ
ДВИГАТЕЛЯ
КОНЦЕВОЙ
ВЫКЛЮЧАТЕЛЬ
СЦЕПЛЕНИЯ
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ ЗАЖИГАНИЯ
ВЫПРЯМИТЕЛЬ/РЕГУЛЯТОР
НАПРЯЖЕНИЯ
ЭЛЕКТРОМАГНИТНЫЙ ВЫКЛЮЧАТЕЛЬ
СТАРТЕРА
СТАРТЕР
АККУМУЛЯТОРНАЯ БАТАРЕЯ
12 В 4 А Ч
ЗАДНИЙ
ФОНАРЬ
ГЕНЕРАТОР
ИМПУЛЬСНЫЙ ГЕНЕРАТОР
ЗАЖИГАНИЯ
СВЕЧА ЗАЖИГАНИЯ
КАТУШКА ЗАЖИГАНИЯ
ДАТЧИК ПОЛОЖЕНИЯ
ДРОССЕЛЬНОЙ ЗАСЛОНКИ
ЦЕЛОСТНОСТЬ ЦЕПИ
КНОПКИ СТАРТЕРА
ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ
ЦЕЛОСТНОСТЬ ЦЕПИ
ФАРА
12 В 35 ВТ
ЧЕРНЫЙ
ЖЕЛТЫЙ
СИНИЙ
ЗЕЛЕНЫЙ
БЕЛЫЙ
КРАСНЫЙ
КОРИЧНЕВЫЙ
ОРАНЖЕВЫЙ
ГОЛУБОЙ
СЕРЫЙ
РОЗОВЫЙ
СВЕТЛО ЗЕЛЕНЫЙ
