Инструкция по эксплуатации HONDA CRF250X (2006)
Страница 102

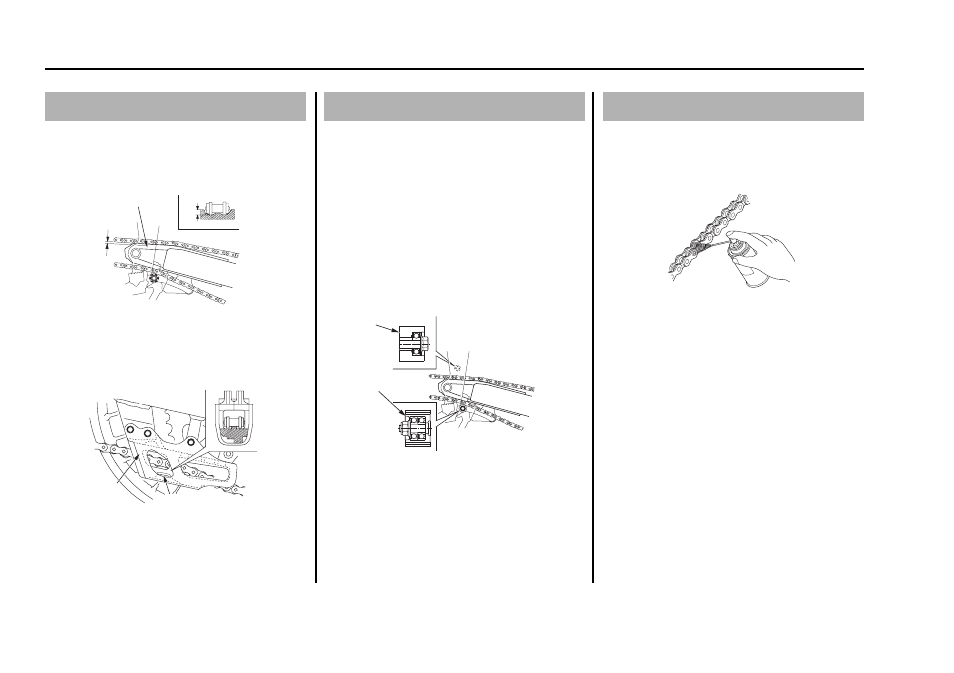

1. Проверьте износ ползуна направляющей (1)
приводной цепи.
Если износ превышает 5 мм, ползун подлежит
замене.
(1) ползун направляющей приводной цепи
2. Проверьте износ ползуна направляющей (2)
приводной цепи. Направляющая приводной цепи
подлежит замене, если ее рабочая поверхность
достигла выреза (3).
(2) ползун направляющей приводной цепи
(3) линия предельного износа
1. Измерьте диаметр роликов приводной цепи.
Изношенные до минимально допустимого предела
ролики подлежат замене.
Минимально допустимый предел:
ВЕРХНИЙ РОЛИК: 29 мм
НИЖНИЙ РОЛИК: 31 мм
2. Замена ролика производится следующим образом.
Установите верхний ролик приводной цепи
(зеленого цвета) (1) и нижний ролик приводной цепи
(черного цвета) (2) как показано на рисунке.
Затяните болт и гайку ролика приводной цепи
рекомендованным моментом.
Болт верхнего ролика:
12 Нм
Гайка нижнего ролика:
12 Нм
(1) верхний ролик
(2) нижний ролик
приводной цепи
приводной цепи
Тщательно смажьте приводную цепь трансмиссионным
маслом № 80 90 или специальной смазкой для цепей с
кольцевыми уплотнителями (O ring). Удалите излишки
смазки
96
Обслуживание мотоцикла Honda
Приводная цепь
Ползуны приводной цепи
Ролики приводной цепи
Смазка
(1)
(2)
(3)
(1)
(2)
