5
Twage 24V
Возможности автосигнализации
Охраняемые зоны автомобиля
· Двигатель – от запуска (реле блокировки)
· Двери, капот, багажник – от открывания (кнопочные выключатели)
· Кабина, окна – от толчков и ударов (двухуровневый датчик удара)
· Кузов, салон – от проникновения (беспроводные герконовые датчики)
· Зажигание – от включения (вход контроля включения зажигания)
· Стояночный тормоз – от выключения (кнопочный выключатель)
Защищенность автосигнализации
· Динамический код управления, защищенный от подбора и перехвата
· Ограничение количества циклов тревоги
· Прерывание сигналов тревоги без выключения режима охраны
· Запоминание исходного состояния сигнализации при отключении питания
· Персональный код экстренного отключения
Защитные и противоугонные функции
· до 17 независимых зон охраны (включая 8 удаленных зон)
· Звуковые и световые сигналы тревоги при срабатывании охранных датчиков
· Подача сигналов оповещения о тревоге на брелок c обратной связью
· Программируемый выход на блокировку двигателя: НР / НЗ тип контактов
· Программируемый режим иммобилизатора
· Два режима включения функции антиограбления
· Безопасная блокировка двигателя в режиме антиограбления
· Режим «паника»
Самодиагностика и индикация режимов работы
· Контроль состояния автомобиля, режимов работы и причин срабатывания
сигнализации по светодиодному индикатору на приборной панеле и по
индикаторам на брелке с обратной связью
· Автоматический контроль охранных датчиков с отключением неисправных и
сообщением об этом
· Звуковая и световая индикация факта срабатывания сигнализации
· Светодиодная индикация исправности концевых выключателей дверей, капота,
багажника
44
Инструкция по эксплуатации и установке

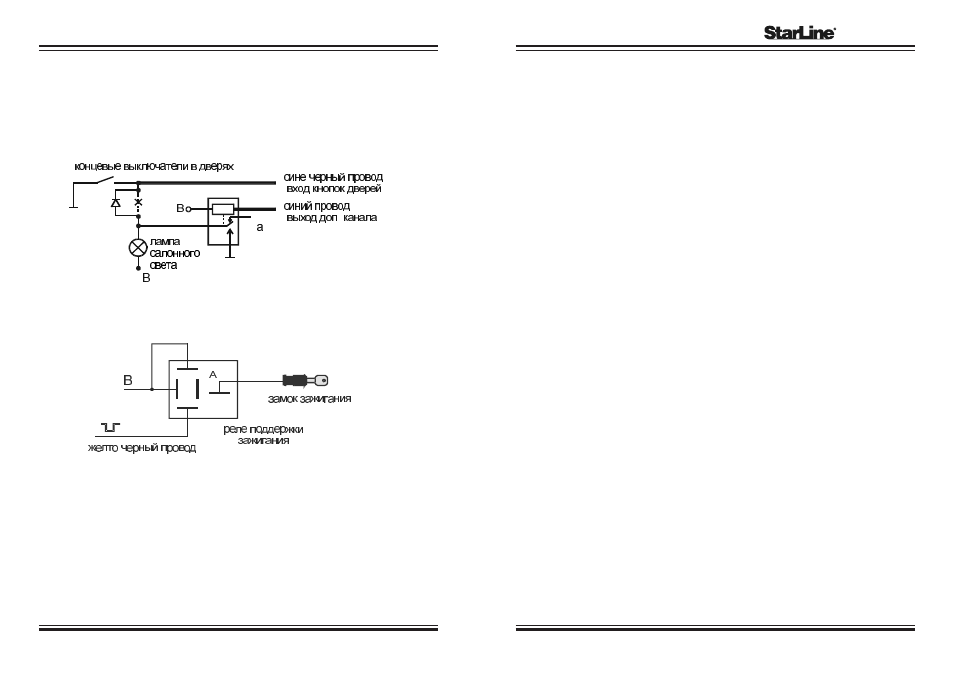

Подключение к салонному освещению
Сигнализация имеет выход, который может быть использован для подключения
к салонному освещению и реализации функции «вежливой подсветки салона»
(синий провод). Для этого дополнительный канал 2 должен быть
запрограммирован в режим активизации при выключении режима охраны
(функция 7). Пример схемы подключения показан на рисунке.
Схема подключения внешнего реле поддержки зажигания при
работе сигнализации в режиме турботаймера











 Г
Г Г
Г
Г
