Инструкция по эксплуатации и установке
Комплектность
В состав комплекта автосигнализации StarLine Twage 24V входят:
1 основной брелок дистанционного управления с жидкокристаллическим
индикатором (ЖКИ) и двухсторонней связью, 1 дополнительный брелок
дистанционного управления без обратной связи, центральный блок, модуль
приемопередатчика с антенной, 2-уровневый датчик удара, беспроводный
герконовый датчик, светодиодный индикатор, сервисная кнопка Valet, кнопка
капота, реле 40А с колодкой, комплекты кабелей, инструкция.
Технические характеристики
Кодирование радиосигнала управления ................................. динамическое
Несущая частота радиосигнала управления .............................. 433,92 МГц
Максимальный радиус действия пейджера ...................................... 1200 м*
Максимальный радиус действия брелков с обратной связью ............. 600 м*
Максимальный радиус действия брелка без обратной связи ................ 15 м*
Рабочая температура ......................................................... от –40 до +85 °С
Напряжение питания постоянного тока ................................................ 20-30В
Ток, потребляемый сигнализацией в режиме охраны .............. не более 20мА
Максимально допустимый ток на выходах:
· цепи подключения сирены .................................................................... 2А
· цепей подключения габаритных огней ............................................ 2х 7,5А
· цепей управления электроприводами замков дверей .......................... 15А
· цепей дополнительных каналов управления ................................... 300 мА
· цепи управления реле блокировки двигателя ................................... 300мА
* Дальность действия брелков и пейджера может уменьшаться в зависимости
от места установки приемопередатчика в автомобиле, месторасположения
автомобиля и пользователя, радиочастотных помех, погодных условий,
напряжения аккумулятора автомобиля и батареи брелка.
Автосигнализации StarLine Twage разрешены к использованию на территории
РФ и соответствуют требованиям нормативных документов РФ, что
подтверждается сертификатом соответствия.
Срок службы автосигнализаций StarLine Twage, установленный фирмой-
производителем, составляет 5 лет при условии, что они устанавливаются и
эксплуатируются в строгом соответствии с данной инструкцией.
45
Twage 24V

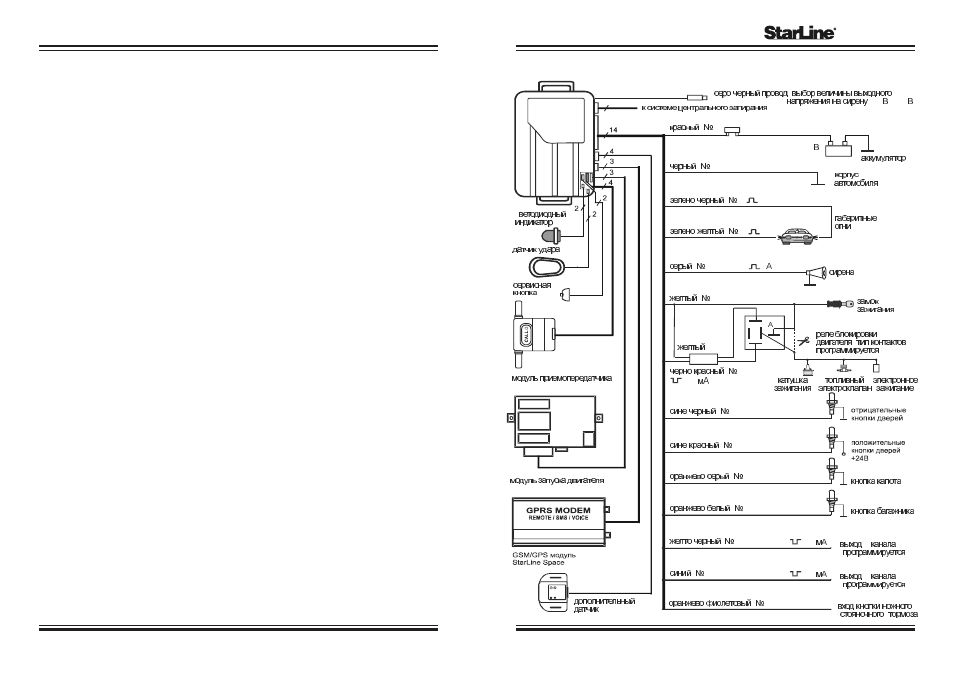

Схема подключения
