42
Подключение дополнительного оборудования

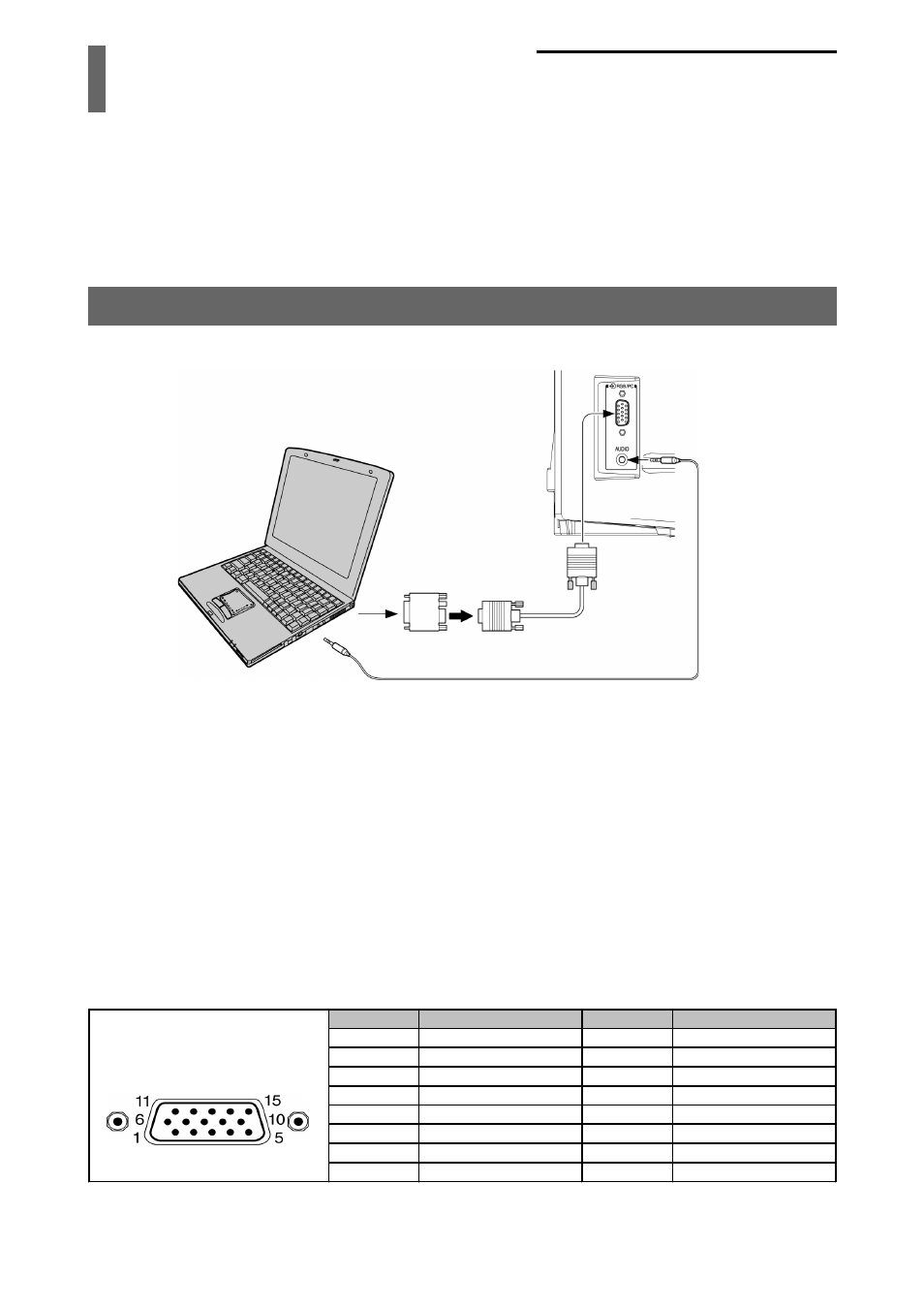

Подключение к компьютеру
Для подключения к компьютеру используется 15-контактный аналоговый разъем.
Подключение к компьютеру
Пгодключите телевизор к разъему RGB/PC на компьютере.
Нажмите ОК и затем клавишами выберите режим RGB/PC.
Вам будет предложено выбрать один из следующих форматов:
• VGA : 640 x 480 / 60 Гц (VESA 480-60)
• SVGA : 800 x 600 / 60 Гц (VESA 600-60)
• XGA : 1024 x 768 / 60 Гц (VESA 768-60)
Примечание:
• Данная операция может быть не осуществима в случае с некоторыми моделями компьютеров.
• Для компьютеров с DOS/V-совместимым малым 15-контактным разъемом переходник не требуется.
• В верхней, нижней, правой или левой части экрана может появиться черная полоса. Некоторые части изображения
• могут быть скрыты в зависимости от свойств принимаемого сигнала. Подобные явления не относятся к ряду неисправностей.
Схема контактов на 15-контактном разъеме типа D-sub:
№ Контакта Назначение
№ Контакта Назначение
1
R
9
НИ
2
G
10
Земля
3
B
11
НИ
4
НИ (не используется)
12
НИ
5
НИ 13
строчн. синхр
6
Земля
14
кадр. синхр.
7
Земля
15
НИ
8
Земля
Расположение контактов
на разъеме RGB/PC
Компьютер
Левая панель телевизора
при необходимости
используйте переходник
Компьютерный шнур
для сигнала в формате RGB
15-контактный
разъем D-Sub
Кабель для передачи аудиосигнала от компьютера к телевизору
